Универсальный шаблон сварщика УШС-2

Хит
Универсальный шаблон сварщика УШС-2
Читайте отзывы покупателей и оценивайте качество магазина Линксвар на Яндекс.Маркете
Универсальный шаблон сварщика УШС-2 сварщика предназначен для контроля катетов угловых швов в диапазоне 4-14мм и полностью соответствует требованиям СТБ 1133-98 "Соединения сварные. Метод контроля внешним осмотром и... Подробнее
Коротко о товаре
Артикул: 17871-01
Производитель Россия
Вид контроля ступенчатый
Диапазон контролируемых катетов стыкового сварного шва, мм 4 - 14
Количество ступеней 6
Средняя наработка на отказ, не менее 1 000 условных циклов замеров
Точность изготовления, мм ± 0,3
Все характеристики

Универсальный шаблон сварщика УШС-2 сварщика предназначен для контроля катетов угловых швов в диапазоне 4-14мм и полностью соответствует требованиям СТБ 1133-98 "Соединения сварные. Метод контроля внешним осмотром и измерениями. Общие требования". Контроль проводится ступенчатым методом определения до минимального зазора.

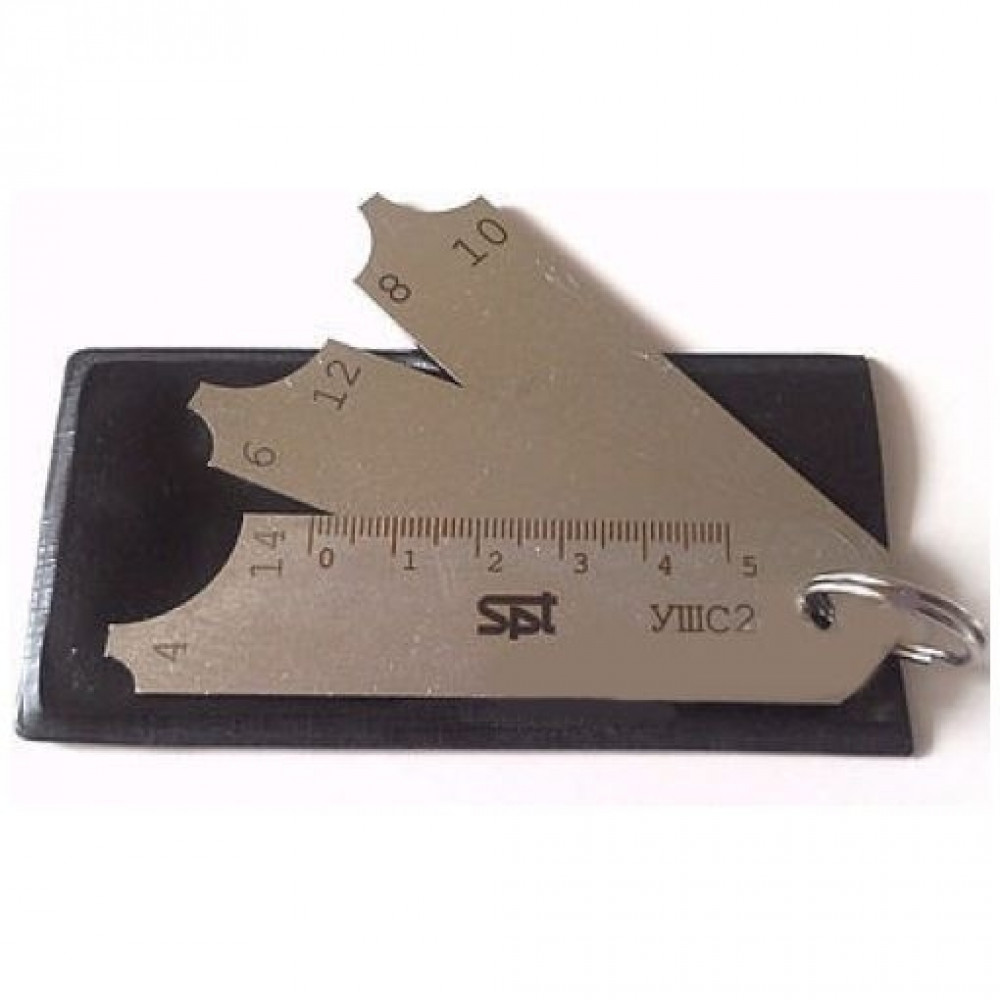

Техническое устройство (шаблон) состоит из 3-х лепестков и 1 соединительного кольца. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным. При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.

Комплект поставки

  • Техническое устройство (шаблон), состоящее из 3-х отдельных лепестков с катетами 4-14мм; 8-10мм; 6-12мм;
  • Соединительное кольцо;
  • Паспорт (один на 10 шаблонов);
  • Футляр.
Вид контроля ступенчатый
Диапазон контролируемых катетов стыкового сварного шва, мм 4 - 14
Количество ступеней 6
Средняя наработка на отказ, не менее 1 000 условных циклов замеров
Точность изготовления, мм ± 0,3
