Универсальные шаблоны сварщика УШС-3 предназначены для измерения контролируемых параметров труб, контроля качества сборки стыков соединений труб, а также для измерения параметров сварного шва при его контроле.
Универсальный шаблон сварщика УШС-3 предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного шва. Шаблон обязан применяться на предприятиях и в организациях, проводящих сварочные работы. Конструкция шаблона соответствует исполнению «У» категории 1 по ГОСТ 15150-69.
Комплект поставки
- Шаблон сварщика УШС-3 – 1 шт.;
- Паспорт – 1 шт.;
- Футляр – 1 шт.

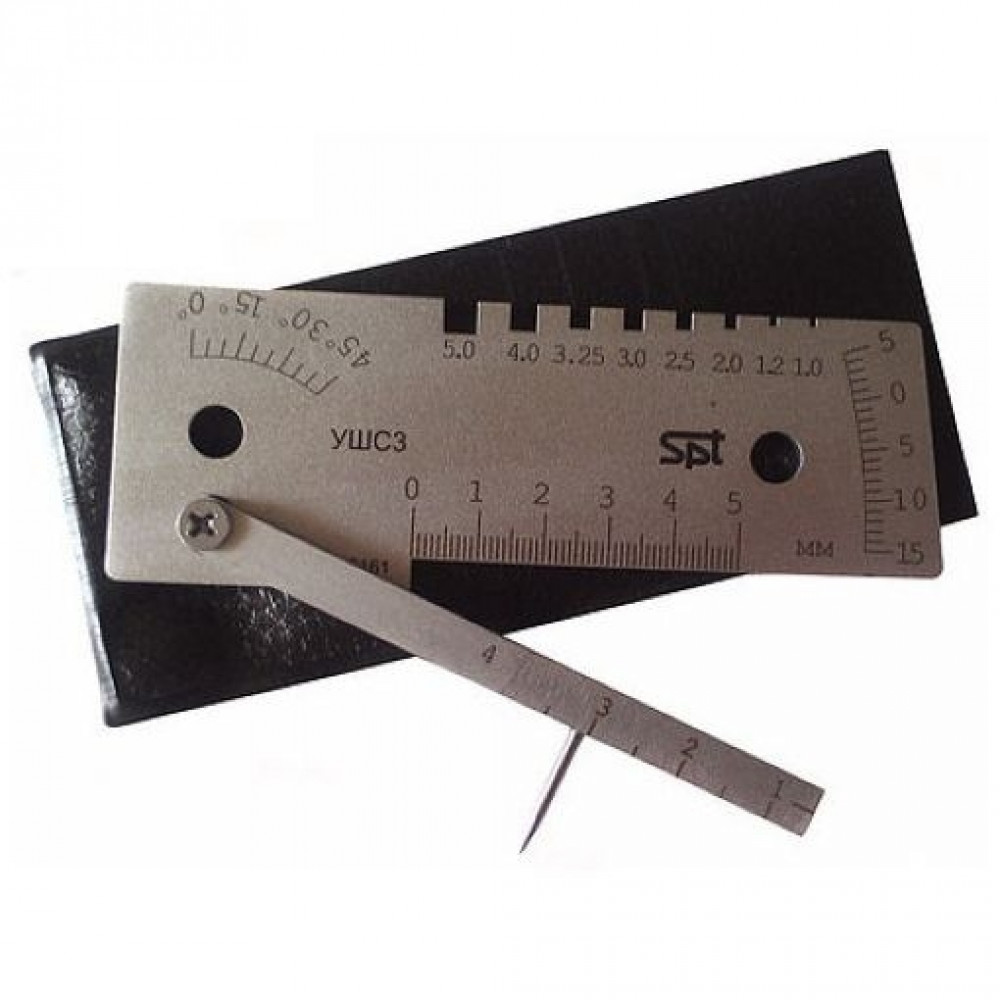

Общий вид шаблона
- 1 - основание;
- 2 - движок;
- 3 - указатель;
- 4- ось;
- А, Б, В – установочные плоскости;
- Л – торцевая грань;
- М – продольное ребро линейки со шкалой Е для измерения величин притупления и ширины шва;
- Г – шкала для измерения высоты усиления шва;
- К – риска-индекс для снятия отчета по шкале Г;
- Д – шкала для измерения углов скоса кромок;
- Ж – пазы для измерения диаметров электродов, проволоки;
- И – шкала для измерения величины зазора.
| Габаритные размеры, мм, не более | 130х50х16 |
| Диапазон измерения величин зазора (шкала И), мм | 0,5-4 |
| Диапазон измерения величин притупления и ширины шва (шкала Е), мм | 0-50 |
| Диапазон измерения высоты усиления шва (шкала Г), мм | 0-5 |
| Диапазон измерения глубины дефектов (вмятин, забоев), глубины разделки шва до корневого слоя, превышения кромок (шкала Г), мм | 0-15 |
| Диапазон измерения углов скоса кромок (шкала Д), град | 0-45 |
| для пазов 3 и 3,25 мм | +0,12 |
| для пазов до 3 мм | +0,1 |
| для пазов свыше 3,25 мм | +0,3 |
| Масса, кг, не более | 0,18 |
| Номинальные значения диаметров электродов измеряемых шаблоном (пазы Ж), мм | 1,0 / 1,2 / 2,0 / 2,5, 3,0 / 3,25 / 4,0 / 5,0 |
| Отклонение положений штрихов шкалы Г от действительных значений, мм | ±0,5 |
| Отклонения от номинального значения расстояния между любым штрихом и началом шкалы Е (начало шкалы должно совпадать с плоскостью Л), мм | ±0,25 |
| Отклонения положений штрихов шкалы Д от действительных значений угла между поверхностями Б и В, град | ±2,5 |
| Отклонения положений штрихов шкалы И от действительных значений толщины движка, мм | ±0,25 |
| Пределы допускаемых отклонений ширины пазов Ж, мм, верхнее значение | 0700006003 |
| Средний срок службы, не менее | 1 года |
| Средняя наработка на отказ, не менее | 55000 циклов |
| Цена деления шкал Г и Е, мм | 1,0 |
| Цена деления шкал Д, град | 0,5 |
| Цены деления шкал И, мм | 0,5 |
