Выпрямитель для дуговой сварки ВДУ-511 ДИСК, с универсальными внешними характеристиками, предназначен:
- для полуавтоматической сварки плавящимся электродом углеродистых, легированных и коррозионностойких сталей в среде защитных газов [MIG/MAG];
- для сварки углеродистых, легированных и коррозионностойких сталей на постоянном токе [ММА] металлическими электродами с покрытием;
- для сварки неплавящимся электродом на постоянном токе в среде аргона [TIG] всех металлов, за исключением алюминия и его сплавов.
Особенности
- Выпрямитель адаптирован для совместной работы с подающими механизмами ПДГ-421, ПДГО-511, -515, -615 (в исполнении с функцией индицирования значений сварочного тока и напряжения с учетом падения напряжения в сварочных кабелях от источника к механизму подачи - для комплектов Х15;
- А также с любыми другими механизмами подачи производства АО ЭМЗ "ФИРМА СЭЛМА" (без данной функции) - для комплектов Х10.
- Выпрямитель является сварочным источником с тиристорным регулированием сварочного напряжения (в режиме [MIG/MAG]) и тока (в режимах [ММА] и [TIG]).
- Выпрямитель снабжен термореле, отключающим силовые цепи при перегрузке выпрямителя. При срабатывании тепловой защиты загорается индикатор "Перегрев" на передней панели выпрямителя.
- Выпрямитель обеспечивает:
- жесткие внешние характеристики со ступенчатой регулировкой индуктивности сварочной цепи, предназначенные для полуавтоматической сварки в среде защитного газа [MIG-МАG];
- крутопадающие внешние характеристики, предназначенные для ручной дуговой сварки металлическими электродами с покрытием [ММА];
- крутопадающие внешние характеристики, предназначенную для сварки неплавящимся электродом в среде аргона [ТIG].
- Выбор режима сварки осуществляется с помощью переключателя выбора режимов.
- Регулировка сварочного напряжения в режиме [MIG-MAG] осуществляется непосредственно на выпрямителе с помощью потенциометра регулировки сварочного напряжения (тока) или с подающего механизма. Выбор органа регулировки (местный или дистанционный) осуществляется с помощью тумблера. В режимах [MMA] и [TIG] регулировка сварочного тока осуществляется с помощью потенциометра на передней панели выпрямителя.

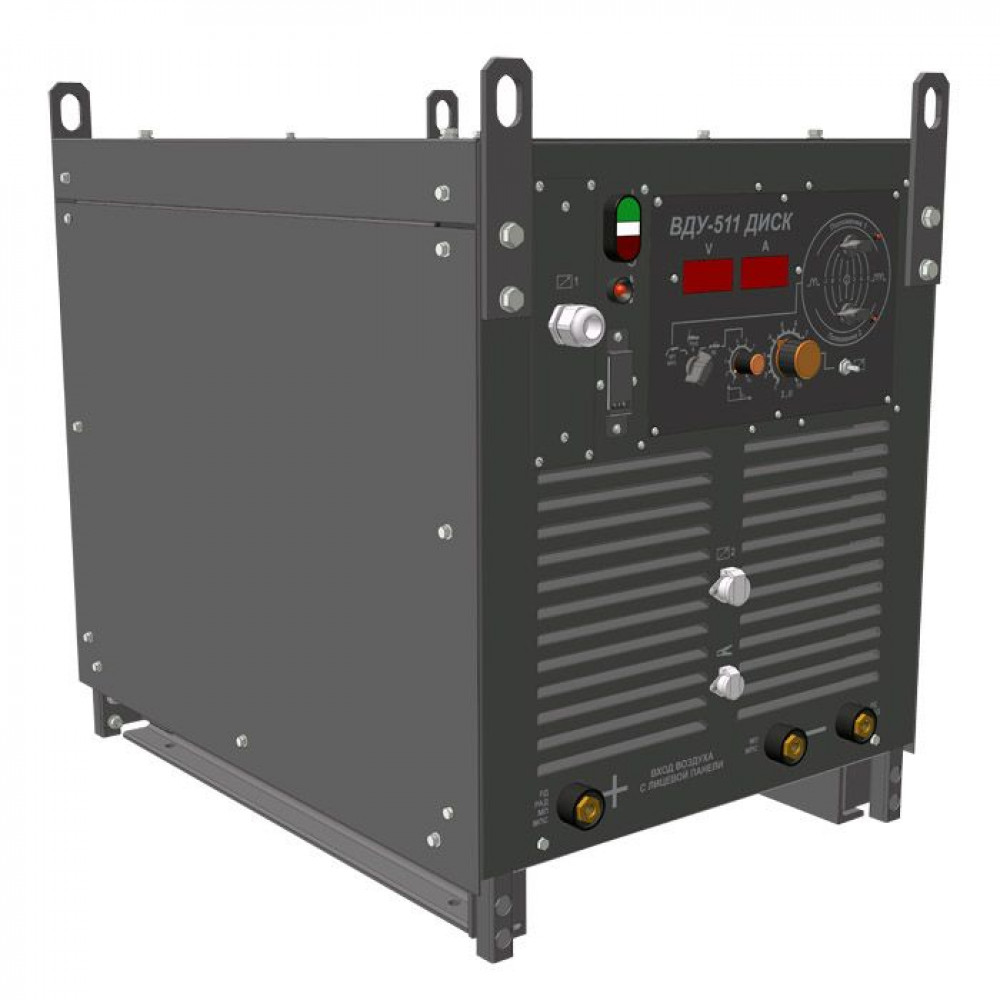

- Значение сварочного тока и напряжения контролируется цифровым индикатором, расположенным на лицевой панели выпрямителя.
| Hапряжение холостого хода, не более, В, MMA/TIG/MIG-MAG | 55/55/55 |
| Hоминальное рабочее напряжение, В, MMA/TIG/MIG-MAG | —/—/39 |
| Артикул: | its-vdu-511-disk |
| без аммортизаторов | 865х570х750 |
| Габаритные размеры (ДхШхВ), мм | 0 |
| Коэффициент полезного действия, не менее, %, MMA/TIG/MIG-MAG | 80/80/80 |
| Масса, кг | 240 |
| Наибольший сварочный ток, не менее, А, MMA/TIG/MIG-MAG | 400/400/500 |
| Наименьший сварочный ток, не более, А, MMA/TIG/MIG-MAG | 30/30/50 |
| Номинальное напряжение питающей сети трехфазного переменного тока, В | 380 |
| Номинальный сварочный ток, при ПН=60% и длительности цикла 10 мин., А, MMA/TIG/MIG-MAG | —/—/500 |
| Номинальный ток главных цепей автомата защиты (с характеристикой срабатывания электромагнитного расцепителя "D"), А | 63 |
| Потребляемая мощность, при номи-нальном токе, не более, кВА, MMA/TIG/MIG-MAG | 23/24/29 |
| Пределы регулирования рабочего напряжения, В, MMA/TIG/MIG-MAG | 21,2-36/11,2-26/16,5-39 |
| с аммортизаторами | 865х570х860 |
| Сварочный ток при ПН=100%, А, MMA/TIG/MIG-MAG | 400/400/400 |
| Частота, Гц | 3~50 |
