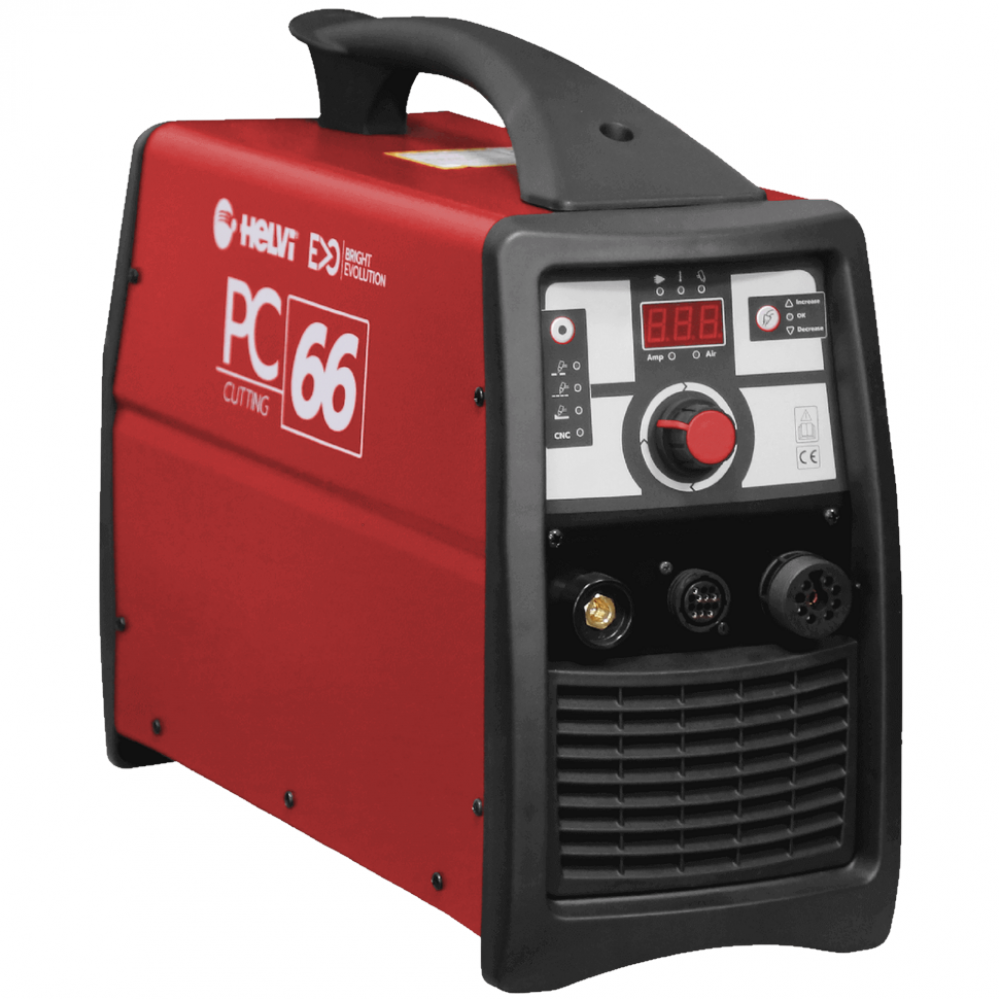

Установка воздушно-плазменной резки Helvi PC EVO 66

Аппарат Helvi PC EVO 66 предназначен для воздушно-плазменной резки металлов толщиной до 30мм как в ручном режиме, так и в составе автоматизированных комплексов резки с ЧПУ. Для работы РС EVO 66 необходим источник электропитания 3ф. 400В мощностью 11,8KVA и источник сжатого воздуха 5атм и производительностью 220л/мин. Источник плазмы РС EVO 6 Helvi адаптирован для питания от нестабильных источников и способен сохранять работоспособность при колебаниях питающего напряжения в пределах 10% от номинала.

Большинство аппаратов воздушно-плазменной резки построено по схеме с высочастотным поджигом (ВЧ-поджиг) дежурной дуги. ВЧ-поджиг оказывает негативное влияние на систему с ЧПУ, приводит к сбоям, ошибкам в работе и даже к выходу из строя элементов систмы с ЧПУ. В PC EVO 66 данной проблемы нет. В PC EVO 66 реализован пневмоподжиг дежурной дуги (NO HF), что гарантирует безопасную и стабильную работу систем с ЧПУ. Для интеграции с автоматическими системами на передней панели PC EVO 66 размещен 14-pin разъем CNC. Разъем обеспечивает: подачу на источник команды от ЧПУ на поджиг дуги, вывод сигнала ARC ON для ЧПУ, вывод напряжения сварочной дуги для систем управления высотой резака ТНС (Torch Height Control).

Helvi PC EVO 66 оснащен встроенным делителем напряжения режущей дуги. Делитель напряжения необходим для сопряжения источника плазмы с системой управления высотой резака ТНС. Делитель снижает напряжение дуги до безопасного для системы ТНС уровня. Возможно два режима работы делителя: 1/20 и 1/50. Изменение режима делителя производится перепайкой перемычки на плате делителя (см. фото ниже). Выбор режима работы делителя производится исходя из напряжения холостого хода источника U0 = 380В и верхнего предела напряжения контроллера ТНС, с которым сопрягается PC EVO 66. Если выбрать режим делителя 1/20, то максимальное напряжение, которое будет поступать на контроллер ТНС будет равно 19В, если выбрать режим 1/50 то напряжение будет равно 7,В.

ВНИМАНИЕ! Ошибка в выборе режима делителя может привести к выходу из строя контроллера ТНС.

Для полноценного функционирования аппарата воздушно-плазменной резки PC EVO 66 необходима подача сжатого воздуха. Сжатый воздух должен быть очищен от влаги, масла и посторонних примесей. Кол-во воздуха не менее 220 л/мин. От качества сжатого воздуха напрямую зависит эффективность и качество реза, а также ресурс расходных материалов и комплектующих плазменной горелки.

Требования к сжатому воздуху для различных режимов работы PC EVO 66

HELVI PC EVO 66 - лучшее решение для автоматизации процессов воздушно-плазменной резки.

Особенности

• Инверторная схема на основе IGBT модулей.
• Цифровая индикация тока резки.
• Светидиодная индикация режимов.
• Система термозащиты.
• Система аварийного отключения пилотной дуги.
• Система компенсации колебаний входного напряжения.
• Встроенный фильтр-регулятор давления сжатого воздуха.
• Цифровая индикация значения рабочего давления.
• Режим "РЕЗКА СЕТКИ" с постоянным поджигом дуги.
• Режим "СТРОЖКА".
• Режим предпродувки перед поджигом дуги.
• Пневмо поджиг дуги (without HF).
• Разъем CNC для интеграции в системы ЧПУ.
• Встроенный делитель напряжения режущей дуги 1/20 и 1/50.
• Удобный отсек для ЗИП в корпусе аппарата.
• Малый вес.

Комплектация

• Источник РС EVO 66.
• Обратный кабель.
• Документация.
