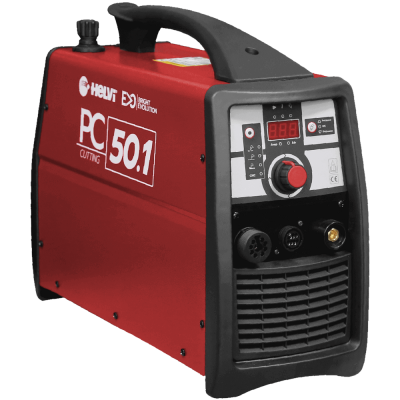

Установка воздушно-плазменной резки Helvi PC EVO 50.1

Аппарат Helvi PC EVO 50.1 предназначен для воздушно-плазменной резки металлов толщиной до 30мм как в ручном режиме, так и в составе автоматизированных комплексов резки с ЧПУ. Для работы РС EVO 50.1 необходим источник электропитания 3ф. 400В мощностью 11,8KVA и источник сжатого воздуха 5атм и производительностью 220л/мин. Источник плазмы РС EVO 50.1 Helvi адаптирован для питания от нестабильных источников и способен сохранять работоспособность при колебаниях питающего напряжения в пределах 10% от номинала.

Большинство аппаратов воздушно-плазменной резки построено по схеме с высочастотным поджигом (ВЧ-поджиг) дежурной дуги. ВЧ-поджиг оказывает негативное влияние на систему с ЧПУ, приводит к сбоям, ошибкам в работе и даже к выходу из строя элементов систмы с ЧПУ. В PC EVO 50.1 данной проблемы нет. В PC EVO 50.1 реализован пневмоподжиг дежурной дуги (NO HF), что гарантирует безопасную и стабильную работу систем с ЧПУ. Для интеграции с автоматическими системами на передней панели PC EVO 50.1 размещен 14-pin разъем CNC. Разъем обеспечивает: подачу на источник команды от ЧПУ на поджиг дуги, вывод сигнала ARC ON для ЧПУ, вывод напряжения сварочной дуги для систем управления высотой резака ТНС (Torch Height Control).

Особенности

• Инверторная схема на основе IGBT модулей.
• Цифровая индикация тока резки.
• Светидиодная индикация режимов.
• Система термозащиты.
• Система аварийного отключения пилотной дуги.
• Система компенсации колебаний входного напряжения.
• Встроенный фильтр-регулятор давления сжатого воздуха.
• Цифровая индикация значения рабочего давления.
• Режим "РЕЗКА СЕТКИ" с постоянным поджигом дуги.
• Режим "СТРОЖКА".
• Режим предпродувки перед поджигом дуги.
• Пневмо поджиг дуги (without HF).
• Разъем CNC для интеграции в системы ЧПУ.
• Встроенный делитель напряжения режущей дуги 1/20 и 1/50.
• Удобный отсек для ЗИП в корпусе аппарата.
• Малый вес.

Комплектация

• Источник РС EVO 50.1.
• Обратный кабель.
• Документация.
