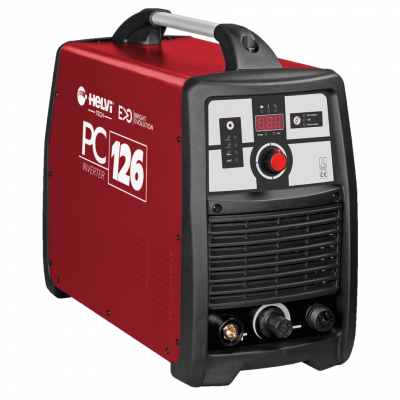

Установка воздушно-плазменной резки Helvi PC EVO 126 (с интерфейсом ЧПУ)

Аппарат предназначен для воздушно-плазменной резки металлов толщиной до 50мм как в ручном режиме, так и в составе автоматизированных комплексов резки с ЧПУ. РС EVO 126 функционирует от трёхфазной сети: (3ph) 230 / (3ph) 400V - 50/60Hz . Источник плазмы РС EVO 123 Helvi адаптирован для питания от нестабильных источников и способен сохранять работоспособность при колебаниях питающего напряжения в пределах ± 10% от номинала.

Для функционирования PC EVO 126 в режиме ручной плазменной резки предусмотрена комплектация источника ручной плазменной горелкой (плазматроном) EP-126. Плазмотрон EP-126 доступен с длиной шлейфа 6м, 12м и 15м. Для подключения плазматрона на передней панели источника PC EVO 126 HELVI установлен разъем H.FIT.

Для функционирования в составе автоматических систем термической резки с ЧПУ аппарат воздушно-плазменной резки PC EVO 126 комплектуется современным автоматическим плазменным резаком EPM-126 (пр-во Италия). Доступны следующие длины - 6/12/15м.

Большинство аппаратов воздушно-плазменной резки построено по схеме с высокочастотным поджигом (ВЧ-поджиг) дежурной дуги. ВЧ-поджиг оказывает негативное влияние на систему с ЧПУ, приводит к сбоям, ошибкам в работе и даже к выходу из строя элементов системы с ЧПУ. В PC EVO 126 данной проблемы нет. В PC EVO 126 HELVI реализован пневмоподжиг дежурной дуги (NO HF), что гарантирует безопасную и стабильную работу систем с ЧПУ. Для интеграции с автоматическими системами на задней панели PC EVO 126 размещен 14-pin разъем CNC. Разъем обеспечивает: подачу на источник команды от ЧПУ на поджиг дуги, вывод сигнала ARC ON для ЧПУ, вывод напряжения сварочной дуги для систем управления высотой резака ТНС (Torch Height Control).

Особенности

• инверторная схема на основе IGBT модулей;
• цифровая индикация тока резки;
• светидиодная индикация режимов;
• система термозащиты;
• система аварийного отключения пилотной дуги;
• система компенсации колебаний входного напряжения;
• встроенный фильтр-регулятор давления сжатого воздуха;
• цифровая индикация значения рабочего давления;
• режим "РЕЗКА СЕТКИ" с постоянным поджигом дуги;
• режим "СТРОЖКА";
• режим CNC;
• режим предпродувки перед поджигом дуги (отключаемый);
• ПНЕВМО ПОДЖИГ дуги (without HF);
• разъем CNC для интеграции в системы ЧПУ;
• встроенный делитель напряжения режущей дуги 1/20 и 1/50;
• удобный отсек для ЗИП в корпусе аппарата;
• малый вес;

Особенности

• источник РС EVO 126;
• плазменная горелка (если Вы выбрали комплектацию с горелкой);
• обратный кабель;
• документация.
