Универсальный шаблон сварщика SPT УШС-2 сварщика предназначен для контроля катетов угловых швов в диапазоне 4-14мм и полностью соответствует требованиям СТБ 1133-98 "Соединения сварные. Метод контроля внешним осмотром и измерениями. Общие требования". Контроль проводится ступенчатым методом определения до минимального зазора.

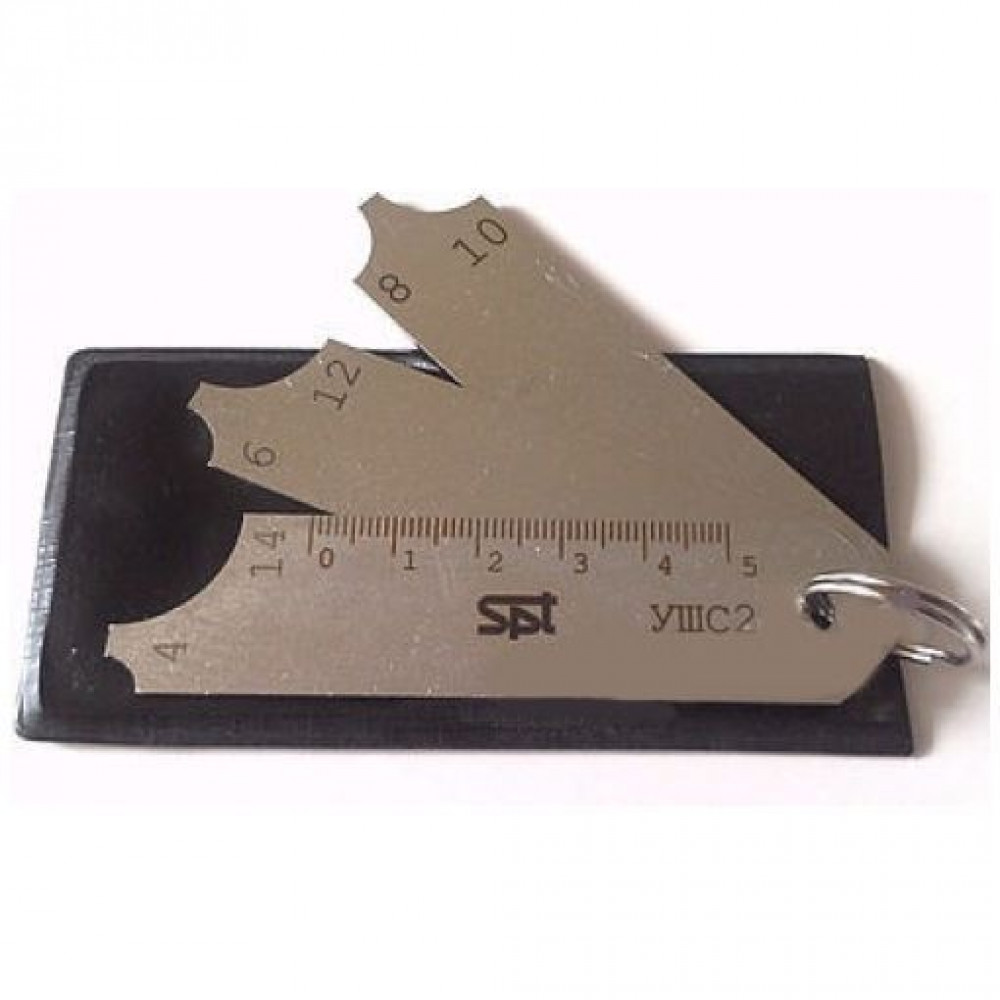

Техническое устройство (шаблон) состоит из 3-х лепестков и 1 соединительного кольца. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным. При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.
Комплект поставки
- Техническое устройство (шаблон), состоящее из 3-х отдельных лепестков с катетами 4-14мм; 8-10мм; 6-12мм;
- Соединительное кольцо;
- Паспорт (один на 10 шаблонов);
- Футляр.
| Артикул: | spt-ushs-2 |
| Вид контроля | ступенчатый |
| Диапазон контролируемых катетов стыкового сварного шва, мм | 4 - 14 |
| Количество ступеней | 6 |
| Средняя наработка на отказ, не менее | 1 000 условных циклов замеров |
| Точность изготовления, мм | ± 0,3 |
