Сварочный выпрямитель ИТС Пионер-5000

Выпрямитель ИТС Пионер-5000 обеспечивает следующие виды сварки:

• полуавтоматическую сварку плавящимся электродом в среде защитных газов [MIG/MAG];
• сварку углеродистых, легированных и коррозионностойких сталей на постоянном токе [MMA] металлическими электродами с покрытием;
• сварку неплавящимся электродом на постоянном токе в среде аргона [TIG] всех металлов, за исключением алюминия и его сплавов.

Особенности

• Выпрямитель адаптирован для совместной работы с подающими механизмами ПДГ-421, ПДГО-511, -515, -615 (в исполнении с функцией индицирования значений сварочного тока и напряжения с учетом падения напряжения в сварочных кабелях от источника к механизму подачи - для комплектов Х15.
• А также с любыми другими механизмами подачи производства АО ЭМЗ "ФИРМА СЭЛМА" (без данной функции) - для комплектов Х10.

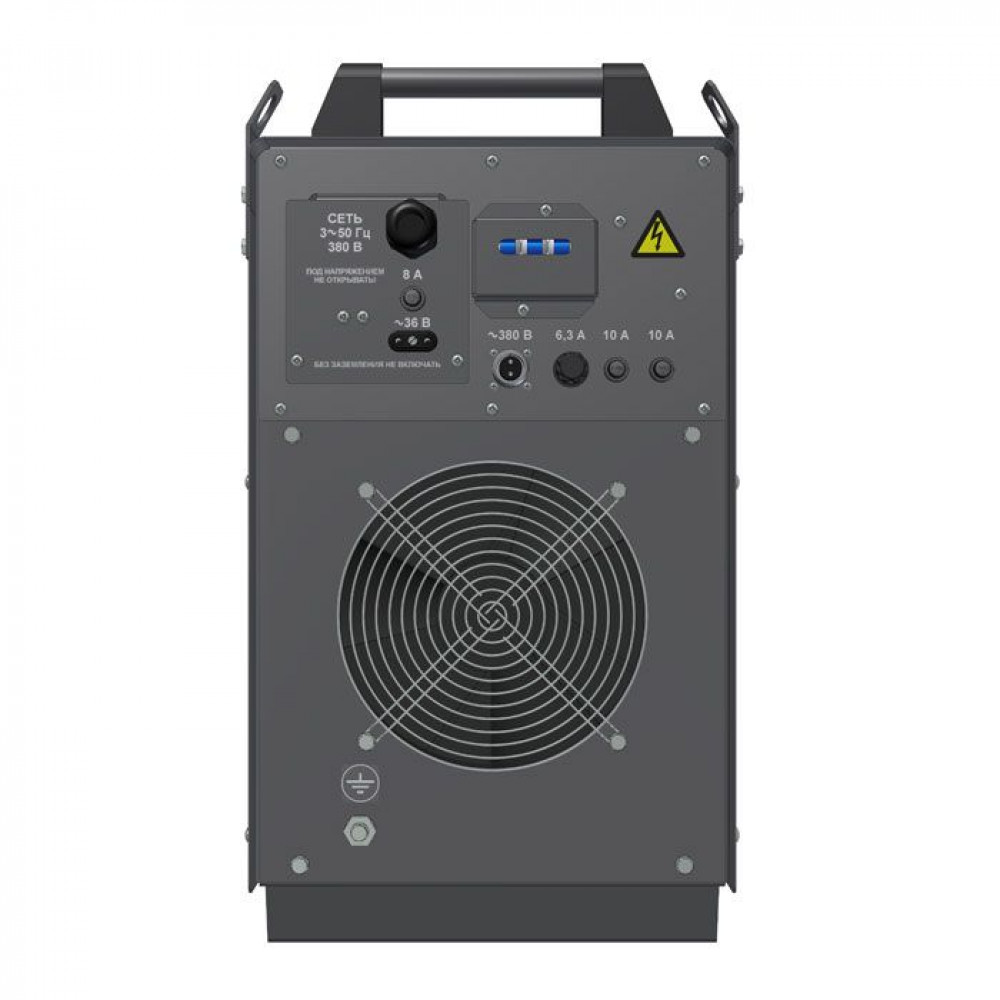

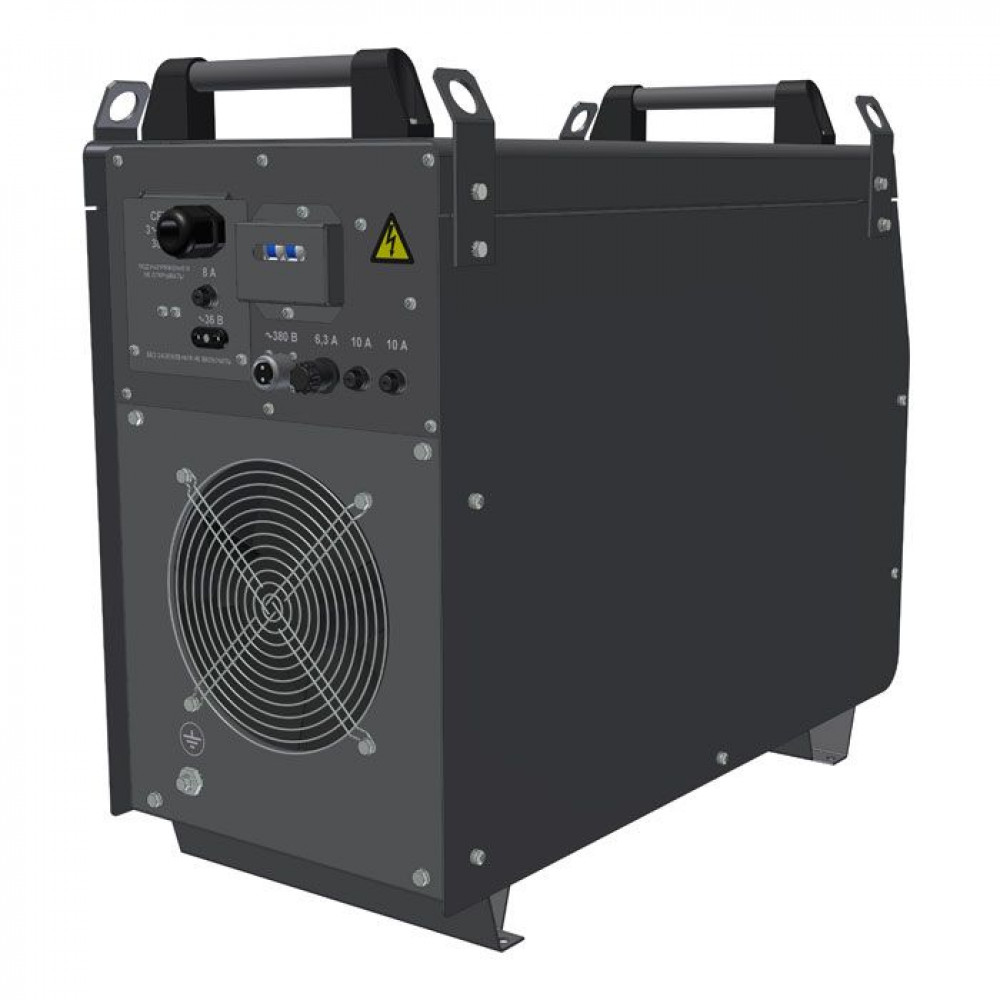

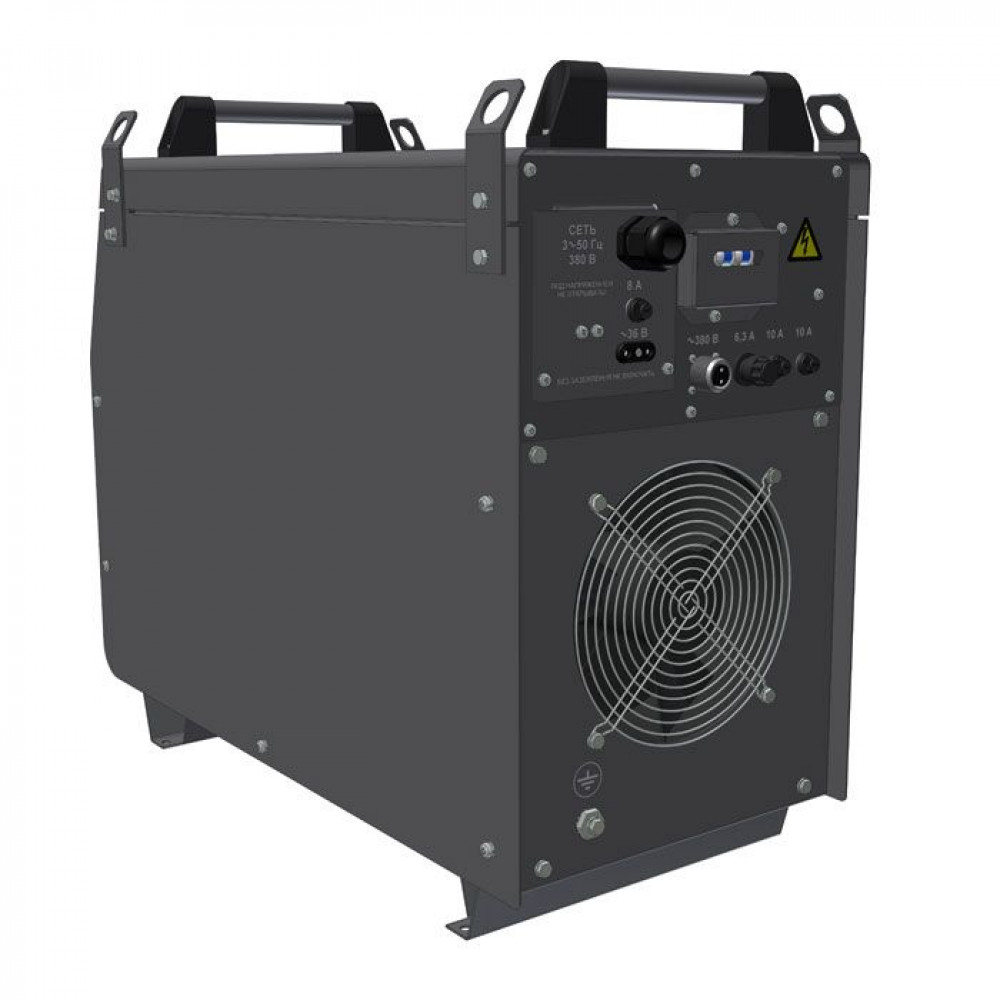

• Охлаждение выпрямителя осуществляется с помощью встроенного вентилятора.
• Выпрямитель снабжен термореле, отключающим силовые цепи при перегрузке выпрямителя. При срабатывании тепловой защиты загорается индикатор "Перегрев" на передней панели выпрямителя.

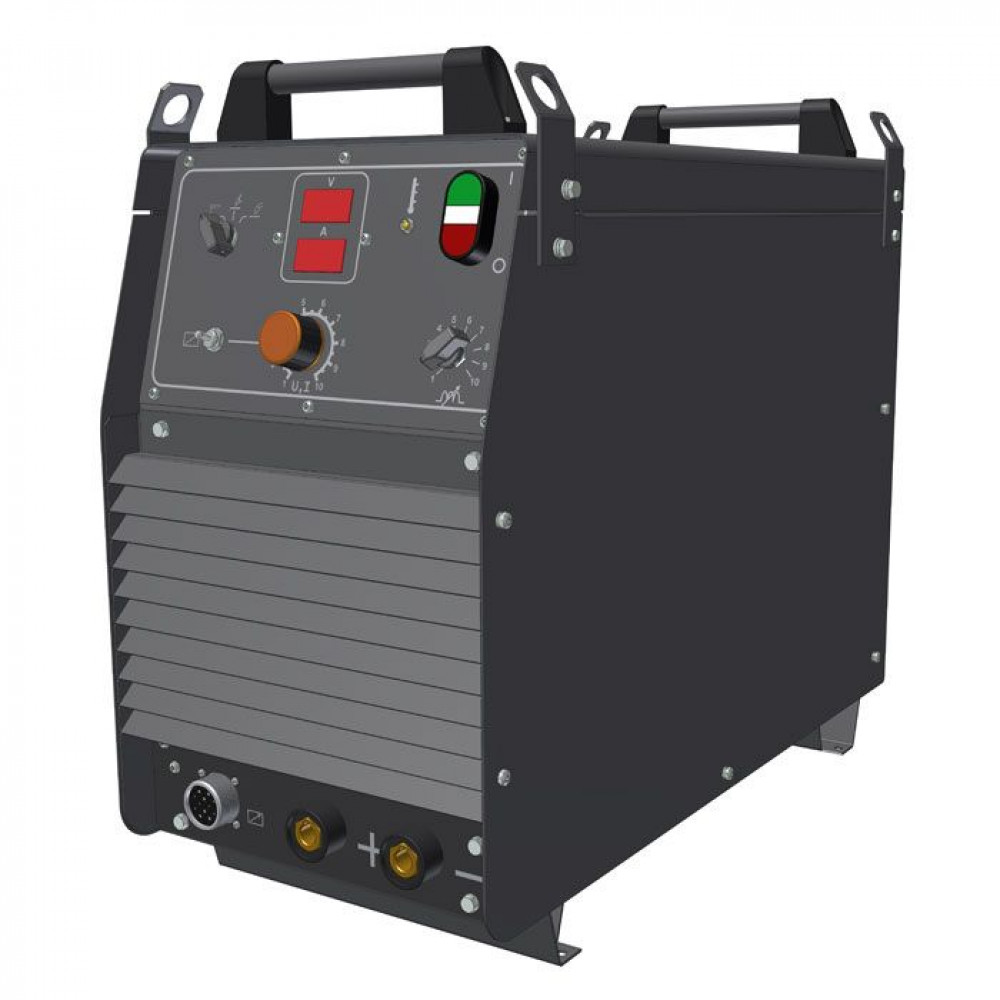

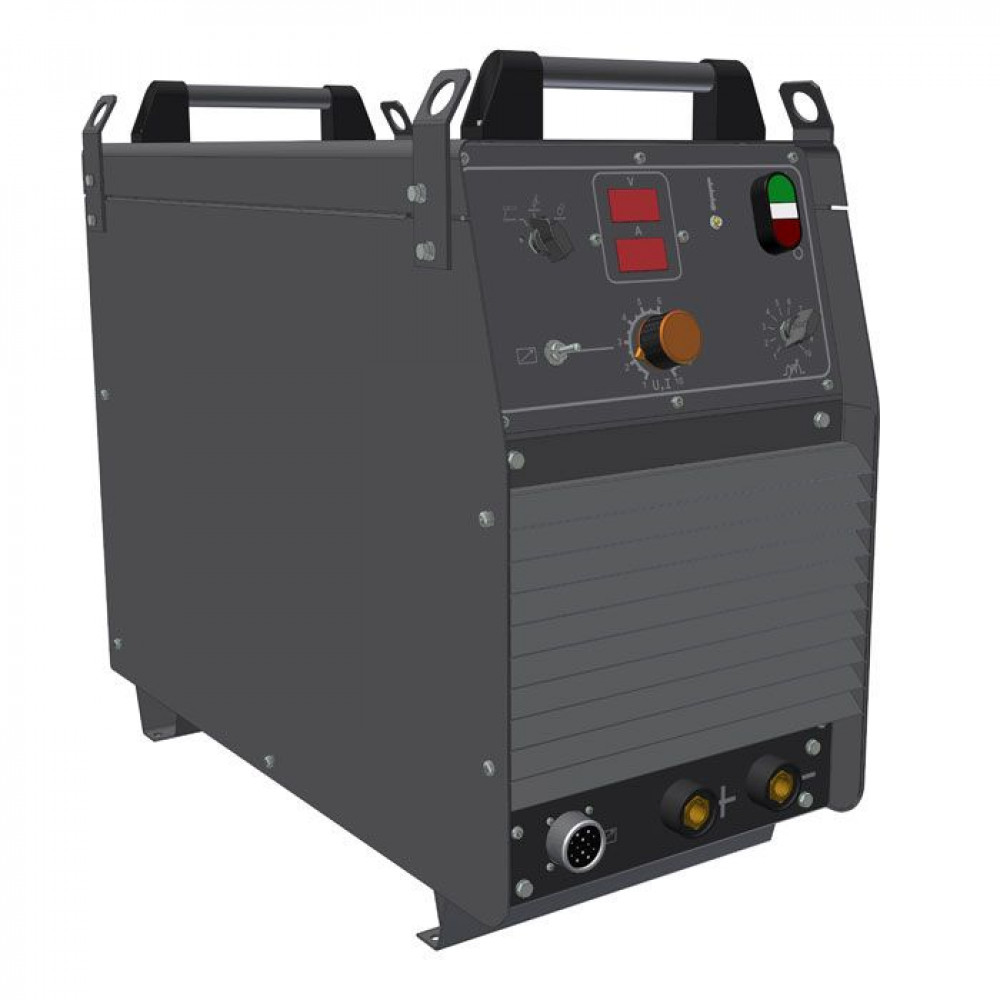

• Значение сварочного тока и напряжения контролируется цифровыми индикаторами, расположенными на лицевой панели выпрямителя.
• Выпрямитель Пионер-5000 имеет широкий выбор опций.

Сварочные режимы

• TIG
• Выпрямитель обеспечивает крутопадающие внешние характеристики, предназначенную для сварки неплавящимся электродом в среде аргона.
• Регулировка сварочного тока осуществляется с помощью потенциометра на передней панели выпрямителя.
• MMA
• Выпрямитель обеспечивает крутопадающие внешние характеристики, предназначенные для ручной дуговой сварки металлическими электродами с покрытием.
• Регулировка сварочного тока осуществляется с помощью потенциометра на передней панели выпрямителя.
• MIG/MAG
• Выпрямитель обеспечивает жесткие внешние характеристики со ступенчатой регулировкой индуктивности сварочной цепи, предназначенные для полуавтоматической сварки в среде защитного газа.
• Регулировка сварочного напряжения в режиме MIG-MAG осуществляется непосредственно на выпрямителе с помощью потенциометра регулировки сварочного напряжения (тока) или с механизма подачи полуавтомата. Выбор органа регулировки (местный или дистанционный) осуществляется с помощью тумблера.

Предустановка и индикация сварочного напряжения и тока

• В режиме "Предустановка":
• ММА, TIG - на индикаторе сварочного тока индицируется величина предустанавливаемого сварочного тока, на индикаторе сварочного напряжения индицируется “---”.
• MIG-МАG - на индикаторе сварочного напряжения индицируется величина предустанавливаемого сварочного напряжения, на индикаторе сварочного тока индицируется “---”.
• Выпрямитель будет находиться в режиме предустановки сварочного режима в зависимости от выбранного вида сварки до начала процесса сварки.
• В режиме "Сварка":
  • индицируются текущие значения сварочного тока и напряжения.
  • После окончания сварки индикатор переходит на отображение запомненного значения тока и напряжения сварочного процесса – режим "память", при этом цифры на экране мигают. Поэтому, для корректной работы индикатора в этом режиме, продолжительность сварочного процесса должна быть не менее 3 сек. Для перехода в режим "Предустановка" необходимо изменить положение ручки потенциометра регулирования выходного напряжения (тока).
