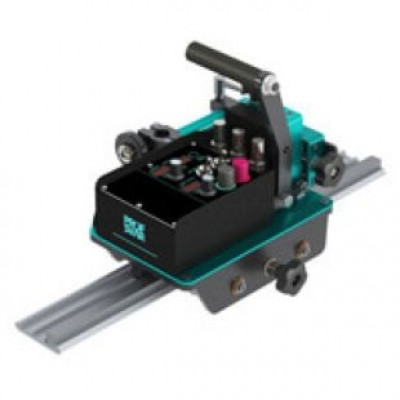

Сварочная каретка Profsvar Basic-Rail

Сварочная каретка Profsvar Basic-Rail
При покупке данного товара Маска сварщика в подарок
Читайте отзывы покупателей и оценивайте качество магазина Линксвар на Яндекс.Маркете
Сварочная каретка PROFSVAR Basic-Rail – автоматическое оборудование для перемещения сварочной горелки для полуавтоматической MIG/MAG или аргонодуговой TIG сварки вдоль свариваемого контура. Применяется для автоматизации... Подробнее
Коротко о товаре
Артикул: 17443-01
Производитель PROFSVAR
Артикул: profsvar-basic-rail
Внешние разъёмы Питание, Горелка, Механизм колебаний
Время задержки в крайних точках 0.0~9.9 сек
Входящее напряжение, В AC 110В-230В, 50/60 Гц
Габариты каретки (без учёта держателей горелки) 265 x 150 x 235 мм
Все характеристики
  • Цена по запросу

Сварочная каретка PROFSVAR Basic-Rail – автоматическое оборудование для перемещения сварочной горелки для полуавтоматической MIG/MAG или аргонодуговой TIG сварки вдоль свариваемого контура. Применяется для автоматизации сварки продольных вертикальных и горизонтальных швов, сварки труб и обечаек. Каретка выпускается в модификациях на шасси с полным приводом на четырех колёсах или на шасси на жёсткой рейке.

Каретка имеет модульную конструкцию. Верхняя часть – блок управления с платами управления, двигателем и салазками для точного позиционирования сварочной горелки по вертикали и горизонтали (±40 мм), держателями горелок с механизмом поперечных колебаний или без него. Нижняя часть – шасси на колёсах с двумя типами направляющих или шасси на жёсткой рейке.

Один и тот же блок управления можно установить как на шасси на колёсами, так и на шасси на рейке. Благодаря встроенному датчику каретка автоматически понимает тип шасси.

Каретку можно комплектовать двумя типами держателя горелки: с механизмом колебаний и без него. Благодаря модульной конструкции каретку без колебательного механизма можно доукомплектовать колебательным механизмом под более сложные задачи.

Многие каретки на рынке не предназначены для аргонодуговой сварки из-за воздействия высокочастнотного осциллятора в момент начала сварки. Наша каретка к этому воздействию устойчива.

Каретка с шасси на колёсах удерживается на поверхности металла с помощью постоянного магнита. Усилие на отрыв сварочной каретки от плоскости металла (сталь марки Ст. 3 толщиной 15 мм) с магнитом в крайнем нижнем положении примерно 33 кг. Благодаря этому можно использовать каретку для сварки как горизонтальных, так и вертикальных швов.

Каретка с шасси на рейке перемещается по жёсткой направляющей рейке. Направляющая рейка удерживается на поверхности металла с помощью магнитных держателей или с помощью вакуумных присосок при сварке немагнитных сталей или алюминия.

Особенности

  • Модульная конструкция сварочной каретки;
  • Подходят для полуавтоматической и аргонодуговой сварки;
  • Сварочный шов с механизмом колебаний.
Артикул: profsvar-basic-rail
Внешние разъёмы Питание, Горелка, Механизм колебаний
Время задержки в крайних точках 0.0~9.9 сек
Входящее напряжение, В AC 110В-230В, 50/60 Гц
Габариты каретки (без учёта держателей горелки) 265 x 150 x 235 мм
Двигатель механизма колебаний BLDC-мотор, DC 24В, 12Вт, 4500 об./мин
Двигатель перемещения каретки BLDC-мотор, DC 24В, 12Вт, 4500 об./мин.
Диаметр колеса 50 мм
Длина гибкой рейки 1, 1.5, 1.9 метра
Длина жёсткой рейки 1 метр
Кабель питания 3х1,0 мм2, 30 метров
Клиренс каретки 6 мм
Масса каретки 7 кг
Метод перемещения 4 колесный привод или жёсткая рейка
Настройка положение горелки «влево-вправо» 0-4 мм
Настройка положения горелки «вниз-вверх» 0-40 мм
Передаточное число 369:01:00
Предохранитель 3,15А
Руководство пользователя 1
Скорость колебаний 1.5~15 град./сек. (±5%)
Скорость перемещения 3-150 см/мин (±5%) на колёсах
Термостойкость шины колеса 250˚С
Угол наклона сварочной горелки 360°
Усилие магнита на отрыв 33 кг
Ширина колебаний ±15˚
