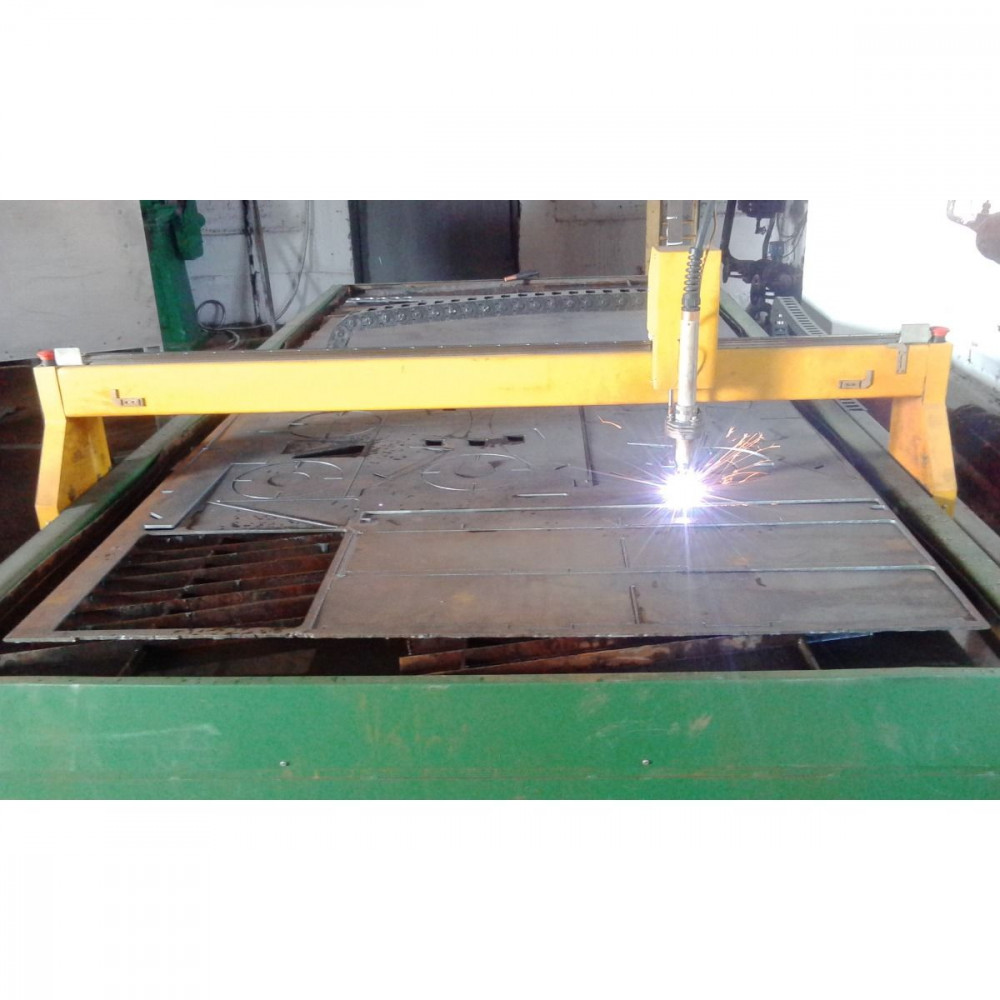

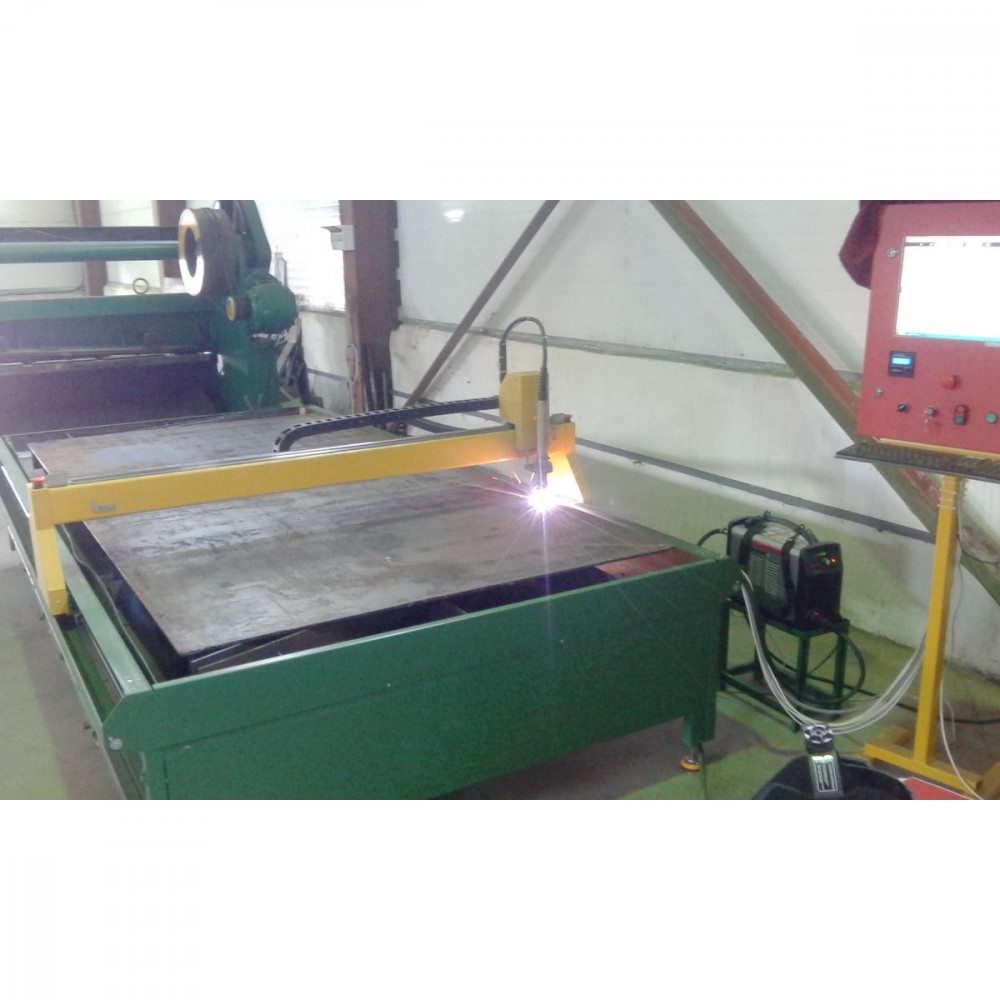

Станок плазменной резки АСТЕРКАТ-М1

Станок плазменной резки АСТЕРКАТ-М1 для фигурного раскроя листового металла. Станок АСТЕРКАТ-М1 отличается уникально-выгодным соотношением цена/качество, лёгкостью в обучении и работе, удобством в эксплуатации, грамотными инженерными решениями, высокими надёжностью и техническими характеристиками.

Особенности

• Моноблочная конструкция.
• Несущая способность станины - лист 20 мм (1,5х3 метра).
• Предусмотрена установка вытяжки.
• В станке АСТЕРКАТ-М1 используются полноценная СЧПУ, высококачественные направляющие, шаговые моторы, высокопрочные нетянущиеся зубчатые ремни.
• Используется привод по оси Z винт-гайка и защита резака от столкновения.

Область применения

• Фигурный плазменный раскрой.
• Оказание услуг резки металла.
• Изготовление металлоконструкций.
• Используется при разделительной резке листового металла толщиной до 20 мм.
• Получение заготовок с минимальными припусками для их дальнейшей сварки (сборки) или механической обработки.

Комплектация

• Сварная станина с высокоточными рельсовыми путями оси Х, нетянущимися полиуретановыми зубчатыми ремнями оси Х, системой натяжения ремней, гибким кабель-каналом портала, воздуховодами для подсоединения системы дымоудаления - 1 комплект;
• Портал с двумя приводами по оси Х, нетянущимся полиуретановым зубчатым ремнём оси Y, системой натяжения ремня, высокоточным рельсом оси Y, линейными подшипниками оси Х, гибким кабель-каналом каретки, концевыми датчиками, платой коммутации - 1 комплект;

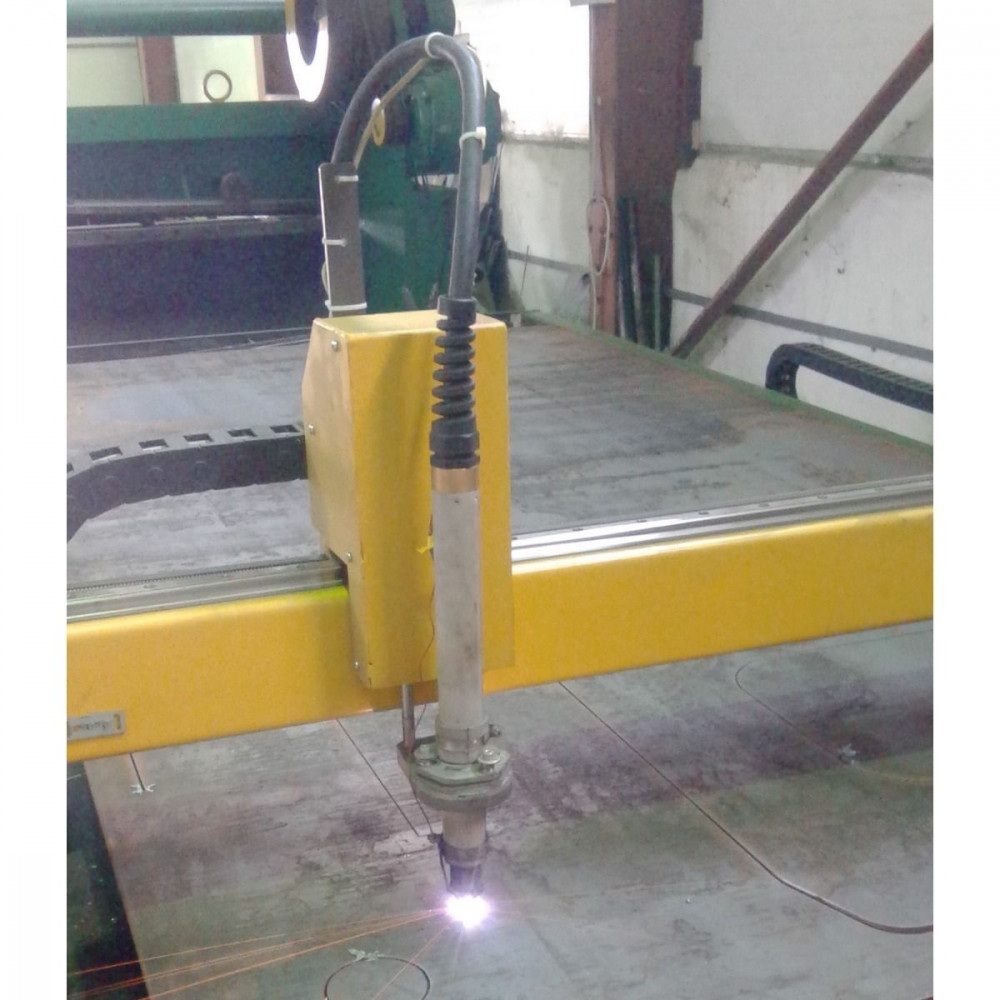

• Каретка (суппорт) с приводами по осям Y и Z, линейным подшипником оси Y, линейными подшипниками оси Z, винтовой передачей оси Z, концевыми датчиками, державкой плазматрона с датчиком столкновения и лазерным указанием точки врезки, платой коммутации - 1 комплект;
• Стойка ЧПУ АСТЕРКАТ - 1 комплект;
1. Монитор 17`;
2. Панель с элементами управления и индикации (кнопки, джойстики, переключатели, лампы и проч.);
3. Блок управляющей электроники;
4. Блок электроавтоматики;
5. Блок слежения за высотой плазматрона (MiniTHC);
6. Драйвера ШД осей X, Y и Z;
7. Панель разъёмов, в промышленном исполнении, в том числе USB;
8. Система вентиляции стойки;
9. WI-FI клавиатура;
10. WI-FI мышь.
• Сменная паллета для укладки листа - 2 комплекта
• Система дымоудаления и очистки воздуха (до 99 % очистки) - 1 комплект (опционально);
• Паспорт МТР АСТЕРКАТ-М1 П.Пл.П.1,5.12.2.5614-74 (подготовлен по ГОСТ 2.601-95) - 1 экземпляр;
• Руководство по эксплуатации МТР АСТЕРКАТ-М1 П.Пл.П.1,5.12.2.5614-74 (подготовлено по ГОСТ 2.601-95) - 1 экземпляр;
• Руководство оператора программы управления ASTERCUT (подготовлено по ГОСТ 2.601-95) МТР АСТЕРКАТ-М1 - 1 экземпляр;
• CD с копией ПО ASTERCUT для подготовки УП на других рабочих местах, копиями эксплуатационной документации, видеоуроками работы с ПО ASTERCUT, прочей справочной информацией - 1 экземпляр.
• Аппарат плазменной резки докупается отдельно. Может быть выбран аппарат любого производителя, подходящий по своим параметрам.
