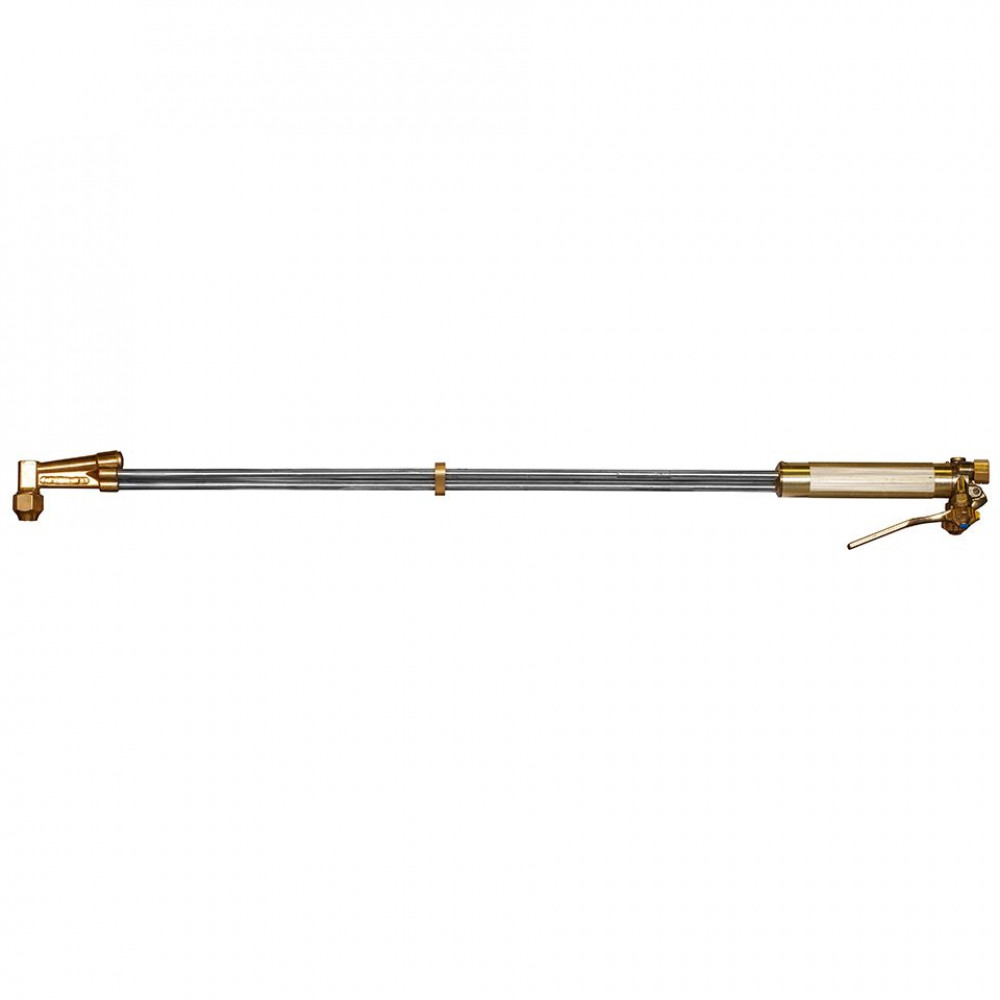

Универсальный удлиненный 3-х трубный резак ПТК Р3-362 предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак является аналогом американского резака Харрис с газосмесительными мундштуками внутрисоплового смешения.
Резак состоит из сплошной кованной головки и рукоятки. Нержавеющие газоподводящие трубки собраны по треугольной схеме, которая обеспечивает повышенную жесткость и надежность конструкции.
Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки к резаку Р3-362 обладают особой прочностью, что гарантирует долгий срок службы и позволит сэкономить на закупке расходных материалов.
Для работы с пропаном резак комплектуется разборными газосмесительными мундштуками, для работы с ацетиленом - неразборными газосмесительными мундштуками внутрисоплового смешения газов.
Маркировка мундштуков и толщина разрезаемого металла
- №00 (5–10 мм)
- №1 (15–25 мм)
- №2 (25–50 мм)
- №3 (50–75 мм)
- №4 (75–150 мм)
- №5 (150–200 мм)
- №6 (200–300 мм)
Особенности
- Удлиненная конструкция резака поможет производить работы в труднодоступных местах.
- Конструкция сопла обеспечивает тонкий рез и оставляет малое количество «грата».
- Конструкция мундштука и наличие клапана режущего кислорода (КР) позволяют экономить до 30% газа при эксплуатации.
- Не требует установки огнепреградительных клапанов.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация
- Резак удлиненный Р3-362У, L=1100 – 1 шт.
- Гайка накидная M16х1,5 – 1 шт.
- Гайка накидная M16х1,5LH – 1 шт.
- Руководство по эксплуатации – 1 шт.
Важно! В комплект поставки не входят мундштуки и ниппели универсальные диаметром 6/9 мм.
| Артикул: | 001.020.306 |
| Вес нетто, кг | 1,5 |
| Давление ацетилена на входе, МПА (кгс/см²) | 0,015–0,3 |
| Давление кислорода на входе, МПА (кгс/см²) | 2,0–6,5 |
| Давление пропана на входе, МПА (кгс/см²) | 0,02–0,5 |
| Длина резака, мм | 1100 |
| Исполнение | Рычажное/Клапанное |
| Применяемый горючий газ | Пропан-Бутан, Ацетилен |
| Расход ацетилена, м³/ч | 0,015–0,3 |
| Расход кислорода, м³/ч | 0,9–22 |
| Расход пропана, м³/ч | 0,3–1,2 |
| Толщина разрезаемого металла, мм | до 300 |
| Угол наклона головки резака | 90° |
