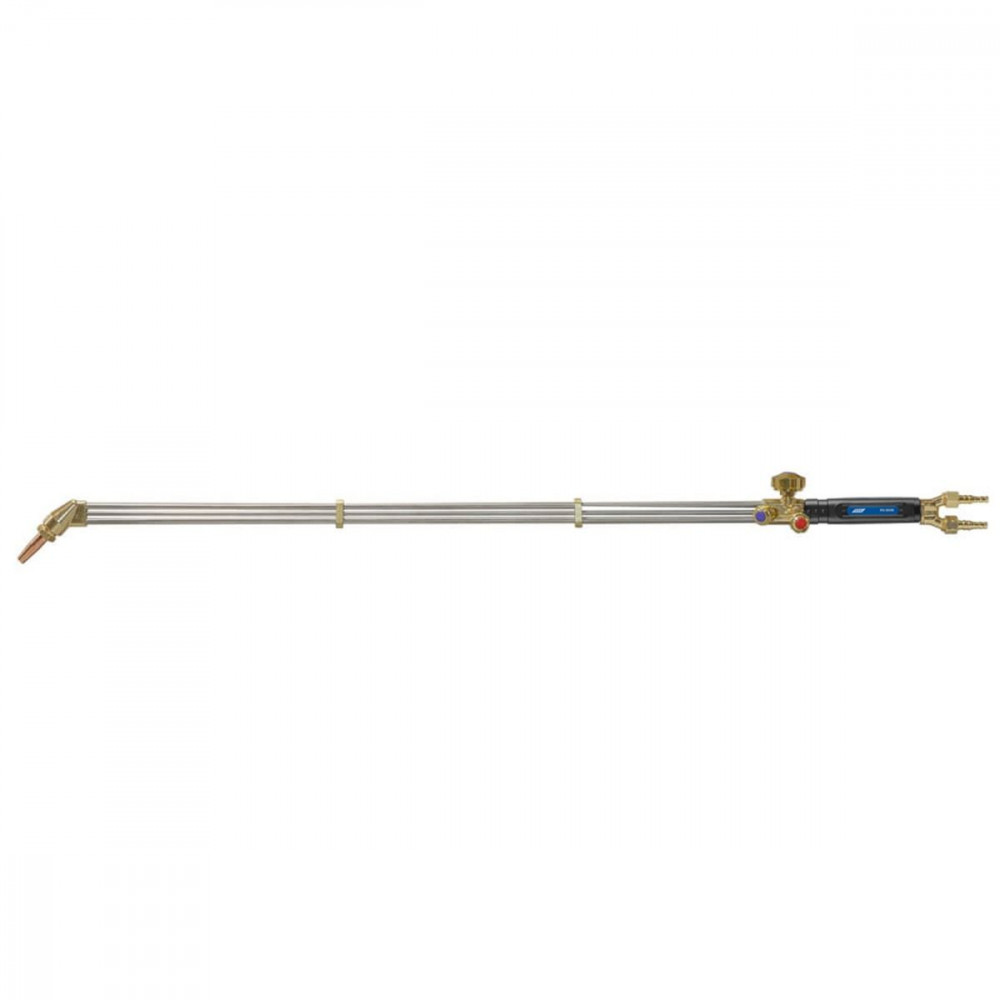

Резак удлинённый ПТК Р3-300ВУ

Универсальный удлиненный резак ПТК Р3-300ВУ внутрисоплового смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование. Резак поставляется c разборным пропановым мундштуком №2PM. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка разборных пропановых/неразборных ацетиленовых мундштуков и толщина разрезаемого металла

• №0PM/0А (3–10 мм).
• №1PM/1А (8–15 мм).
• №2PM/2А (15–30 мм).
• №3PM/3А (30–50 мм).
• №4PM/4А (50–100 мм).
• №5PM/5А (100–200 мм).
• №6PM/6А (200–300 мм).

Особенности

• Угол наклона головки резака в 135° и удлиненная конструкция резака помогут производить работы в труднодоступных местах.
• Резак с вентилем кислорода режущего (КР).
• Резак не требует установки огнепреградительных клапанов.
• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация

• Резак удлиненный Р3-300ВУ, L=1100 – 1 шт.
• Мундштук пропановый №2PM – 1 шт.
• Ниппель универсальный диаметром 6/9 мм – 2 шт.
• Гайка накидная M16х1,5 – 1 шт.
• Гайка накидная M16х1,5LH – 1 шт.
• Руководство по эксплуатации – 1 шт.
