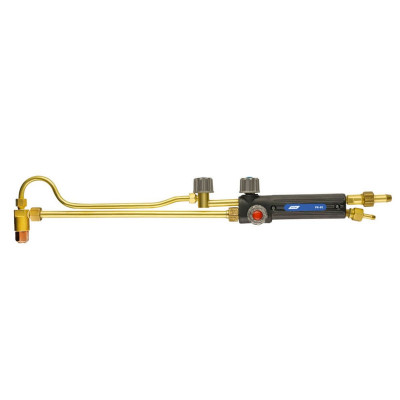

Резак ПТК РК-02

Резак керосиновый ПТК РК-02 (тип «Луч») – резак керосино-кислородный для ручной разделительной резки углеродистой и низколегированной стали толщиной до 200 мм. В качестве горючего используется керосин осветительный по ОСТ 38.01407-86 или топливо ТС-1 по ГОСТ 320.001.499.43.011-99.

Керосинорез является жидкотопливным резаком «распылительного» типа. Керосин через капиллярную трубку поступает к головке, где подхватывается кислородом подогревающим (КП), обогащая его. Образуется аэрозоль кислородо-керосиновой смеси с последующим испарением аэрозоли в кольцевом канале между нагретыми наружным и внутренним мундштуками.

Резак поставляется в сборе с наружным мундштуком и с внутренними мундштуками №2, 3, 4. Давление на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла

• №1 (3–15 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
• №2 (15–30 мм)
• №3 (30–50 мм)
• №4 (50–100 мм)
• №5 (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности

• Резак керосиновый РК-02 (тип «Луч») имеет отличия от классических керосинорезов с испарительной камерой с асбестовой намоткой, в том что, в данном резаке отсутствует асбестовая оплетка.
• Классическая компоновка вентилей. Конструкция схожа с газовыми резаками инжекторного типа.
• Полный выход на рабочий режим в течение 2-х минут.
• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава без дополнительных переходников. Ниппель для подачи кислорода подходит для рукавов с внутренним диаметром 9 мм и гайка накидная с резьбой M16х1,5. Ниппель для подачи керосина – 6 мм и гайка накидная - М14х1,5.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация

• Резак керосиновый РК-02– 1 шт.
• Мундштук наружный – 1 шт.
• Мундштук внутренний №2, 3, 4 – по 1 шт.
• Ниппель диаметром 6 и 9 мм – по 1 шт.
• Гайка накидная М14х1,5 – 1 шт.
• Гайка накидная M16х1,5 – 1 шт.
• Кольцо уплотнительное резиновое – 1 шт.
• Руководство по эксплуатации – 1 шт.

Важно! В комплект поставки не входит внутренний мундштук №1 и 5, фильтр-пламегаситель ФП-02.
