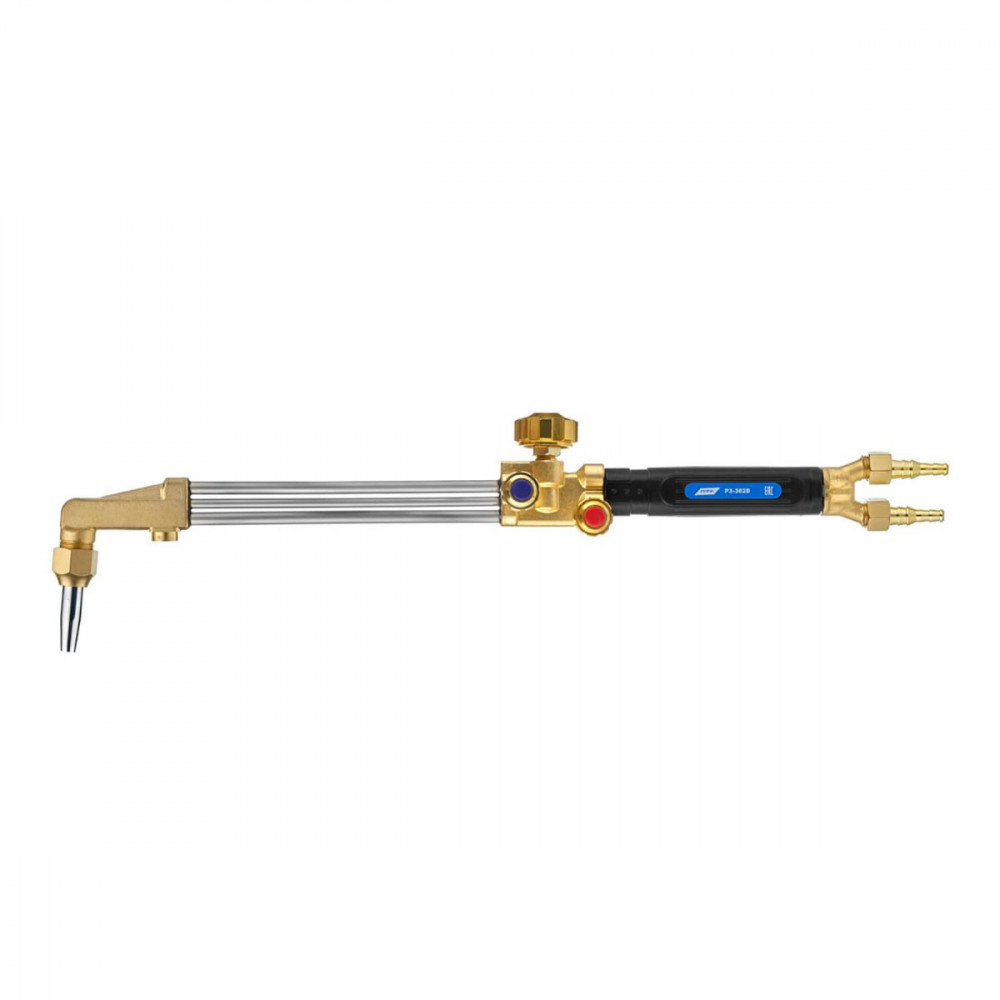

Резак ПТК Р3-362В

Универсальный вентильный 3-х трубный резак для раскроя металла толщиной до 300 мм. Угол наклона головки резака составляет 95°. Длина резака 560 мм. Аналог резака «Харрис».

Универсальный вентильный 3-х трубный резак Р3-362В предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак является аналогом американского инжекторного резака «Харрис» с газосмесительными мундштуками внутриголовочного смешения газов.

Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака. На резаке установлена ручка из высокотемпературного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки к резаку Р3-362В обладают особой прочностью, что гарантирует долгий срок службы и позволяет сэкономить на закупке расходных материалов.

Для работы с пропаном резак комплектуется разборными газосмесительными мундштуками, для работы с ацетиленом - неразборными газосмесительными мундштуками внутриголовочного смешения газов. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла

• №0 (5–10 мм)
• №1 (15–25 мм)
• №2 (25–50 мм)
• №3 (50–75 мм)
• №4 (75–150 мм)
• №5 (150–200 мм)
• №6 (200–300 мм)

Особенности

• Резак с вентилем кислорода режущего (КР).
• Длина резака 560 мм. Угол наклона головки резака 95°.
• Конструкция сопла обеспечивает тонкий рез и оставляет малое количество «грата».
• Резак не требует установки огнепреградительных клапанов.
• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация

• Резак Р3-362В – 1 шт.
• Мундштук пропановый №2 – 1 шт.
• Ниппель универсальный диаметром 6/9 мм – 2 шт.
• Гайка накидная M16х1,5 – 1 шт.
• Гайка накидная M16х1,5LH – 1 шт.
• Руководство по эксплуатации – 1 шт.
