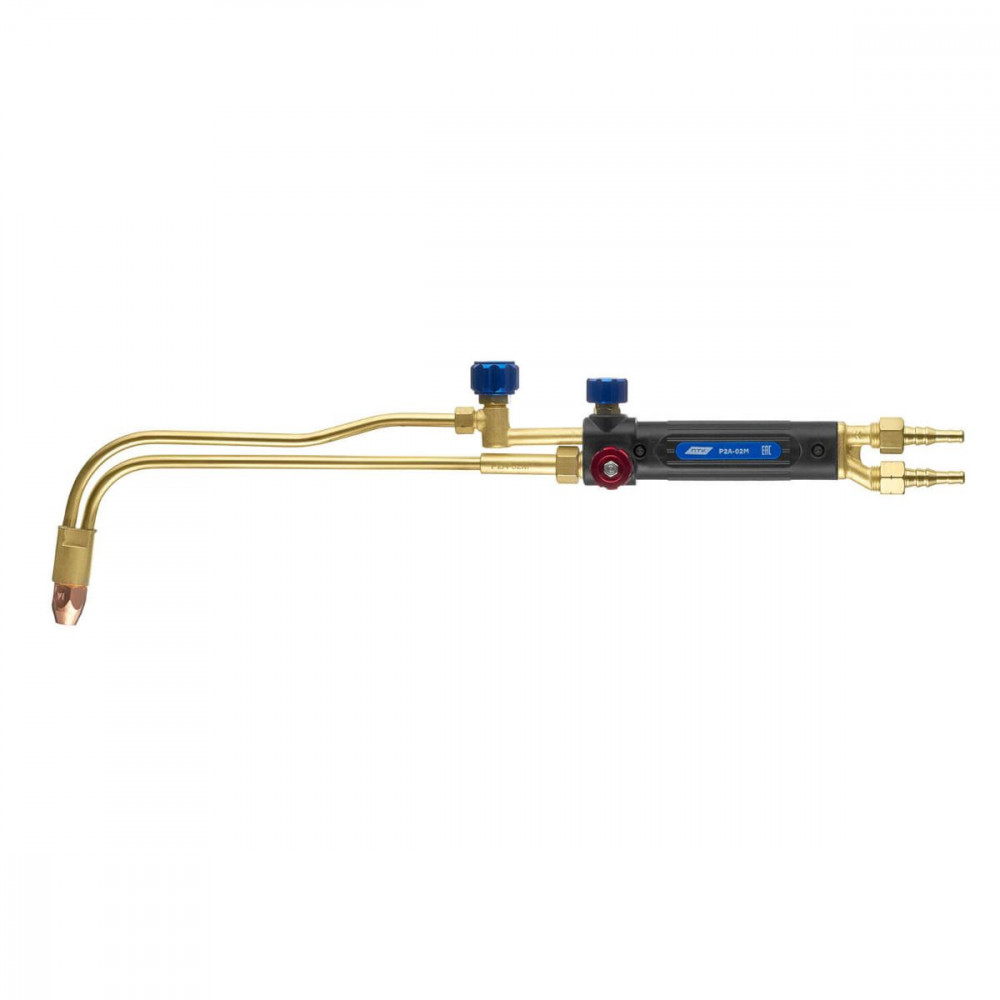

Резак ацетиленовый ПТК Р2А-02М

Инжекторный резак для ручной разделительной резки металла из низкоуглеродистых сталей толщиной до 100 мм. Вентильный резак, работает на ацетилене. В комплект поставки входят латунные мундштуки с шлицевыми пазами.

Ацетиленовый резак Р2А-02М используется для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 100 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.

Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.

Резак поставляется в сборе с внутренними латунными мундштуками №1А, 2А, 3А, 4А с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1А. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Маркировка внутренних мундштуков и толщина разрезаемого металла

• №1П (8–15 мм).
• №2П (15–30 мм).
• №3П (30–50 мм).
• №4П (50–100 мм).

Маркировка наружных мундштуков

• №1П (до 100 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.

Особенности

• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи ацетилена.
• Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Комплектация

• Резак ацетиленовый Р2А-02М – 1 шт.
• Мундштук наружный ацетиленовый №1А – 1 шт.
• Мундштук внутренний №1А, 2А, 3А, 4А – по 1 шт.
• Ниппель универсальный диаметром 6/9 мм – 2 шт.
• Гайка накидная M16х1,5 – 1 шт.
• Гайка накидная M16х1,5LH – 1 шт.
• Руководство по эксплуатации – 1 шт.
