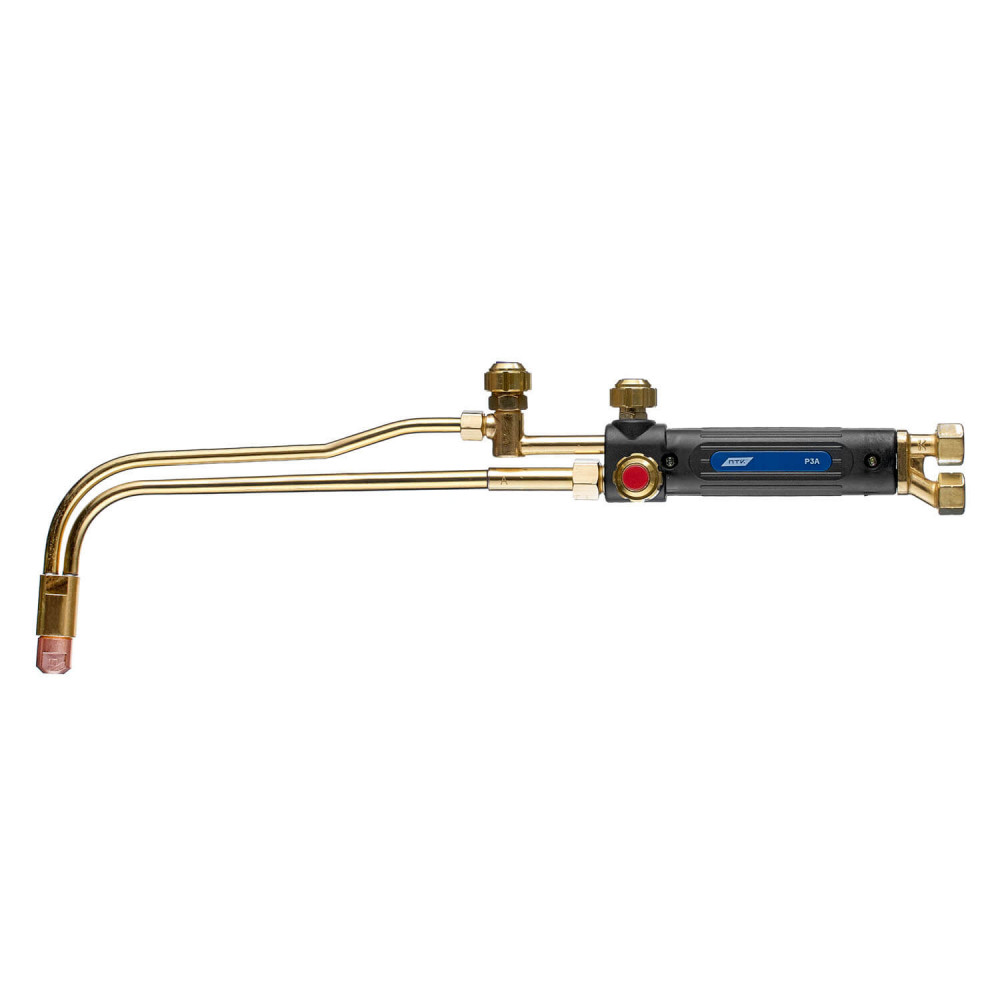

Резак пропановый ПТК Р3П-01 предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 100 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.
Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.
Резак поставляется в сборе с внутренними латунными мундштуками №1П, 2П, 3П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка внутренних мундштуков и толщина разрезаемого металла
- №1П (8–15 мм)
- №2П (15–30 мм)
- №3П (30–50 мм)
- №4П (50–100 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №5П (100–200 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
- №6П (200–300 мм) – мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Маркировка наружных мундштуков
- №1П (до 200 мм) - медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.
- №2П (200–300 мм) - медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.
Особенности
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
- Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.
Комплектация
- Резак пропановый Р3П-01 – 1 шт.
- Мундштук наружный пропановый №1П – 1 шт.
- Мундштук внутренний №1П, 2П, 3П – по 1 шт.
- Ниппель универсальный диаметром 6/9 мм – 2 шт.
- Гайка накидная M16х1,5 – 1 шт.
- Гайка накидная M16х1,5LH – 1 шт.
- Руководство по эксплуатации – 1 шт.
| Артикул: | 001.020.162 |
| Вес нетто, кг | 0,9 |
| Давление ацетилена на входе, МПА (кгс/см²) | 0,03–1,2 |
| Давление кислорода на входе, МПА (кгс/см²) | 3,0–10,0 |
| Длина резака, мм | 520 |
| Применяемый горючий газ | Ацетилен |
| Расход ацетилена, м³/ч | 0,5–1,25 |
| Расход кислорода, м³/ч | 3,0–33,2 |
| Толщина разрезаемого металла, мм | до 300 |
| Угол наклона головки резака | 90° |
| Угол наклона мундштука | 90° |
