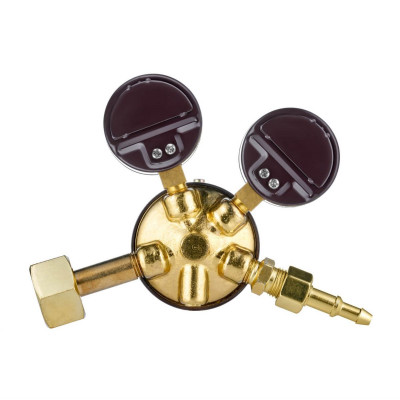

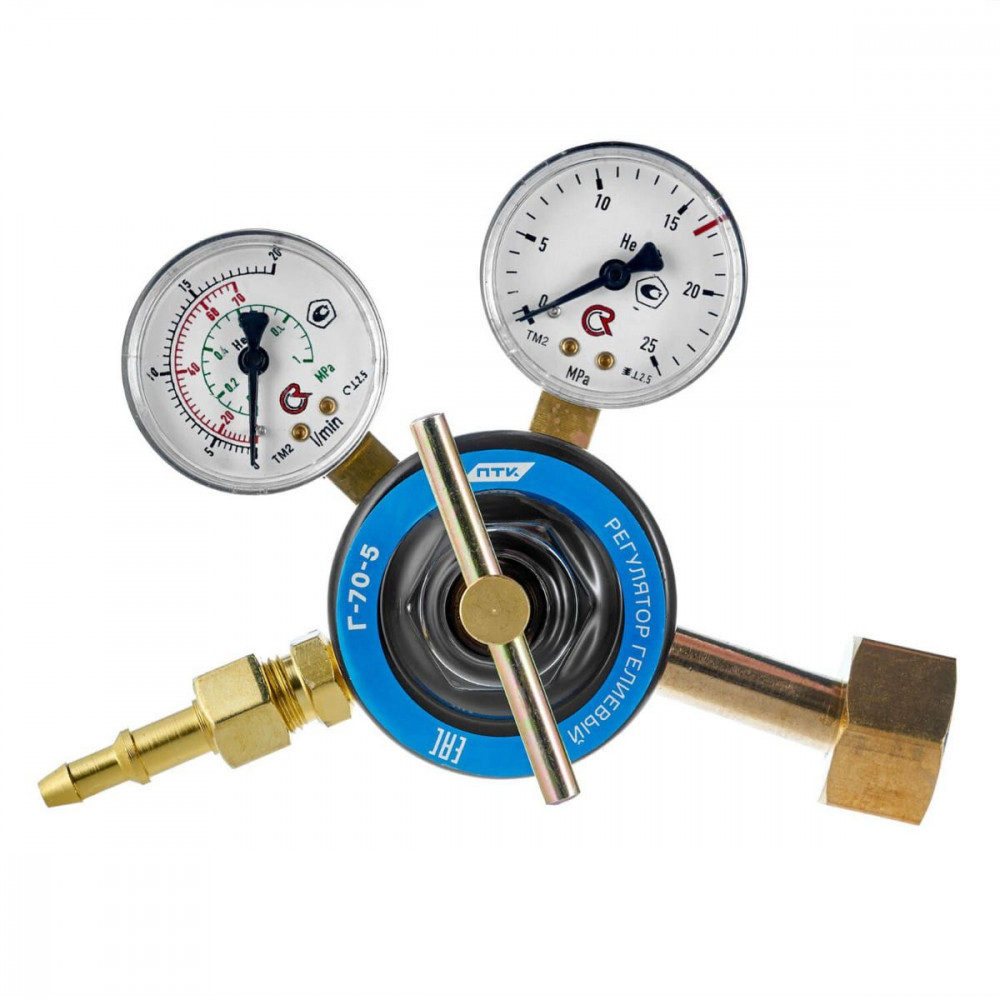

Регулятор расхода газа Г-70-5 предназначен для понижения давления газа и автоматического поддержания постоянным заданного расхода при питании постов и установок в среде защитных газов.
Корпус регулятора изготовлен из латуни. Позволяет производить тонкую настройку рабочего давления. Срабатывание предохранительного клапана происходит при давлении в 0,6 МПа. Регулятор используется в цеховом производстве средней интенсивности.
Особенности
- Регулятор расхода газа укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Регулятор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация
- Регулятор расхода газа Г-70-5 в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
| Артикул: | 001.010.520 |
| Вес брутто, кг: | 0,84 |
| Вес нетто, кг: | 0,72 |
| Габариты индивидуальной упаковки, мм: | 120х130х140 |
| Габариты регулятора в собранном виде, мм: | 170х130х110 |
| Давление срабатывания предохранительного клапана, МПа (кгс/см²): | 0,6 (6,0) |
| Наибольшая пропускная способность, л/мин (м³/ч): | 70 (4,2) |
| Наибольшее давление газа на входе, МПа (кгс/см²): | 20 (200) |
| Наибольшее рабочее давление газа, МПа (кгс/см²): | 0,35 (3,5) |
| Присоединение к баллону: | Радиальное |
| Присоединительные размеры на входе - гайка накидная с внутренней резьбой: | G3/4-B |
| Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм): | M16х1,5 и ниппель 6/9 |
| Редуцирующий газ: | Гелий |
