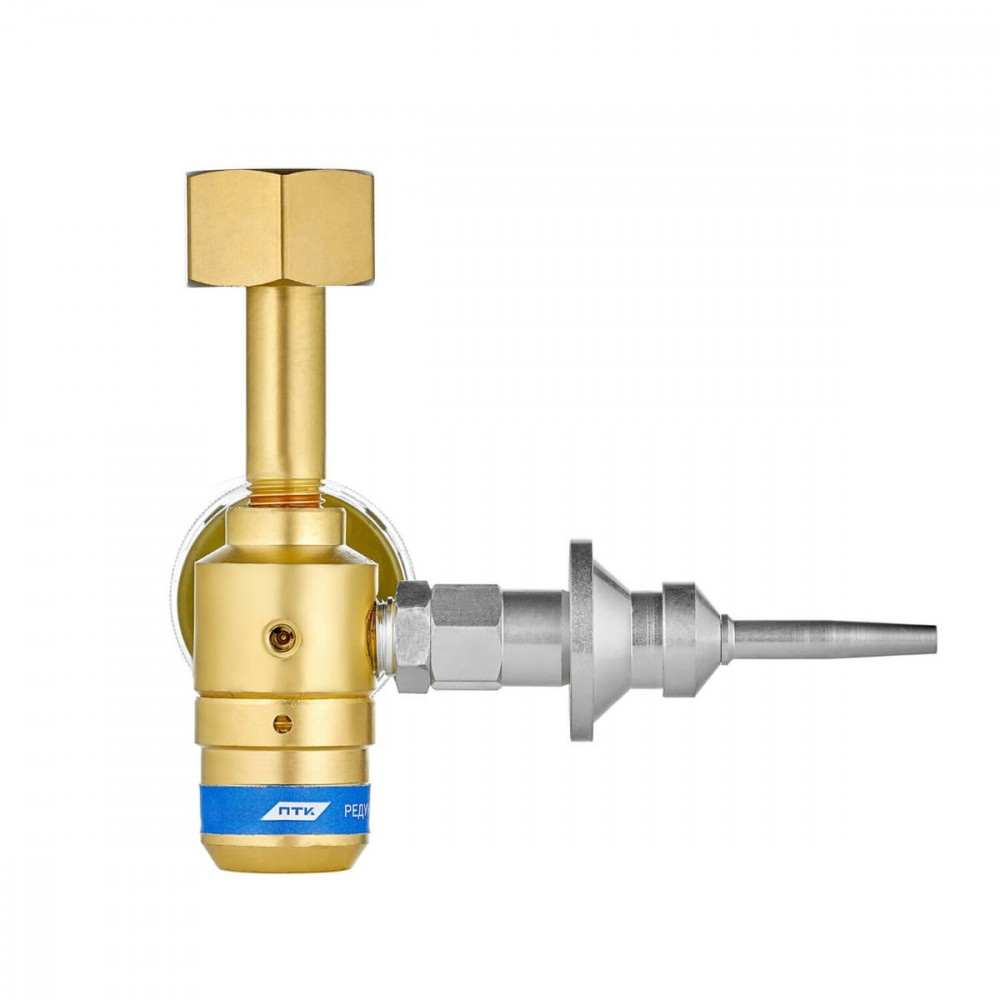

Гелиевый редуктор ПТК Г-50 устанавливается на баллоны объемом 20–50 литров, которые изготовлены по ГОСТ 949-73 и укомплектованы вентилями типа ВК-94 по ТУ 3645-042-05785477-01 или ВК-99 по ТУ 3645-042-00220531-2002, с присоединительной резьбой G3/4-B.
Г-50 имеет нерегулируемое постоянно заданное давление на выходе 0,36±0,06 МПа. Предназначен для работы с гелием в интервале температур от -5 до +50°С.
На выходе редуктора установлен пусковой клапан с насадком (наконечником) для подачи гелия в воздушный шар. Клапан открывается при осевом нажатии на насадок. После наполнения и снятия воздушного шара с насадка, клапан автоматически закрывается.
Особенности
- Редуктор снабжен пусковым клапаном со специальным мундштуком для подачи гелия в воздушный шар.
- Редуктор упакован в индивидуальную картонную коробку, что исключает бой манометра и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация
- Редуктор гелиевый Г-50 в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
| Артикул: | 001.010.525 |
| Вес брутто, кг | 0,6 |
| Вес нетто, кг | 0,5 |
| Габариты индивидуальной упаковки, мм | 125х100х50 |
| Габариты редуктора в собранном виде, мм | 130х120х65 |
| Наибольшая пропускная способность, м³/ч | 40 |
| Наибольшее давление газа на входе, МПа (кгс/см²) | 20 (200) |
| Наибольшее рабочее давление газа, МПа (кгс/см²) | 0,36±0,06 (3,6±0,6) |
| Присоединение к баллону | Осевое |
| Присоединительные размеры на входе - гайка накидная с внутренней резьбой | G3/4-B |
| Присоединительные размеры на выходе | Металлический насадок и съемный игольчатый наконечник |
| Редуцирующий газ | Гелий |
