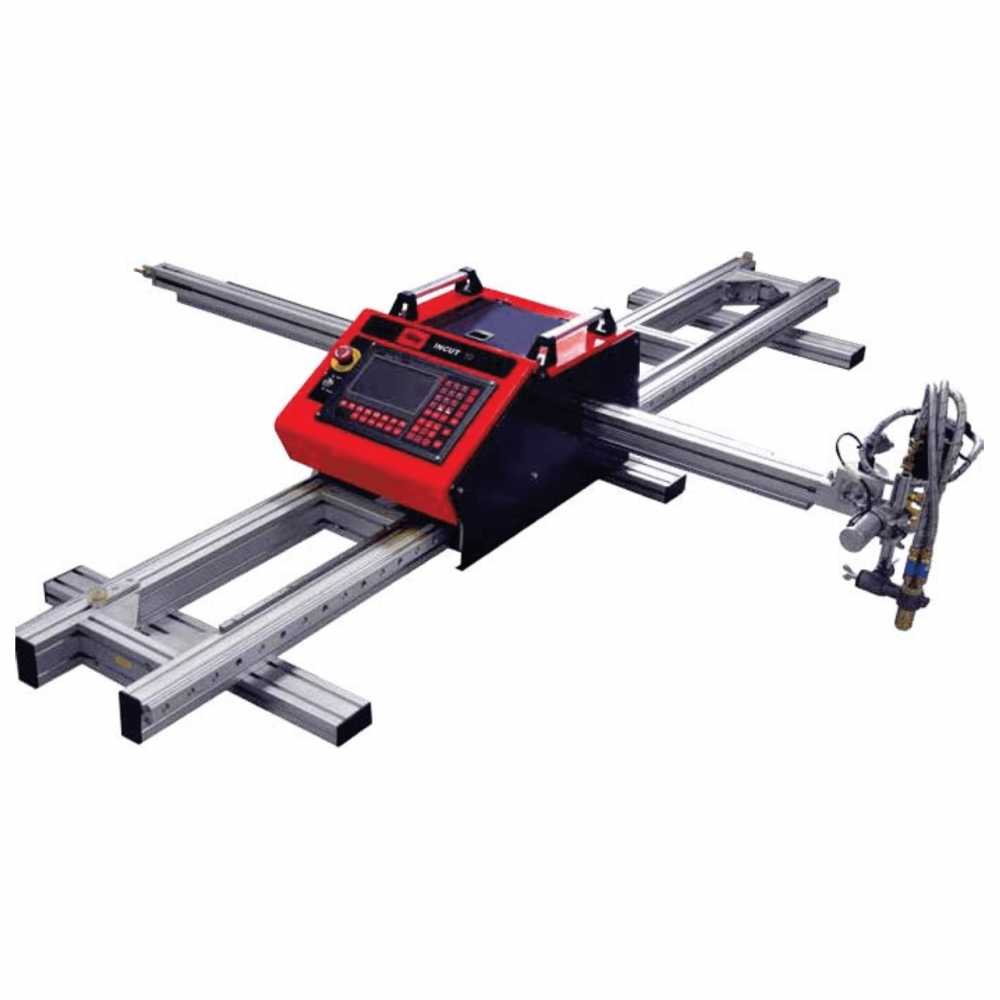

Портативная машина термической резки Fubag INCUT 10

Высочайшее качество резки, соответствующее стандарту EN ISO 9013 для каждого процесса за счет точного позиционирования и плавности перемещения резака. Идеальная работа в комплекте с источником FUBAG PLASMA 100T.

Портативная машина термической резки Fubag INCUT 10 - лучшее решение для качественного и эффективного координатнограскроя металлических листов. Модель обрабатывает практически все токопроводящие металлы: углеродистые и легированные стали, алюминий и т.д.

Программное обеспечение машины позволяет подготавливать карты раскроя с минимальным расходом материала. Модель объединяет в себе преимущества классических систем координатного раскроя портального типа и мобильных полуавтоматических устройств: Высокая производительность при выполнении большого количества однотипных задач:

• Точность позиционирования и реза;
• Возможность работы с газо-кислородными и плазменными резаками;
• Возможность программирования машины как непосредственно с ЧПУ, так и с помощью загрузки внешних управляющих программ через порт USB;
• Отсутствие необходимости специальной подготовки рабочего места;
• Возможность устанавливать машину в помещениях с ограниченным свободным пространством;
• Возможность транспортировки между производственными площадками;
• Компактные размеры и небольшой вес.

Машина состоит из направляющего рельса, контрольно-исполнительного блока и консоли на которой расположено режущее устройство. Такая конструкция позволяет избежать использование сложных и громоздких порталов для размещения и передвижения режущего устройства, при этом обеспечивая достаточно высокую точность позиционирования и перемещения.

1. Направляющий рельс - Консоль удерживает режущее устройство и обеспечивает его продольное перемещение.
2. Консоль - удерживает режущее устройство и обеспечивает его поперечное перемещение.
3. Контрольно-исполнительный блок ICUT 10.1 объединяет в себе :
   • систему управления машиной;
   • систему перемещения по осям X, Y на двигателях постоянного тока;
   • панель управления, оснащенная жидкокристаллическим дисплеем;
   • блок подключения внешних устройств, таких как источник питания плазматрону;
   • блок подключения внешних управляющих устройств – к ноутбуку, планшету, Bluetooth-приемнику, и т.п.;
   • USB-разъем;
   • блок питания.
   Блок перемещается по направляющему рельсу, который обеспечивает продольное перемещение режущего устройства.
4. Режущее устройство - фиксируется на краю свободного плеча консоли. Приводится в движение консолью, которая обеспечивает поперечное перемещение режущего устройства. В качестве режущего устройства может использоваться газо-кислородный резак или плазматрон. Универсальное крепление резака позволяет устанавливать как газовые, так и плазменные горелки, причем замена одной на другую занимает буквально несколько минут.

Основные сферы применения

• Производство;
• Мастерские;
• Изготовление различных элементов строительных конструкций;
• Изготовление наружной рекламы и т.п.

Особенности

• Поворот, масштабирование, зеркалирование раскроя;
• Поворот раскроя параллельно кромке листа по двум углам;
• Автоматическая система слежения за высотой резака;
• Обратная связь с плазменной дугой;
• Функция автоматической компенсации ширины реза;
• Запоминание местоположения резака в случае отключения электропитания;
• Кнопка аварийной остановки;
• Возможность работы с газо-кислородными и плазменными резаками;
• Программное обеспечение FastCAM в комплекте;
• Загрузка управляющих программ через USB порт;
• Высокоэффективный контрольно-исполнительный блок iCut 10.1;
• Максимальные габариты листа для раскроя - 1,5 х 3,4 метра

Возможности программирования и управления

• Удобный интерфейс управления (оснащена 7-ми дюймовым LCD дисплеем);
• Меню экрана на русском языке;
• Совместимость с различными программами раскроя – FastCAM, FreeNest и т.д.;
• Библиотека стандартных изделий с 44 шаблонами;
• Обновление версии оболочки ЧПУ через USB интерфейс;
• Поддержка резервного копирования и онлайн обновления;
• Выбор старта программы с какой-либо пробивки / строки программы;
• Установка пароля для входа в меню настроек.

Систему управления (ЧПУ)

• Система управления выполнена на базе микропроцессорного блока;
• Система оснащена 7-ми дюймовым цветным LCD-дисплеем, который отображает текущую информацию и клавиатуру для непосредственного ввода команд;
• Возможности машины позволяют осуществить вырезку высокой точности и качеством реза. FastCAM подготавливает карты раскроя с минимальным расходом материала;
• Система имеет библиотеку из 44 стандартных контуров. Если необходимо вырезать более сложную деталь следует загрузить через USB управляющую программу, созданную в FastCAM на базе чертежа детали.

Комплектация

• Машина термической резки INCUT 10 (арт. 38 676);
• Направляющие рельсы для INCUT 10, 4м (арт. 38884) - максимальные габариты листа для раскроя 1,5 х 3,4 метра.
