Подающий механизм ИТС ПДГО-615

Подающий механизм для дуговой сварки ИТС ПДГО-615 предназначен для дуговой сварки плавящимся электродом на постоянном токе в среде защитных газов или самозащитной порошковой проволокой изделий из малоуглеродистых и низколегированных сталей [MIG/MAG] совместно с выпрямителем для дуговой сварки (поставляется по отдельному соглашению). Подающий механизм входит в состав комплекта полуавтомата для дуговой сварки. Подающий механизм имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое регулируется ручкой потенциометра, расположенного на подающем механизме. Управление осуществляется с помощью органов управления, расположенных на подающем механизме, и кнопки на горелке.

Особенности

• Подающий механизм выпускается в следующих исполнениях:

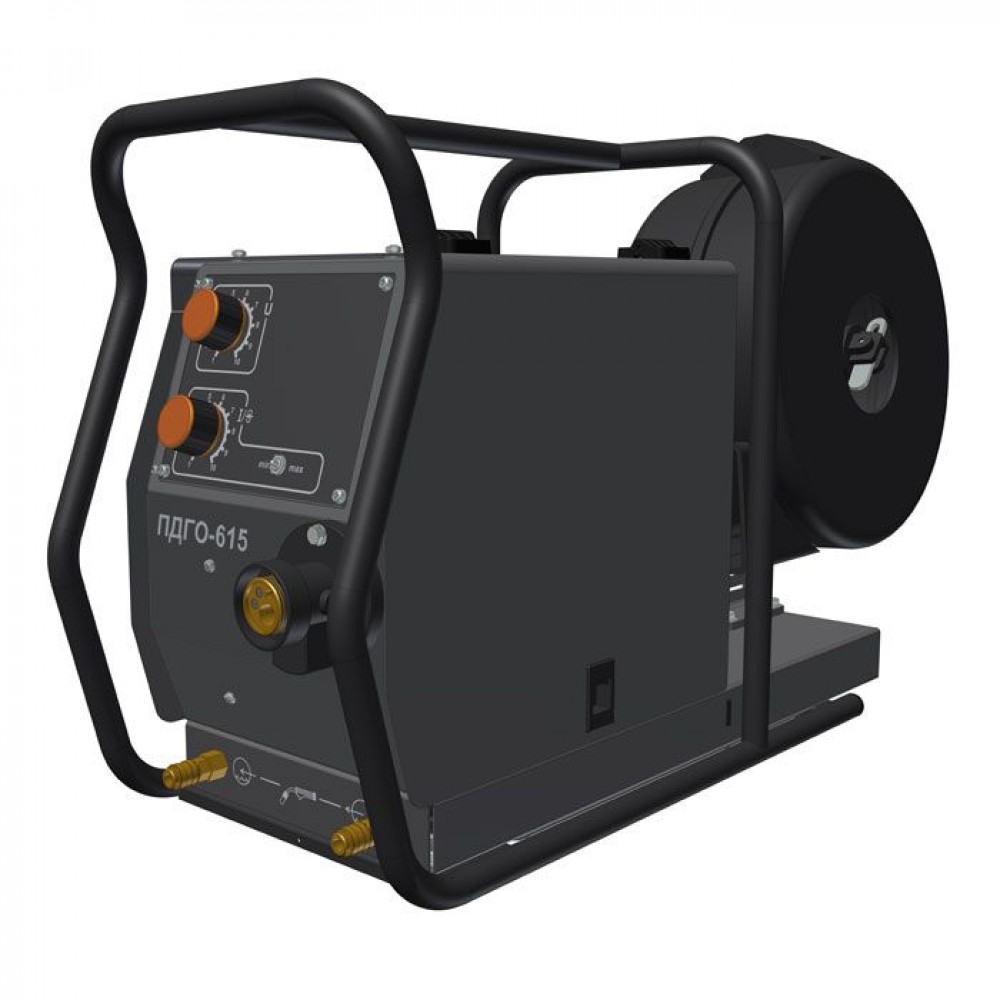

  • исп. 00 для комплектов Х10 без цифровой индикации тока и напряжения;

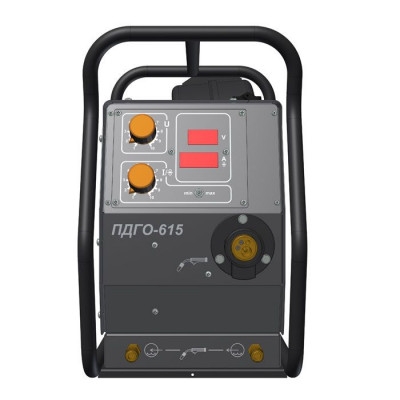

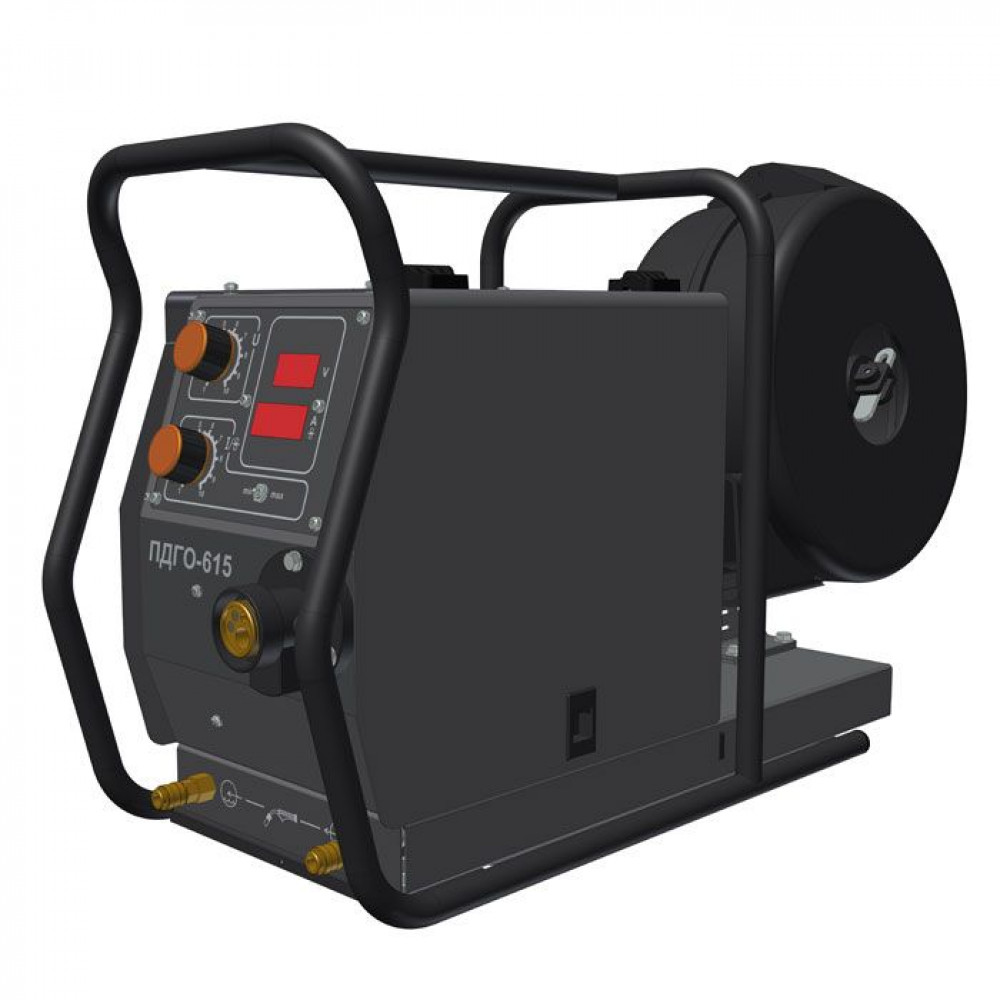

  • исп. 03 для комплектов Х15 и Х10 с цифровой индикацией тока и напряжения;
• Подающий механизм имеет цифровую индикацию тока и напряжения для совместной работы с выпрямителями Х15:
• ВД320КС серия 06 исполнение 13;
• ВДУ511 серия 01 исполнения 15, 16;
• ВДУ511 ДИСК серия 04 исполнение 10 ;
• Пионер-5000 серия 05 исполнение 03;
• Пионер-6000.
• На подающем механизме индицируются предварительные установки задания сварочного напряжения и скорости, значения сварочного тока и напряжения, а так же значения сварочного тока и напряжения и осуществляется вывод их запомненных в процессе сварки средних показаний.
• Индикация имеет режим учета падения напряжения в сварочных кабелях от выпрямителя к подающему механизму.
• Цифровая индикация подающего механизма работает в составе с перечисленными выше выпрямителями. В случае применения другого сварочного выпрямителя Х10, индикация выводит только предварительную установку задания скорости.
• При отсутствии на рабочем месте системы водоохлаждения с дистиллированной водой, к подающему механизму можно подключить блок водоохлаждения автономный БВА-02.

Функциональные возможности

• Подающий механизм имеет 3 режима работы: "Заправка проволоки", "Продувка газа" и "Сварка".
• В режиме работы "Сварка" полуавтомат обеспечивает:
• возможность работы в режимах "Длинные (4Т)/короткие швы(2Т)";
• дистанционную регулировку выходного напряжения выпрямителя;
• дистанционное включение/выключение выходного напряжения выпрямителя;
• регулировку времени задержки отключения сварочного выпрямителя по окончании сварки ("Вылет проволоки");
• регулировку времени изменения скорости подачи сварочной проволоки от минимального до установленного значения ("Мягкий старт");
• регулировку времени продувки газа до и после сварки.
