Подающий механизм ИТС ПДГО-515
-
https://linksvar.com:443/podayuschij-mehanizm-its-pdgo-515/
5/5 5Цена по запросу
Подающий механизм для дуговой сварки ИТС ПДГО-515 предназначен для дуговой сварки плавящимся электродом на постоянном токе в среде защитных газов или самозащитной порошковой проволокой изделий из малоуглеродистых и низколегированных сталей [MIG/MAG] совместно с выпрямителем для дуговой сварки (поставляется по отдельному соглашению). Подающий механизм входит в состав комплекта полуавтомата для дуговой сварки. Подающий механизм имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое регулируется ручкой потенциометра, расположенного на подающем механизме. Управление осуществляется с помощью органов управления, расположенных на подающем механизме, и кнопки на горелке.
Особенности
- Подающий механизм выпускается в следующих исполнениях:

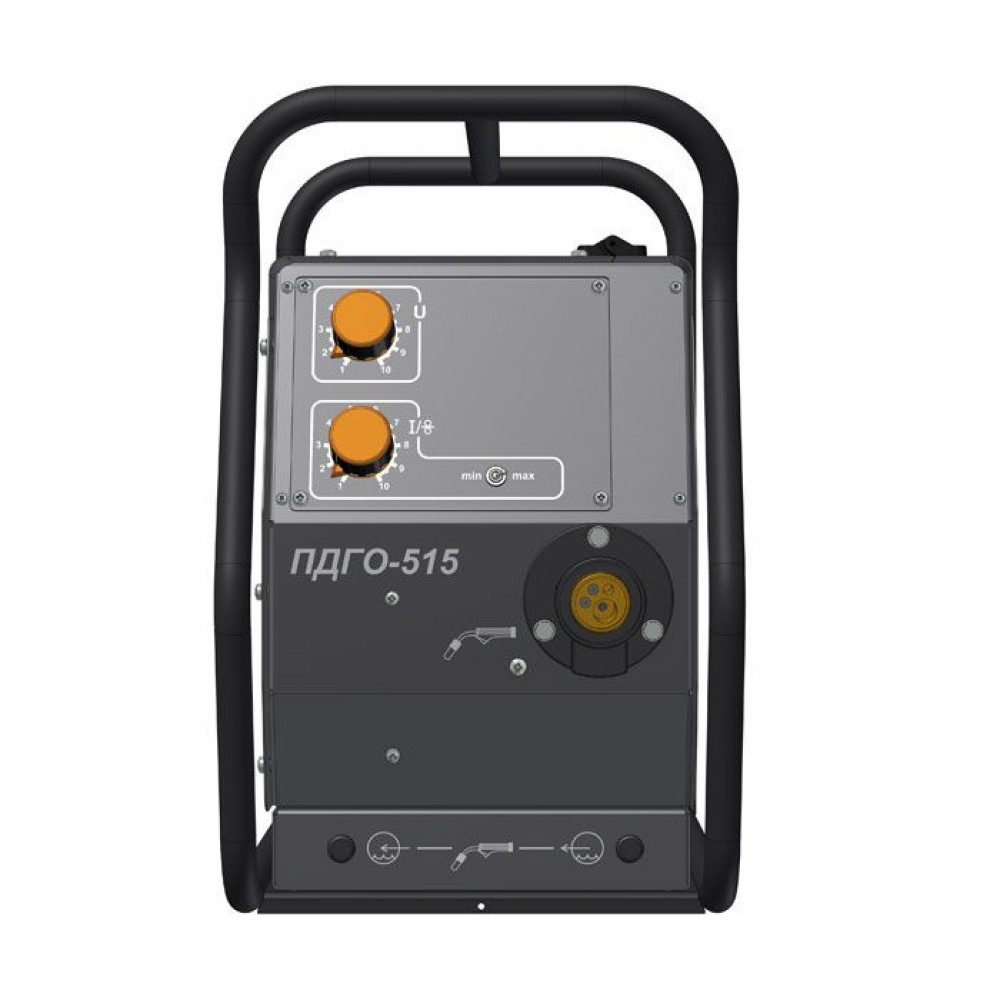

- исп. 00 для комплектов Х10 без цифровой индикации тока и напряжения;

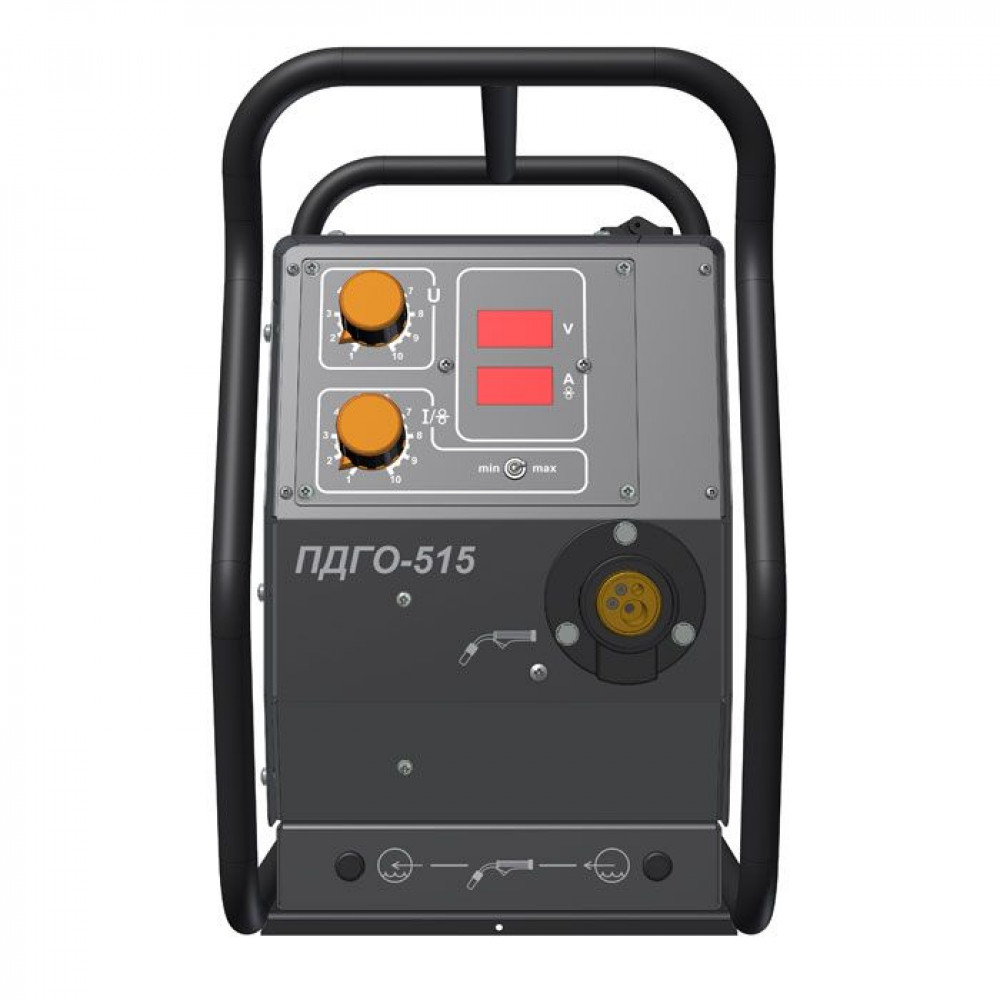

- исп. 01 для комплектов Х15 и Х10 с цифровой индикацией тока и напряжения;
- Подающий механизм имеет цифровую индикацию тока и напряжения для совместной работы с выпрямителями Х15:
- ВД320КС серия 06 исполнение 13;
- ВДУ511 серия 01 исполнения 15, 16;
- ВДУ511 ДИСК серия 04 исполнение 10 ;
- Пионер-5000 серия 05 исполнение 03;
- Пионер-6000.
- На подающем механизме индицируются предварительные установки задания сварочного напряжения и скорости, значения сварочного тока и напряжения, а так же значения сварочного тока и напряжения и осуществляется вывод их запомненных в процессе сварки средних показаний.
- Индикация имеет режим учета падения напряжения в сварочных кабелях от выпрямителя к подающему механизму.
- Цифровая индикация подающего механизма работает в составе с перечисленными выше выпрямителями. В случае применения другого сварочного выпрямителя Х10, индикация выводит только предварительную установку задания скорости.
- При отсутствии на рабочем месте системы водоохлаждения с дистиллированной водой, к подающему механизму можно подключить блок водоохлаждения автономный БВА-02.
Функциональные возможности
- Подающий механизм имеет 3 режима работы: "Заправка проволоки", "Продувка газа" и "Сварка".
- В режиме работы "Сварка" полуавтомат обеспечивает:
- возможность работы в режимах "Длинные (4Т)/короткие швы(2Т)";
- дистанционную регулировку выходного напряжения выпрямителя;
- дистанционное включение/выключение выходного напряжения выпрямителя;
- регулировку времени задержки отключения сварочного выпрямителя по окончании сварки ("Вылет проволоки");
- регулировку времени изменения скорости подачи сварочной проволоки от минимального до установленного значения ("Мягкий старт");
- регулировку времени продувки газа до и после сварки.
| (только в режиме "Длинные швы") | 0,2-1,2 |
| Артикул: | its-pdgo-515 |
| Диаметр порошковой проволоки, мм | 1,2-2,0 |
| Диаметр стальной сплошной проволоки, мм | 1,0-2,0 |
| Напряжение питания, В | 42 |
| Номинальный режим работы (ПВ) при цикле 10 мин., % | 60 |
| Номинальный сварочный ток, А | 500 |
| Пределы регулирования времени задержки отключения выпрямителя (вылет проволоки), с | 0,2-1,5 |
| Пределы регулирования времени нарастания скорости подачи электродной проволоки от минимального до установленного значения (мягкий старт), с | 0,2-2,0 |
| Пределы регулирования сварочного тока, А* | 60-500 |
| Пределы регулирования скорости подачи электродной проволоки, м/ч | 0 |
| при Z=17 | 40-500 |
| при Z=35 | 80-980 |
| Характеристика | Напряжение питания, В |
| Частота, Гц | 50 |
| – без кассеты со сварочной проволокой, мм, не более | 695; |
| – без колес | 22,5 |
| – высота, мм, не более | 550 |
| – с кассетой, мм, не более | 785 |
| – с колесами | 24,0 |
| – ширина, мм, не более | 325; |
