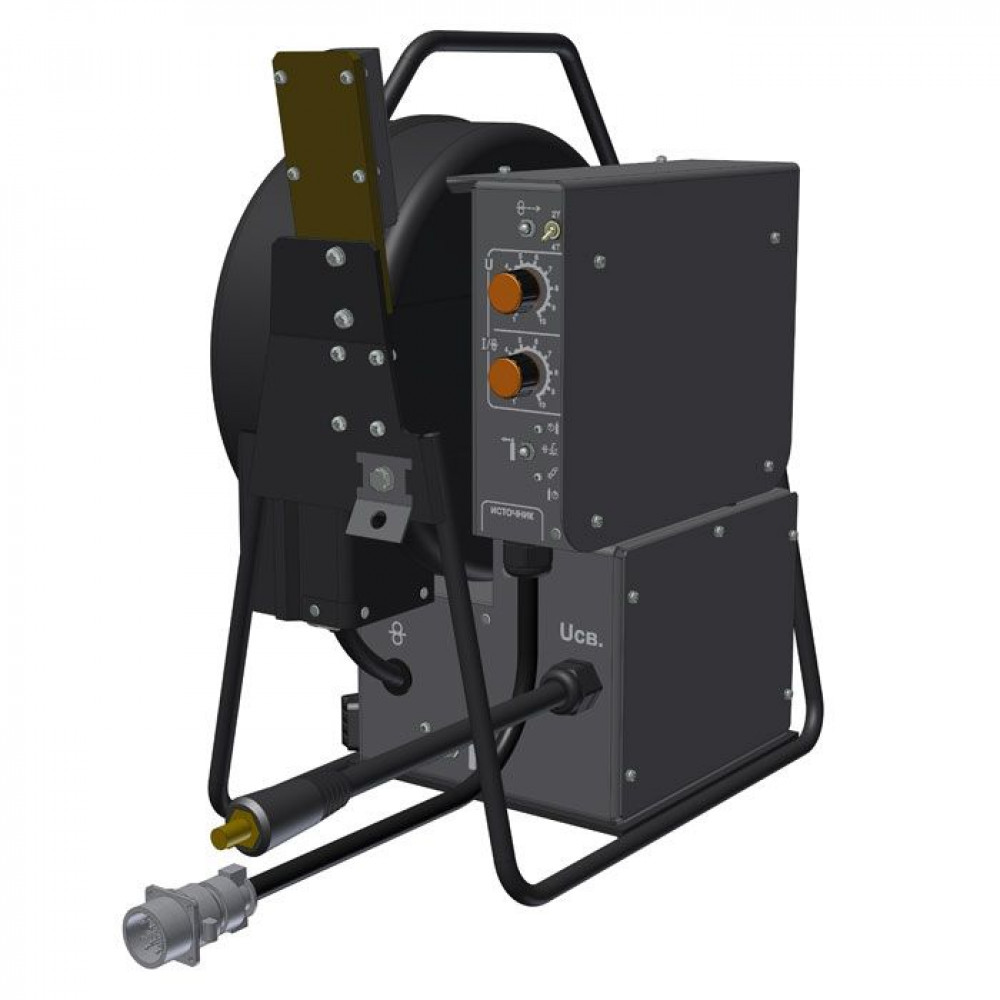

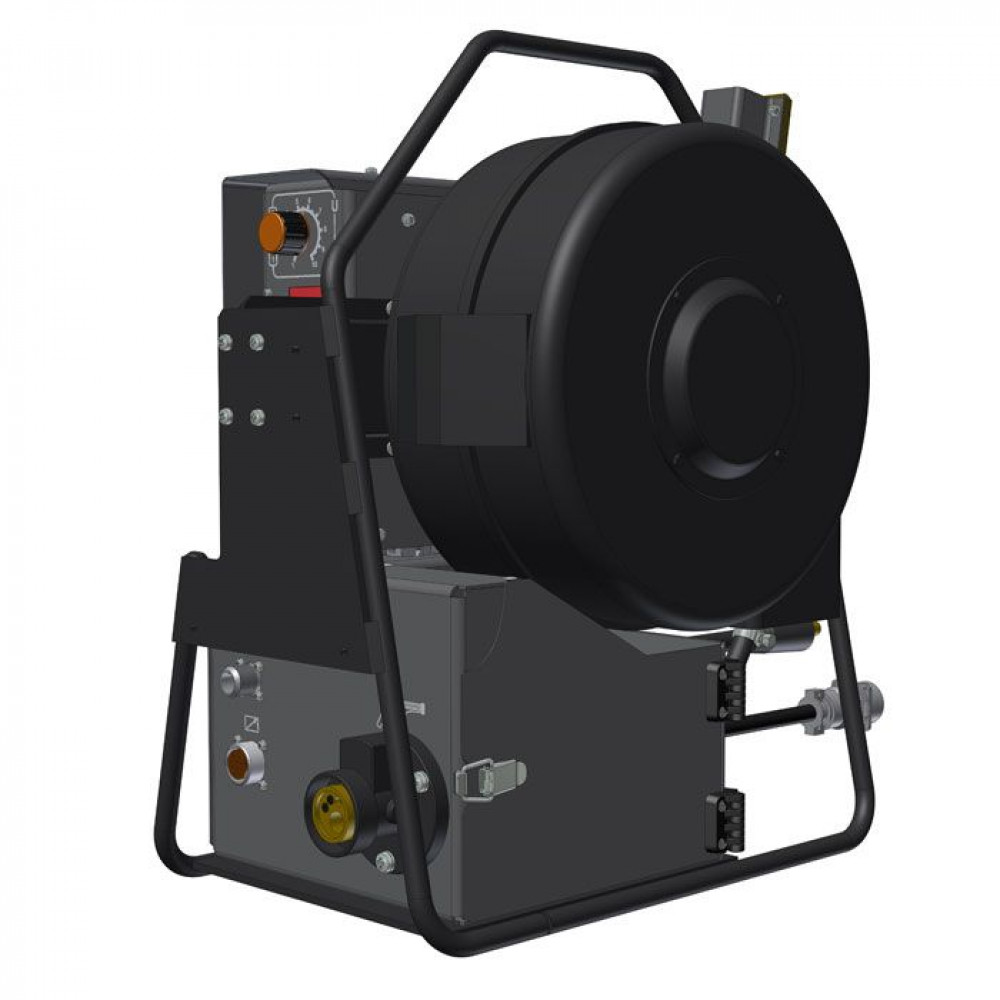

Подающий механизм ИТС ПДГО-511

Подающий механизм ИТС ПДГО-511
Читайте отзывы покупателей и оценивайте качество магазина Линксвар на Яндекс.Маркете
Подающий механизм для дуговой сварки ИТС ПДГО-511 предназначен для дуговой сварки плавящимся электродом на постоянном токе в среде защитных газов или самозащитной порошковой проволокой изделий из малоуглеродистых и... Подробнее
Коротко о товаре
Артикул: 43036-01
Производитель ИТС
(вылет проволоки), сек 0,1-0,5
(защита сварочной ванны), сек 0,2-10
- для исп.35 1-6 (60-360)
- для исп.36 диапазон "max" 6,5-16 (390-960)
- для исп.36 диапазон "min" 1-8 (60-480)
Все характеристики
  • Цена по запросу

Подающий механизм для дуговой сварки ИТС ПДГО-511 предназначен для дуговой сварки плавящимся электродом на постоянном токе в среде защитных газов или самозащитной порошковой проволокой изделий из малоуглеродистых и низколегированных сталей [MIG/MAG] совместно с выпрямителем для дуговой сварки (поставляется по отдельному соглашению). Подающий механизм входит в состав комплекта полуавтомата для дуговой сварки. Подающий механизм имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое регулируется ручкой потенциометра, расположенного на подающем механизме. Управление осуществляется с помощью органов управления, расположенных на подающем механизме, и кнопки на горелке, возможно управление сварочным напряжением и скоростью (током) сварки с пульта дистанционного управления.

Особенности

  • Подающий механизм выпускается в следующих исполнениях:
    • исп.35 для комплектов Х15 и Х10 предназначено для работы с порошковой электродной проволокой. В данном исполнении не функционирует тумблер "min/max" выбора диапазона регулирования скорости подачи проволоки;
    • исп.36 для комплектов Х15 и Х10 предназначено для работы с порошковой и сплошной электродной проволокой в среде защитных газов. В данном исполнении функционирует тумблер "min/max" выбора диапазона регулирования скорости подачи проволоки.
  • Подающий механизм имеет цифровую индикацию тока и напряжения для совместной работы с выпрямителями Х15:
    • ВД320КС серия 06 исполнение 13;
    • ВДУ511 серия 01 исполнения 15, 16; серия 05 исполнение 18;
    • ВДУ511 ДИСК серия 04 исполнение 10; серия 06 исполнение 20;
    • Пионер-5000 серия 05 исполнение 03;
    • Пионер-6000.
  • На подающем механизме индицируются предварительные установки задания сварочного напряжения и скорости, значения сварочного тока и напряжения, а так же значения сварочного тока и напряжения и осуществляется вывод их запомненных в процессе сварки средних показаний.
  • Индикация имеет режим учета падения напряжения в сварочных кабелях от выпрямителя к подающему механизму.
  • Цифровая индикация подающего механизма работает в составе с перечисленными выше выпрямителями. В случае применения другого сварочного выпрямителя Х10, индикация выводит только предварительную установку задания скорости.

Функциональные возможности

  • Подающий механизм имеет 3 режима работы: "Заправка проволоки", "Продувка газа" и "Сварка". В режиме работы "Заправка проволоки"выполняется подача электродной проволоки при нажатии кнопки "Заправка проволоки", находящейся на панели управления подающего механизма. При этом не происходит подачи газа и включения сварочного выпрямителя.
  • В режиме работы "Продувка газа" выполняется подача газа через горелку при нажатии кнопки "Продувка газа", находящейся на панели управления подающего механизма . При этом не происходит подачи сварочной проволоки и включения сварочного выпрямителя.
  • В режиме работы "Сварка" полуавтомат обеспечивает:
    • возможность работы в режимах "Длинные (4Т)/короткие швы(2Т)";
    • дистанционную регулировку сварочного напряжения выпрямителя;
    • дистанционное включение/выключение сварочного выпрямителя;
    • регулировку времени задержки отключения сварочного выпрямителя по окончании сварки ("Вылет проволоки");
    • регулировку времени изменения скорости подачи сварочной проволоки от минимального до установленного значения ("Мягкий старт"[только для исп.36]);
    • регулировку времени предварительной продувки газа и продувки газа после сварки [только для исп.36];.
    • индикацию сварочного напряжения в вольтах (в пределах 0-99,9) и скорости подачи электродной проволоки в м/мин (в пределах 0-99,9).
(вылет проволоки), сек 0,1-0,5
(защита сварочной ванны), сек 0,2-10
- для исп.35 1-6 (60-360)
- для исп.36 диапазон "max" 6,5-16 (390-960)
- для исп.36 диапазон "min" 1-8 (60-480)
Артикул: its-pdgo-511
Габаритные размеры (ДхШхВ), мм 485х300х530
Диаметр порошковой проволоки, мм [для исп.35] 1,2-2,0
Диаметр стальной сплошной проволоки, мм [для исп.36] 0,8-1,6
Масса, кг, не более: 17
Напряжение питания, В 27
Номинальное сварочное напряжение, В* 39
Номинальный режим работы (ПВ) при цикле 5 мин., %* 60
Номинальный сварочный ток, А* 500
от минимального до установленного значения (мягкий старт), сек 0,5-4,0
Пределы регулирования времени задержки отключения выпрямителя 0
Пределы регулирования времени нарастания скорости подачи электродной проволоки 0
Пределы регулирования времени предварительной продувки газа, сек 0,2-10
Пределы регулирования времени продувки газа после сварки 0
Пределы регулирования сварочного тока, А* 50-500
Пределы регулирования скорости подачи электродной проволоки, м/мин (м/ч): 0
Тип разъема горелки KZ-2
Характеристика Напряжение питания, В
Частота, Гц 50
