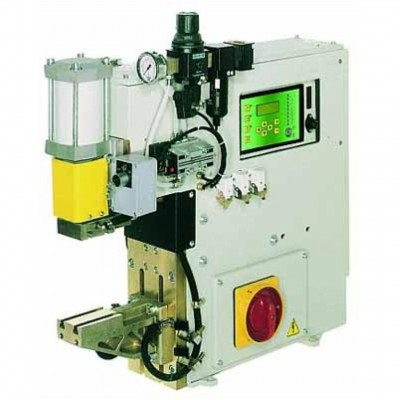

Настольная машина контактной точечной сварки TECNA 2124

Настольная машина контактной точечной сварки TECNA 2124
При покупке данного товара Маска сварщика в подарок
Читайте отзывы покупателей и оценивайте качество магазина Линксвар на Яндекс.Маркете
Настольная машина TECNA 2124 производства компании TECNA (Италия) предназначена для двухсторонней контактной точечной сварки.Особенности Микропроцессорный блок управления с непосредственным выводом на дисплей сварочного... Подробнее
Коротко о товаре
Артикул: 27166-01
Производитель TECNA
Ø конуса электрода, мм
Ø плеч, мм
Ø подающего шланга, мм 10
Ø электрододержателя, мм
Артикул: TECNA_2124/380
Все характеристики
  • Цена по запросу

Настольная машина TECNA 2124 производства компании TECNA (Италия) предназначена для двухсторонней контактной точечной сварки.

Особенности

  • Микропроцессорный блок управления с непосредственным выводом на дисплей сварочного тока;
  • Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение;
  • Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды;
  • Регулируемый цилиндр двойного хода, управляемый ключом;
  • Встроенная система фильтров с устройством регулировки давления сжатого воздуха и устройством отключения подачи сжатого воздуха;
  • Клапаны регулировки скорости подачи электродов с виброгасителем в конце хода и глушителями на выпускных отверстиях воздуха, что обеспечивает минимальный уровень шума;
  • Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах;
  • Предварительная настройка параметров работы двухступенчатого педального блока управления для непосредственного вызова запрограммированного сварочного цикла № 2 (кроме изд. оборудованных опцией 2161-2181);
  • Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток;
  • Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом;
  • На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).

Комплектация

  • Настольная машина контактной точечной сварки TECNA 2124;
  • Двуручный блок управления
  • Блок подачи воздуха.
Ø конуса электрода, мм
Ø плеч, мм
Ø подающего шланга, мм 10
Ø электрододержателя, мм
Артикул: TECNA_2124/380
Водяное охлаждение, л/мин 6
Время сварки, циклов 29
Вылет D, мм 200
Вылет L, мм
Двойной ход – стандартный вариант, мм 60
Кол-во / шаг пазов, 1/мм 2x45
Макс. усилие на электродах (6 бар) – с дополнительным цилиндром, даН
Макс. усилие на электродах (6 бар) – стандартный вариант, даН 470
Макс. ход, Нм3 8,7
Максимальная сварочная мощность, кВА 120
Максимальный раствор электродов, мм 225
Максимальный сварочный ток для алюминия, кА 26,3
Максимальный сварочный ток для стали, кА 23,2
Максимальный ход, мм 80
Масса нетто, кг 172
Минимальный раствор электродов, мм 125
Мощность при ПВ=50%, кВА 50
Напряжение вторичного контура, В 5
Напряжение питания 50 Гц, В 400
Подача сжатого воздуха, бар 6,5
Предохранители с задержкой срабатывания, А 100
Рабочий ход, мм 50
Размеры пластин, мм 80x90
Регулируемый двойной ход (опции 2184-2185), мм
Рельефная сварка да
Сварочный ток, кА 22
Сечение кабеля при длине L=30 м, мм2 35
Скорость сварки, точек/мин 6
Стандартный блок управления TE180
Тепловой ток при ПВ=100%, А 7000
Ток короткого замыкания, кА 29
Точечная сварка нет
Уровень шума, дБ(А) <70
Ход 20 мм, Нм3 2,6
