Настольная машина контактной точечной сварки TECNA 2103
-
https://linksvar.com:443/nastolnaya-mashina-kontaktnoj-tochechnoj-svarki-tecna-2103/
5/5 5Цена по запросу
В наличии

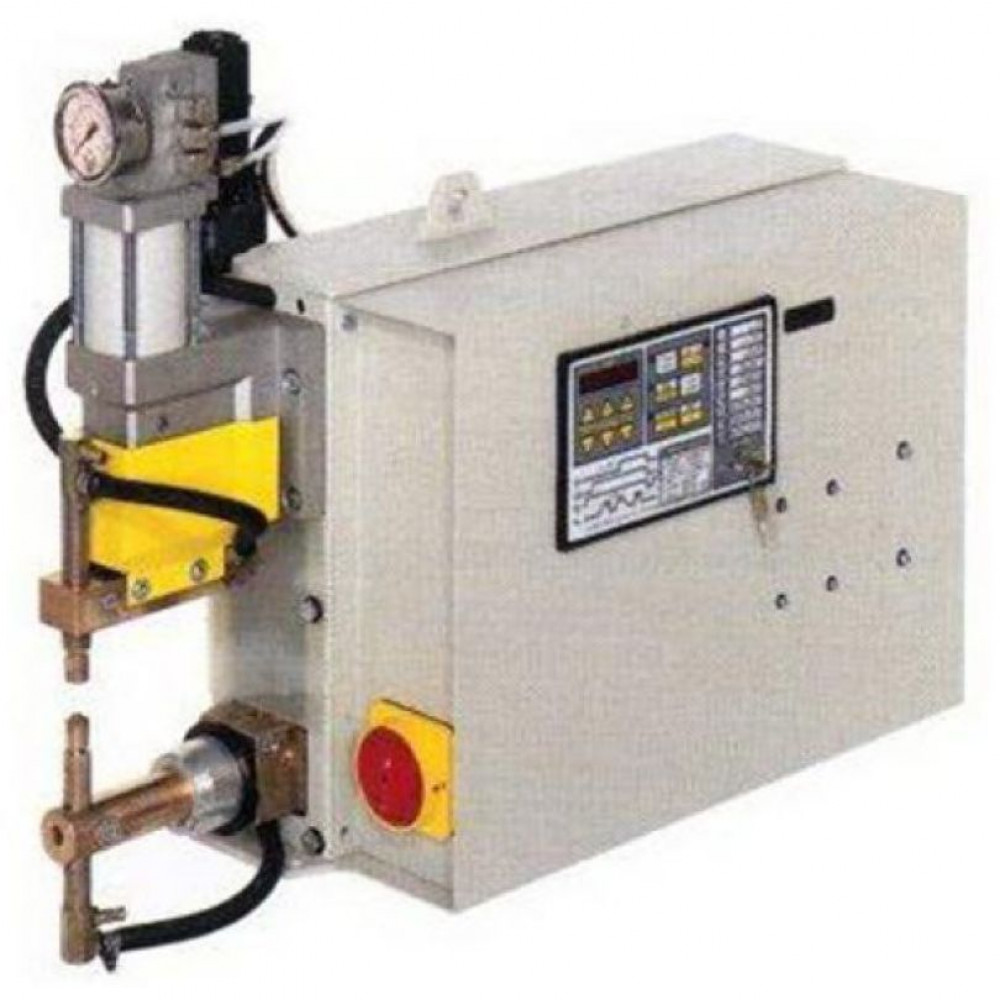

Настольная машина TECNA 2103 производства компании TECNA (Италия) предназначена для двухсторонней контактной точечной сварки.
Особенности
- Микропроцессорный блок управления с непосредственным выводом на дисплей сварочного тока;
- Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение;
- Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды;
- Встроенная система фильтров с устройством регулировки давления сжатого воздуха и устройством отключения подачи сжатого воздуха;
- Клапаны регулировки скорости подачи электродов с виброгасителем в конце хода и глушителями на выпускных отверстиях воздуха, что обеспечивает минимальный уровень шума;
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах;
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток;
- Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом;
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
Комплектация
- Настольная машина контактной точечной сварки TECNA 2103;
- Педальный блок управления;
- Блок подачи воздуха.
| Ø конуса электрода, мм | 12,7 |
| Ø плеч, мм | 36 |
| Ø подающего шланга, мм | 8 |
| Ø электрододержателя, мм | 19 |
| Артикул: | TECNA_2103/380 |
| Водяное охлаждение, л/мин | 3 |
| Время сварки, циклов | 6 |
| Вылет D, мм | — |
| Вылет L, мм | 160 |
| Двойной ход – стандартный вариант, мм | — |
| Кол-во / шаг пазов, 1/мм | — |
| Макс. усилие на электродах (6 бар) – с дополнительным цилиндром, даН | — |
| Макс. усилие на электродах (6 бар) – стандартный вариант, даН | 187 |
| Макс. ход, Нм3 | 2,2 |
| Максимальная сварочная мощность, кВА | 84 |
| Максимальный раствор электродов, мм | 118 |
| Максимальный сварочный ток для алюминия, кА | 20 |
| Максимальный сварочный ток для стали, кА | 17,6 |
| Максимальный ход, мм | 50 |
| Масса нетто, кг | 86 |
| Минимальный раствор электродов, мм | 118 |
| Мощность при ПВ=50%, кВА | 25 |
| Напряжение вторичного контура, В | 4,6 |
| Напряжение питания 50 Гц, В | 400 |
| Подача сжатого воздуха, бар | 6,5 |
| Предохранители с задержкой срабатывания, А | 80 |
| Рабочий ход, мм | 20 |
| Размеры пластин, мм | — |
| Регулируемый двойной ход (опции 2184-2185), мм | — |
| Рельефная сварка | – |
| Сварочный ток, кА | 16,5 |
| Сечение кабеля при длине L=30 м, мм2 | 35 |
| Скорость сварки, точек/мин | 15 |
| Стандартный блок управления | TE185 |
| Тепловой ток при ПВ=100%, А | 3800 |
| Ток короткого замыкания, кА | 22 |
| Точечная сварка | • |
| Уровень шума, дБ(А) | 71 |
| Ход 20 мм, Нм3 | 1,5 |
