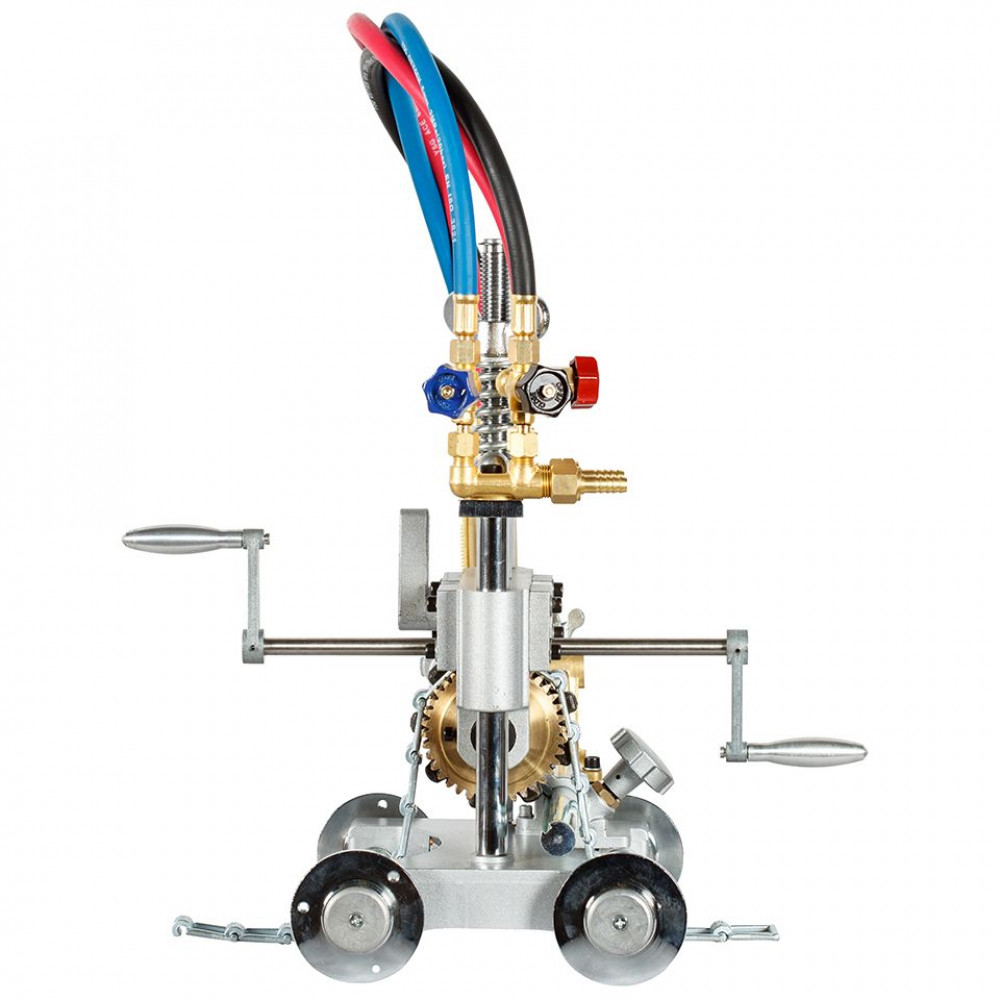

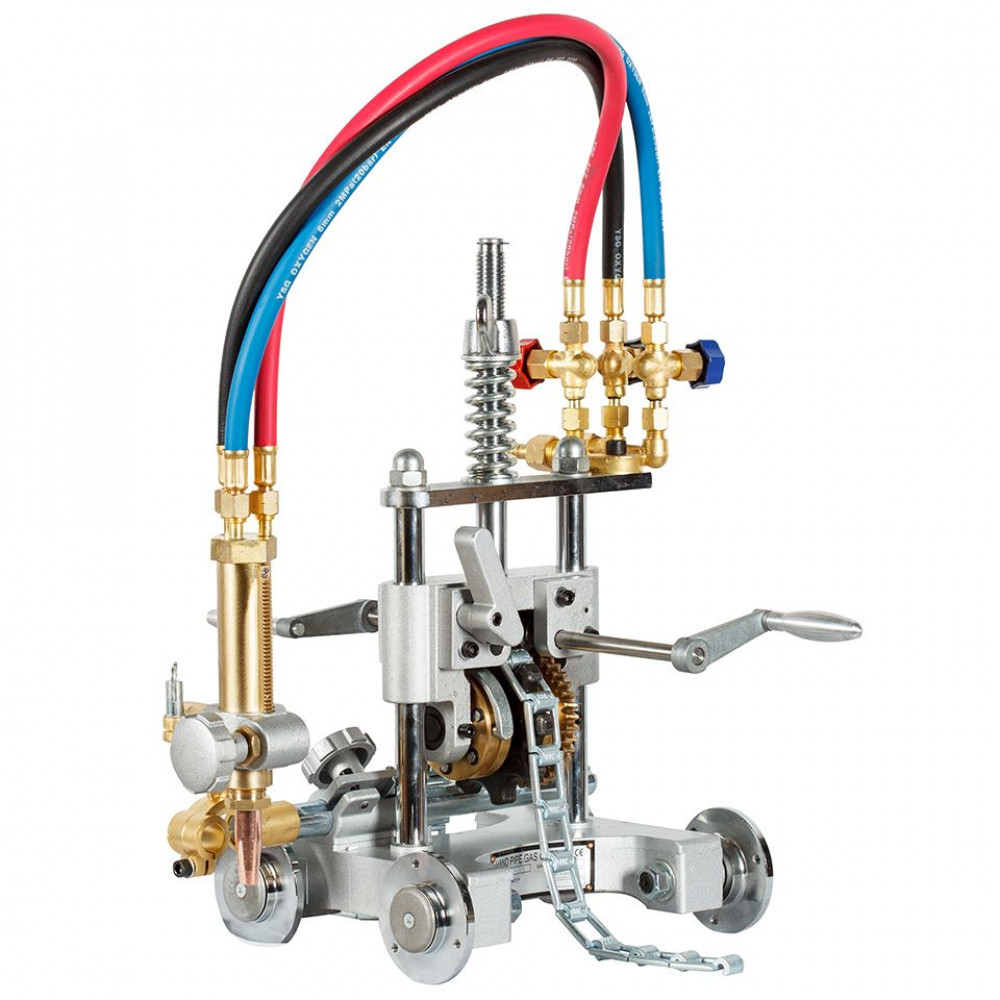

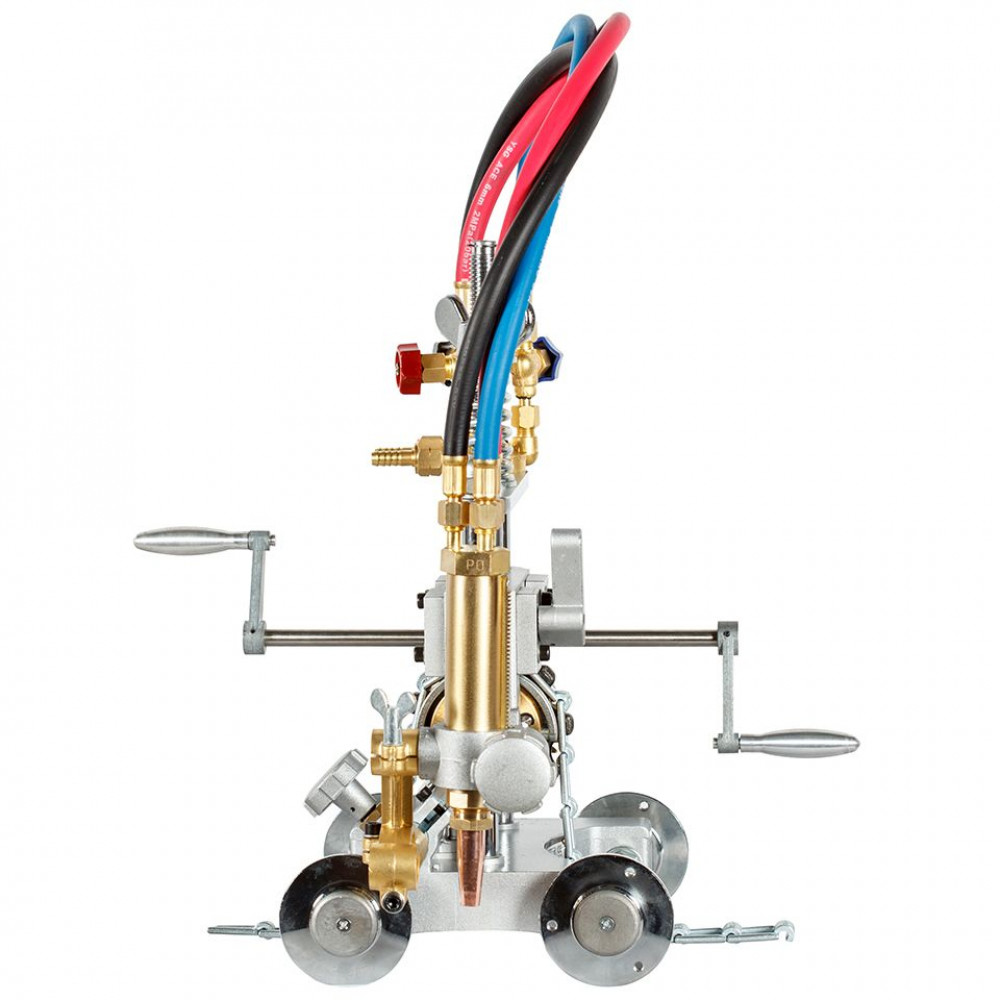

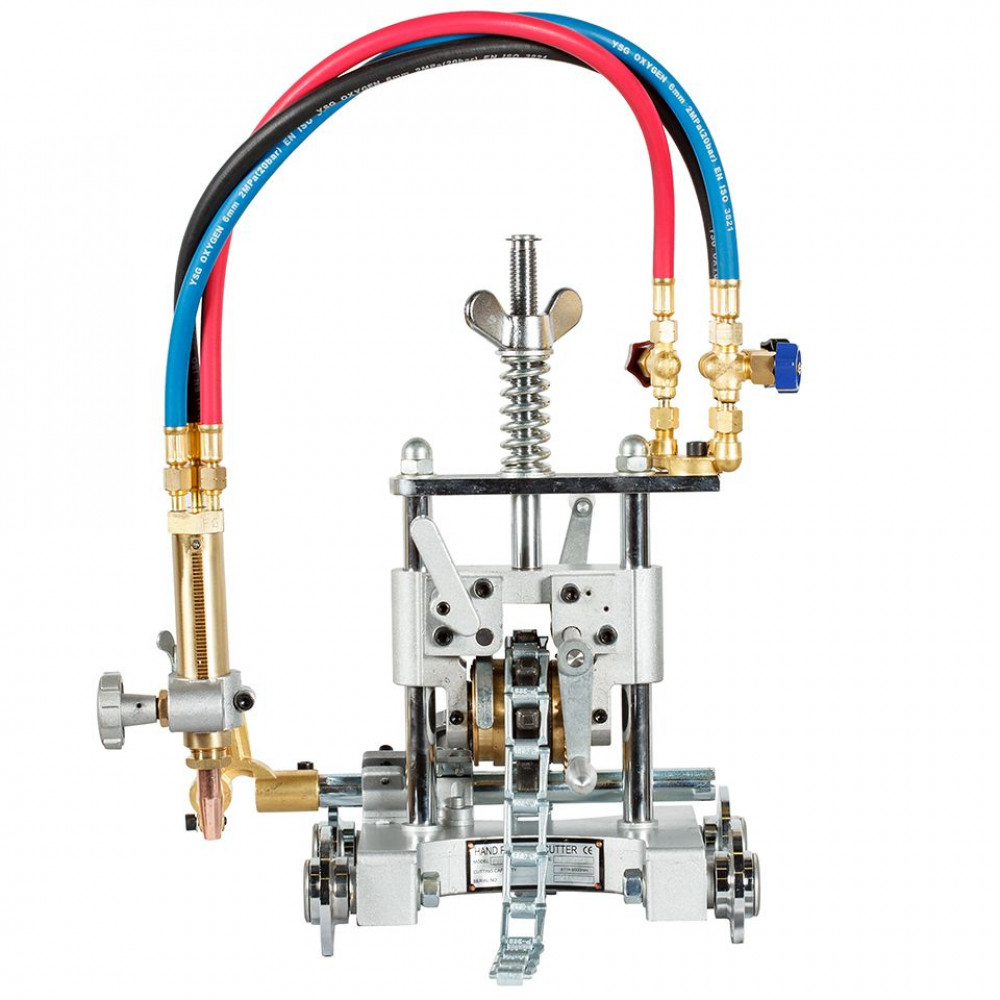

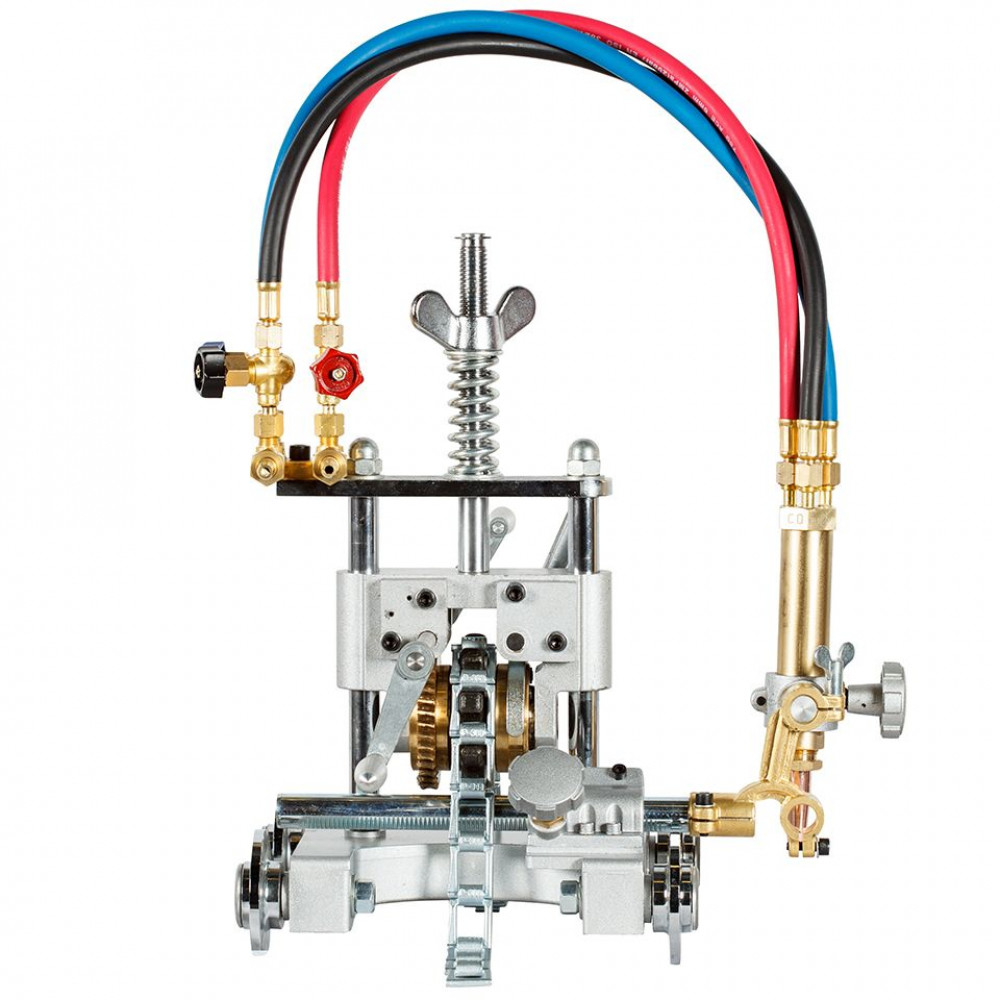

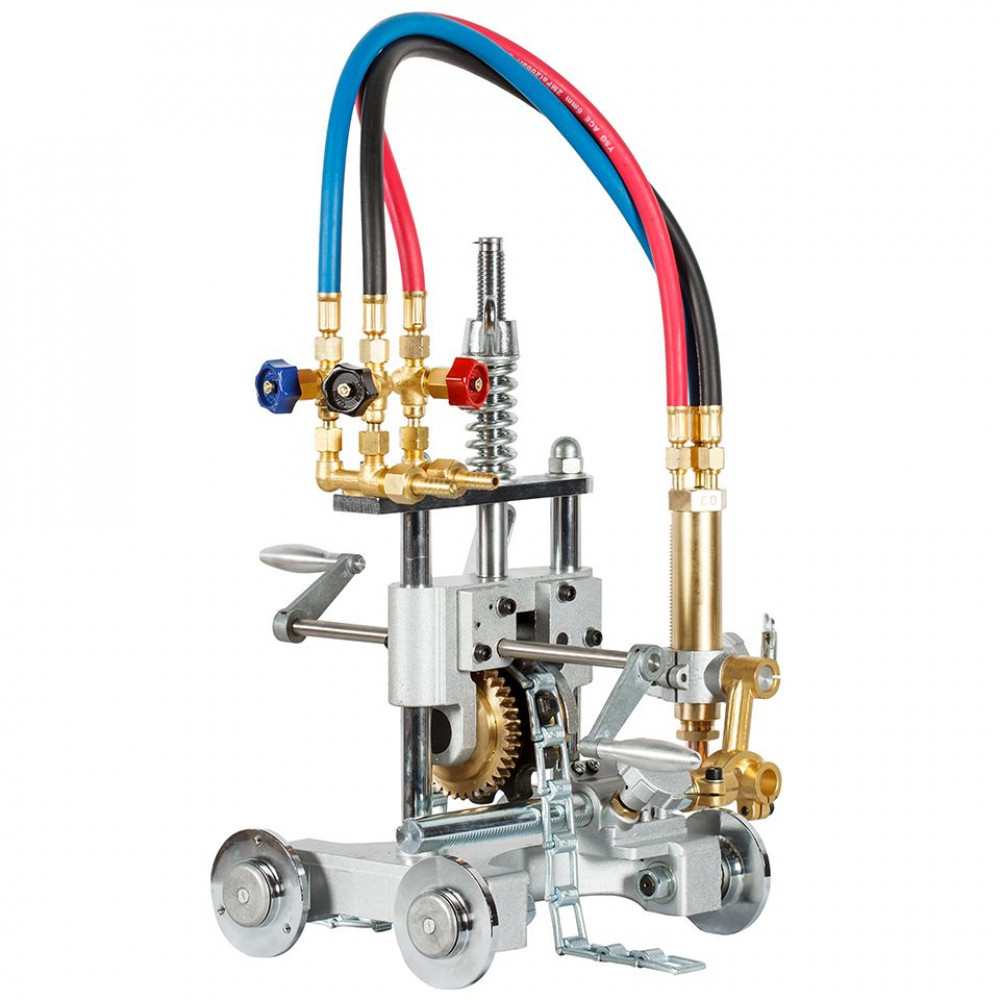

Машина термической резки ПТК CG2-11G
ПТК 30937-01
Сертификат официальногоМашина термической резки ПТК CG2-11G используется для резки труб диаметром до 600 мм. С дополнительным комплектом направляющей цепи можно расширить диапазон диаметров разрезаемых труб до 1420 мм.
CG2-11G может разрезать трубы с толщиной стенки до 50 мм. Машина способна производить рез и одновременное снятие фаски. Если изначально правильно подобраны мундштуки, то гарантируется чистота реза поверхности, и нет необходимости вторичной механической обработки.
Ручной привод машины термической резки позволяет эксплуатировать её при полном отсутствии электропитания.
Машина CG2-11G активно применяется при резке стальных труб, при производстве котельного оборудования, в кораблестроении, нефтяной и химической промышленности.
Особенности
- Быстрая установка и настройка машины.
- Нет необходимости тщательно подготавливать и очищать трубу в предполагаемом месте реза.
- Машинный резак комплектуется безопасными газосмесительными мундштуками внутрисоплового смешения для работы на горючем газе – пропан.
- Дополнительно машинный резак может комплектоваться мундштуками для работы на ацетилене.
Машина термической резки состоит из
- Каретка с ручным приводом – 1 шт.
- Суппорт резака в сборе – 1 шт.
- Коллектор газовый с 3-мя вентилями – 1 шт.
- Комплект газовых рукавов с развальцованными присоединительными гайками (L=600 мм, 3 шт) – 1 комп.
- Резак машинный – 1 шт.
- Цепь для труб диаметром до 600 мм (комплект из 80 звеньев) – 1 шт.
- Набор для чистки мундштуков - 1 шт.
- Торцевой гаечный ключ - 1 шт.
- Отвертка для сборки машины - 1 шт.
- Мундштуки пропановые газосмесительные № 2РМ и № 3РМ – 1/1 шт.
Комплектация
- Машина термической резки CG2-11G в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
| Артикул: | 001.030.008 |
| Вертикальное перемещение резака, мм | до 50 |
| Вес машины, кг | 10,5 |
| Габаритные размеры машины, мм | 250х250х400 |
| Горизонтальное перемещение резака, мм | до 100 |
| Диаметр разрезаемых труб, мм | 150-600 |
| Количество резаков, шт | 1 |
| Перемещение | Цепь |
| Поперечное перемещение резака, мм | до 150 |
| Привод | Ручной |
| Рабочий газ | Пропан/Ацетилен |
| Толщина стенок разрезаемых труб, мм | до 50 |
| Угол наклона резака,° | до 45 |
