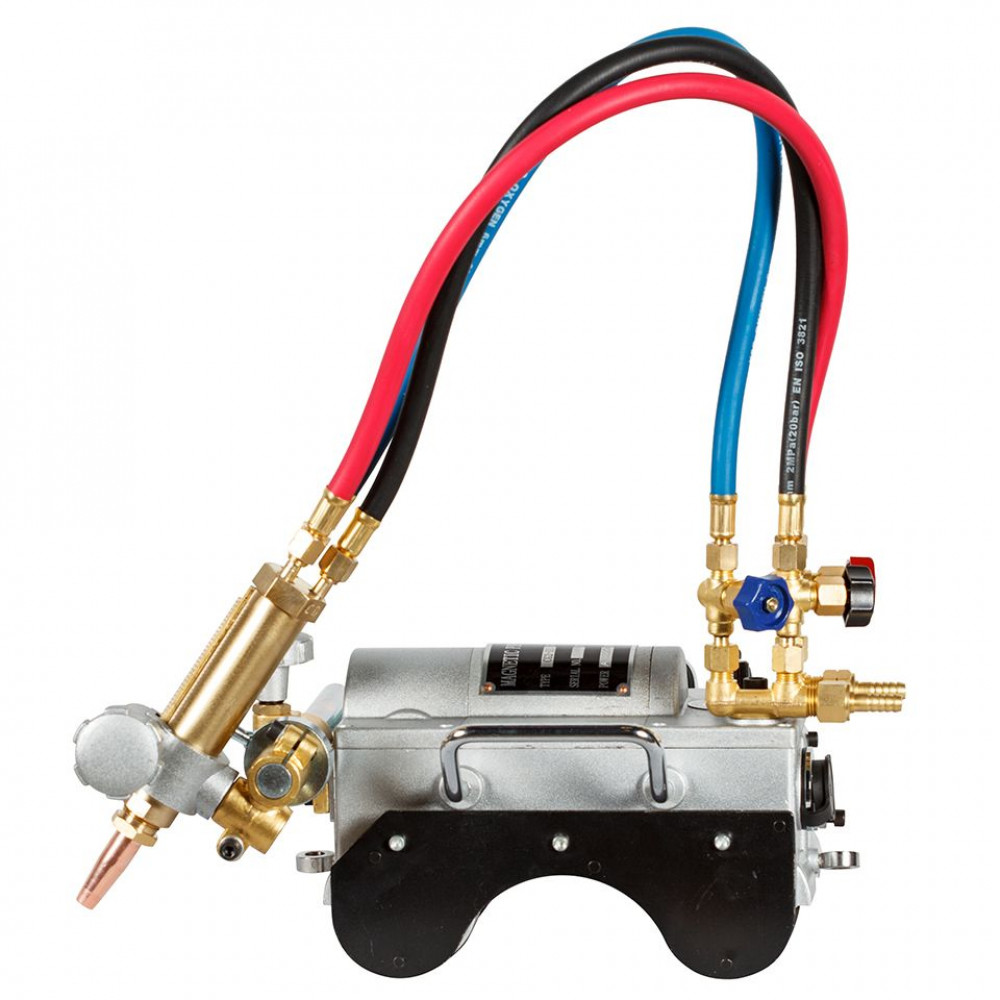

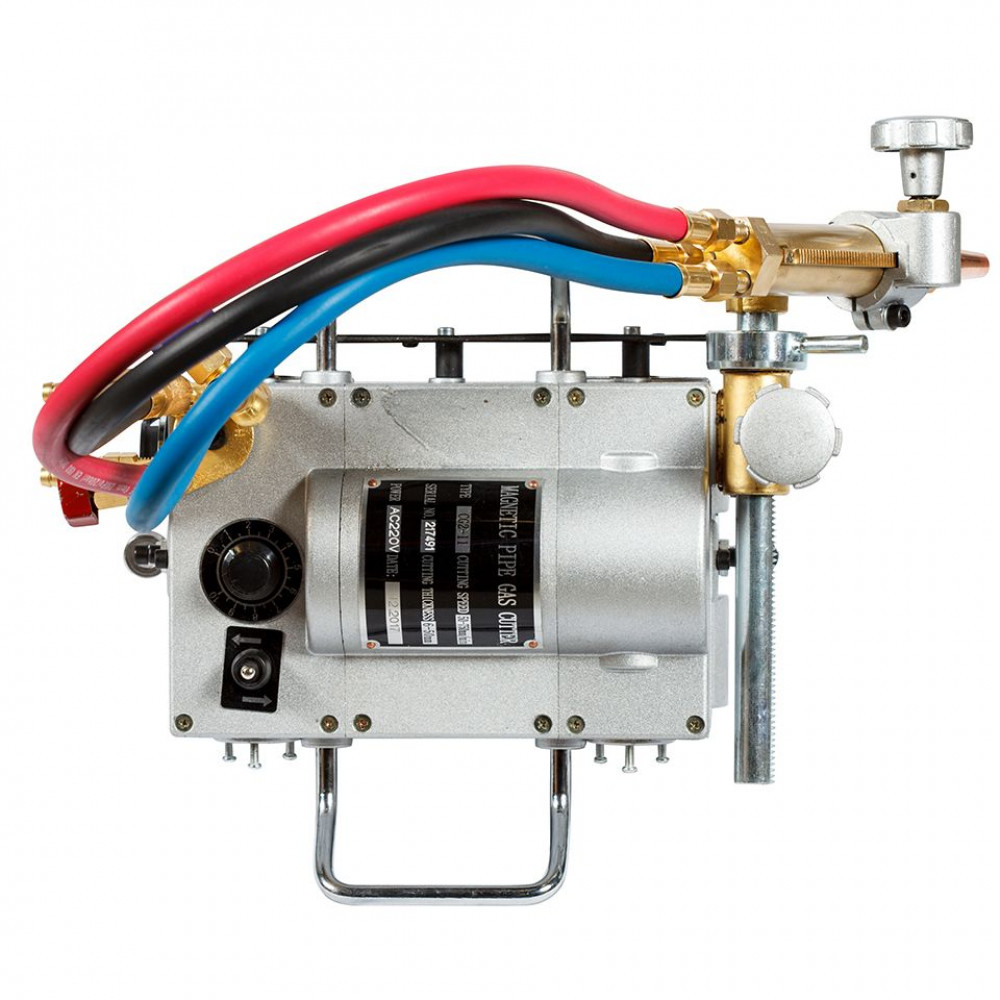

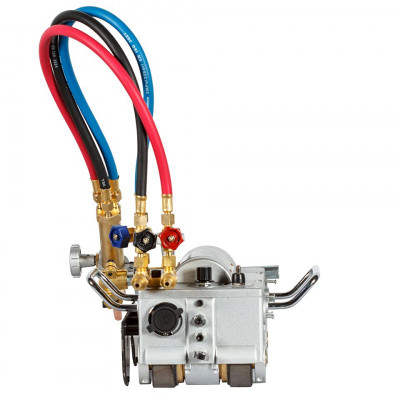

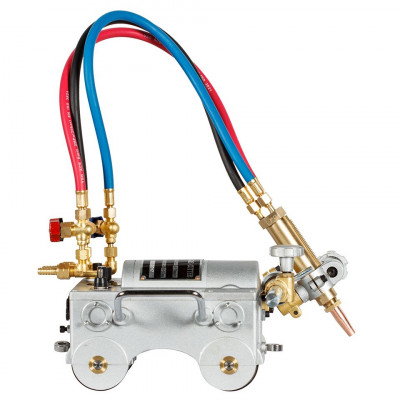

Машина термической резки ПТК CG2-11
ПТК 30869-01
Сертификат официальногоМашина термической резки ПТК CG2-11 используется для резки труб диаметром до 600 мм. Машина на магнитных колесах. С дополнительным комплектом бандажа на магнитных стойках можно расширить диапазон диаметров разрезаемых труб до 1420 мм и производить резку вертикальных труб.
CG2-11 может разрезать трубы с толщиной стенки до 50 мм. Машина способна производить рез и одновременное снятие фаски. Если изначально правильно подобраны мундштуки, то гарантируется чистота реза поверхности, и нет необходимости вторичной механической обработки.
Машина может резать снаружи, внутри или вдоль осевой линии трубы. Дополнительное преимущество CG2-11 в том, что она режет вертикальные и горизонтальные листы.
Машина оснащена электрическим приводом. Скорость резки 50-780 мм/мин.
Машина CG2-11 активно применяется при резке стальных труб, при производстве котельного оборудования, в кораблестроении, нефтяной и химической промышленности.
Особенности
- Быстрая установка и настройка машины.
- Увеличенная скорость реза.
- Машинный резак комплектуется безопасными газосмесительными мундштуками внутрисоплового смешения для работы на горючем газе – пропан.
- Дополнительно машинный резак может комплектоваться мундштуками для работы на ацетилене.
Машина термической резки состоит из
- Каретка с электрическим приводом – 1 шт.
- Суппорт резака со штангой – 1 шт.
- Коллектор газовый с вентилями – 1 шт.
- Комплект газовых рукавов с развальцованными присоединительными гайками – 3 шт. по 600 мм.
- Резак машинный – 1 шт.
- Мундштуки пропановые газосмесительные № 1РМ и № 2РМ – 1/1 шт.
- Сетевой кабель 5000 м - 1 шт.
Комплектация
- Машина термической резки CG2-11 в сборе
- Руководство по эксплуатации – 1 шт.
| Артикул: | 001.030.010 |
| Вертикальное перемещение резака, мм | до 50 |
| Вес машины, кг | 18,5 |
| Габаритные размеры машины, мм | 350х310х280 |
| Диаметр разрезаемых труб, мм | 200-600 |
| Количество резаков, шт | 1 |
| Напряжение питающей сети, В | 220±10% |
| Перемещение | Магнитные колёса |
| Поперечное перемещение резака, мм | до 150 |
| Привод | Электрический |
| Рабочий газ | Пропан/Ацетилен |
| Скорость резки, мм/мин | 50-780 |
| Толщина стенок разрезаемых труб, мм | до 50 |
| Угол наклона резака,° | до 45 |
