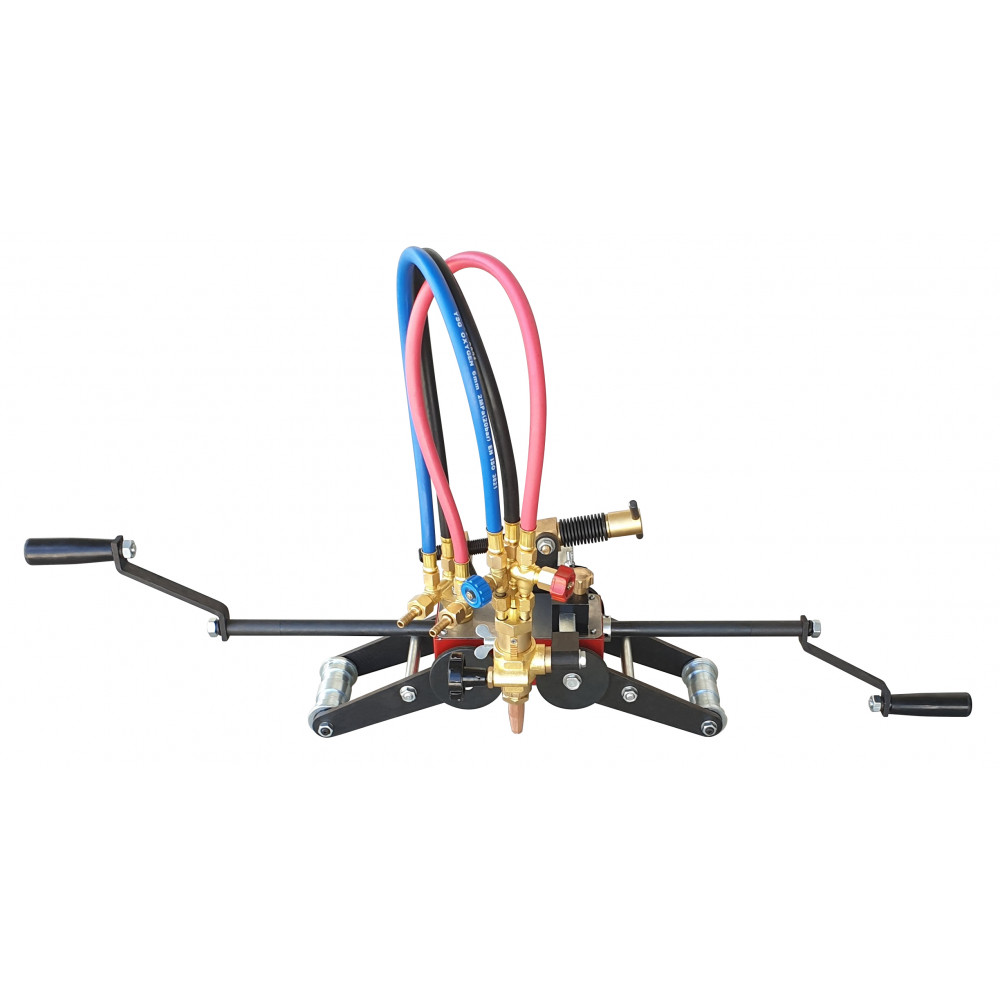

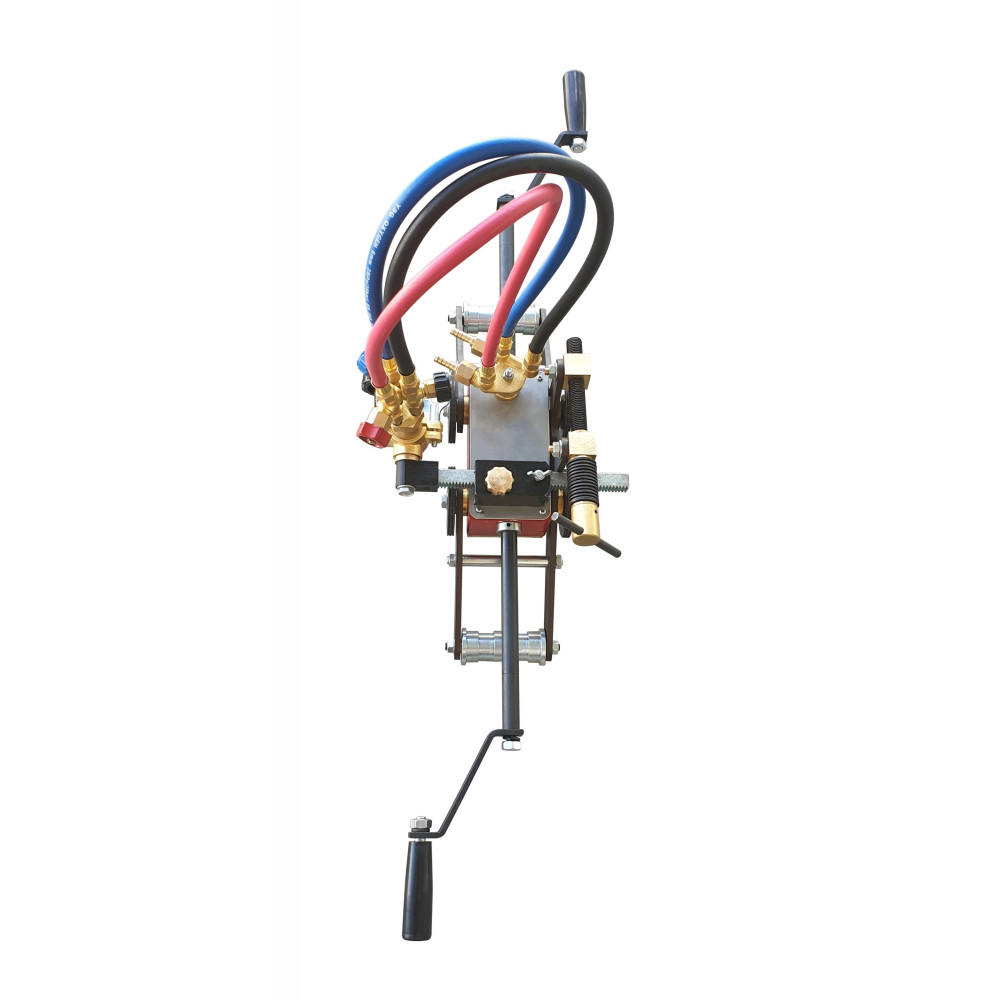

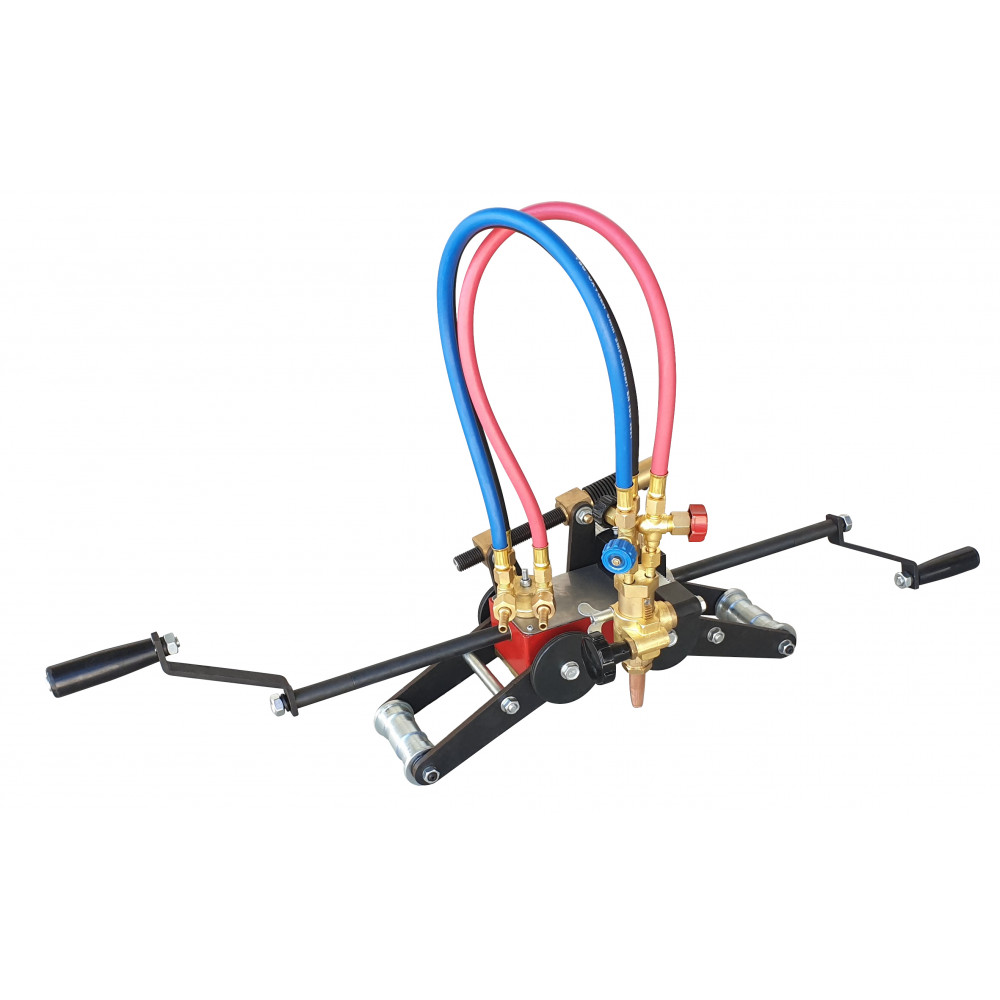

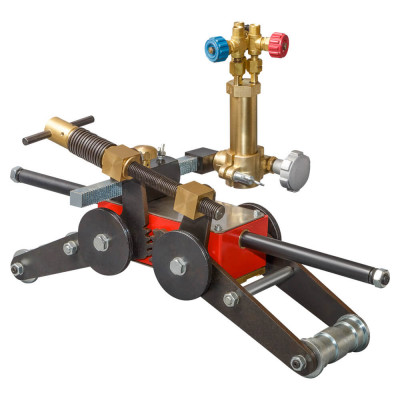

Машина термической резки CG2-11L используется для резки, требующей небольшого отклонения от радиальной оси, ограниченного свободного пространства вокруг трубы, или резки вертикальных труб и труб большого диаметра. Максимальный диаметр разрезаемых труб может составлять 1400 мм.
Для перемещения вокруг трубы используется бандаж (лента). Бандаж изготовлен из легкого сплава нержавеющей стали. Для каждого диаметра трубы необходимо приобретать бандаж определённой длины.
CG2-11L может разрезать трубы с толщиной стенки до 25 мм и подготавливать кромки под сварку. Если изначально правильно подобраны мундштуки, то гарантируется чистота реза поверхности, и нет необходимости вторичной механической обработки.
Машина CG2-11L активно применяется при резке стальных труб среднего и большого диаметра, при производстве котельного оборудования, в кораблестроении, нефтяной и химической промышленности.
Особенности:
- Резка труб большого диаметра или в условиях ограниченного пространства.
- Быстрая установка и настройка машины.
- Машинный резак комплектуется безопасными газосмесительными мундштуками внутрисоплового смешения для работы на горючем газе – пропан.
- Дополнительно машинный резак может комплектоваться мундштуками для работы на ацетилене.
Комплектация:
- Машина термической резки CG2-11L в сборе
- Руководство по эксплуатации – 1 шт.
Машина термической резки состоит из:

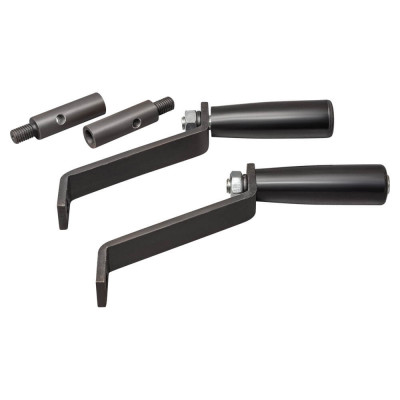

- Каретка с ручным приводом – 1 шт.
- Суппорт резака со штангой – 1 шт.

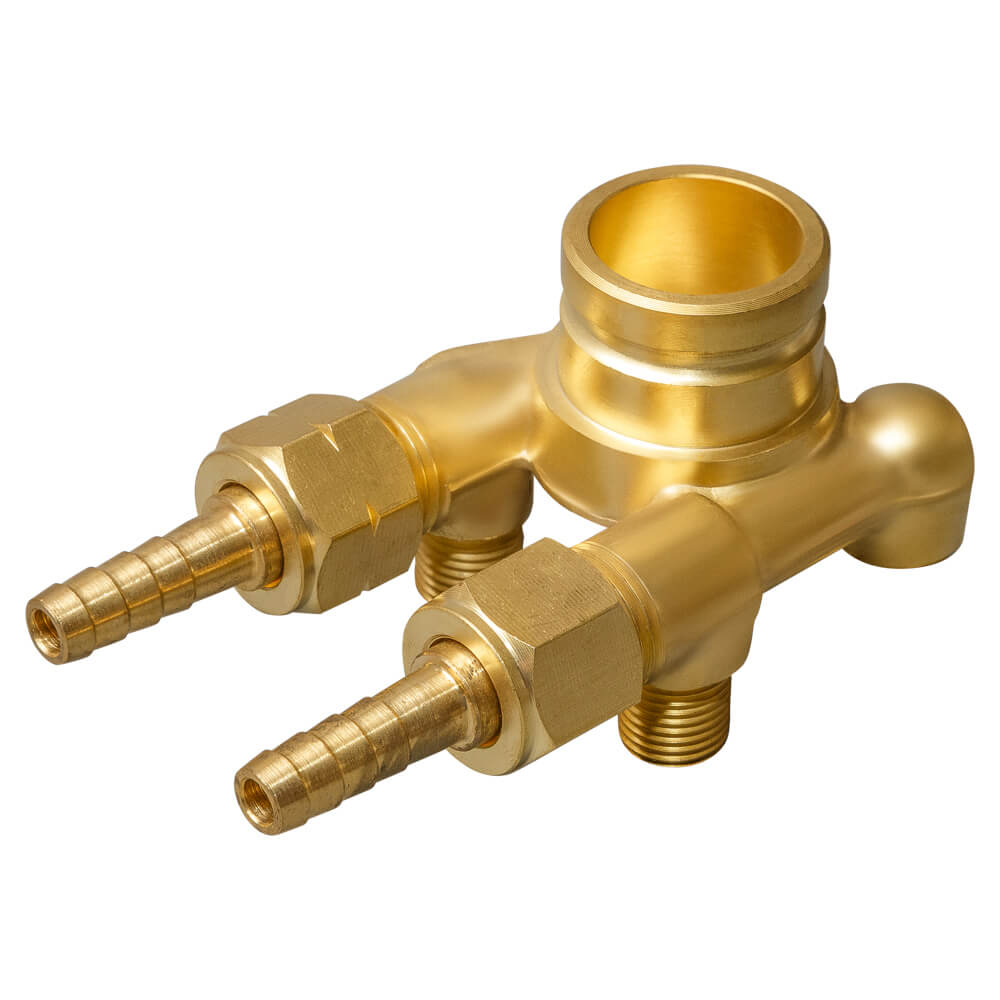

- Коллектор газовый с вентилями – 1 шт.
- Комплект газовых рукавов с развальцованными присоединительными гайками – 3 шт. по 600 мм.

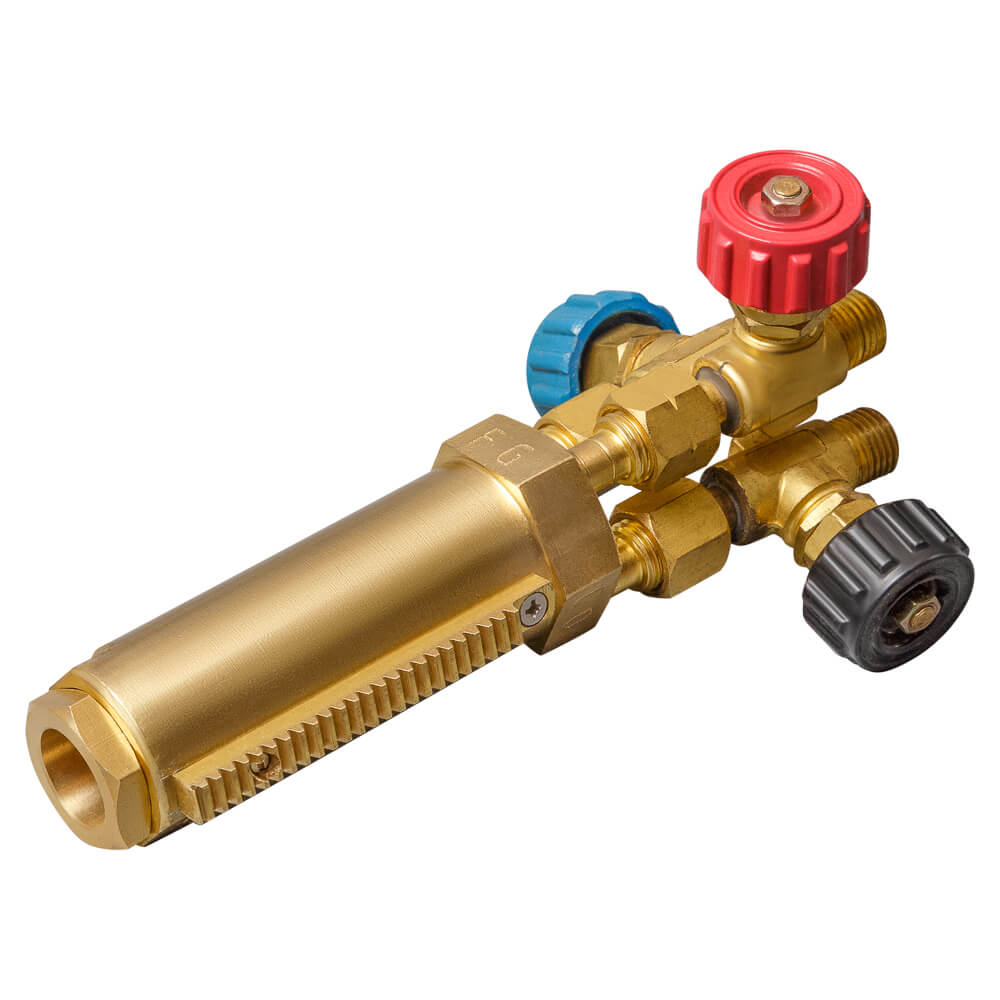

- Резак машинный с зубчатой рейкой – 1 шт.
- Мундштуки пропановые газосмесительные № 2РМ – 1 шт.
- Бандаж для фиксации машины на трубе (L=2,2 м) – 1 шт.
Вертикальное перемещение резака, мм | до 50 |
Вес машины, кг | 9,8 |
Габаритные размеры машины, мм | 350х180х180 |
Диаметр разрезаемых труб, мм | 320—1400 |
Количество резаков, шт | 1 |
Перемещение | Бандаж |
Поперечное перемещение резака, мм | до 100 |
Привод | Ручной |
Рабочий газ | Пропан/Ацетилен |
Толщина стенок разрезаемых труб, мм | до 25 |
Угол наклона резака,° | до 45 |
