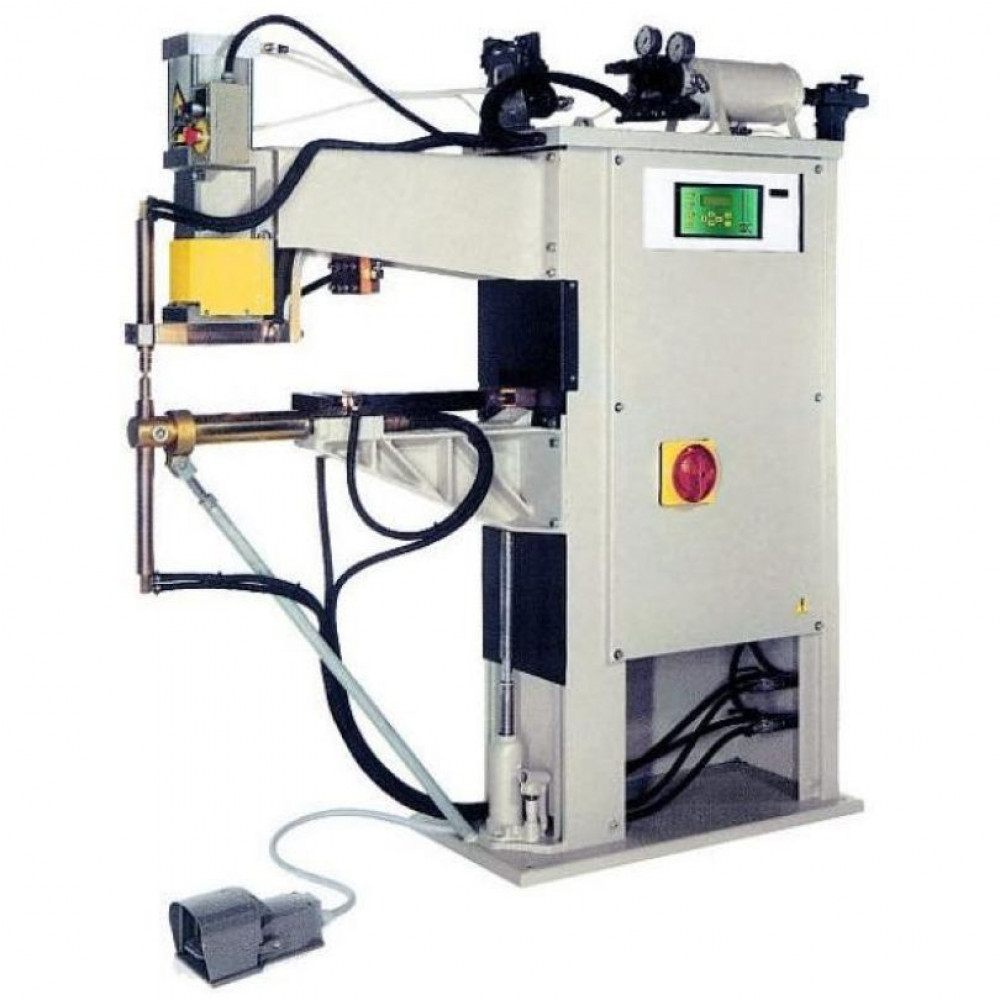

Машина контактной точечной сварки TECNA 8207
-
https://linksvar.com:443/mashina-kontaktnoj-tochechnoj-svarki-tecna-8207/
5/5 5Цена по запросу
В наличии
Машина контактной точечной сварки TECNA 8207 предназначена для двухсторонней точечной и рельефной сварки.
Особенности
- Модульная конструкция механической части, плеч, креплений и цилиндров;
- Цилиндр с хромированным стержнем для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение;
- Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды;
- Опускание цилиндров без давления для технического обслуживания и регулировки;
- Регулируемый цилиндр двойного хода, управляемый ключом;
- Встроенная система фильтров и бака сжатого воздуха и устройством отключения подачи сжатого воздуха;
- Клапаны регулировки скорости цилиндров; виброгаситель на конце хода и глушители на выпускном отверстии для воздуха, снижающие шум при работе;
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки;
- Предварительная настройка параметров работы двухступенчатого педального блока управления для непосредственного вызова запрограммированного сварочного цикла;
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток;
- Синхронный полупроводниковый контактор, изолированный от контура охлаждающей воды защитным термостатом;
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу);
- Кнопка аварийного останова для немедленного отключения машины;
- Блок управления ТЕ 500 с индикацией величины сварочного тока, блок ТЕ 526 по отдельному заказу.
Комплектация
- Машина контактной точечной сварки TECNA 8207;
- Двухкнопочный блок управления на подставке с регулируемой высотой;
- Плечи с вылетом 540мм;
- Электроды для рельефной сварки вылетом 420мм;
- Комплект дополнительного оборудования.
| Ø подающего шланга | 15 |
| Артикул: | TECNA_8207 |
| Водяное охлаждение, л/мин | 8 |
| время сварки (циклов) | 21 |
| Вылет D, мм | 420 |
| Вылет L, мм | 540 |
| Двойной ход (стандарт) | 60 |
| Кол-во/шаг пазов | 2х63 |
| Макс. усилие на электродах при давлении 6 бар (опция 8236-8237), даН | 1242 |
| Макс. усилие на электродах при давлении 6 бар (стандарт), даН | 736 |
| Макс. ход | 100 |
| Макс. ход, Н/м³ | 15,4 |
| Максимальная сварочная мощность, кВА | 230 |
| Максимальный раствор, мм | 475 |
| Максимальный сварочный ток для алюминия, кА | 30 |
| Максимальный сварочный ток для стали, кА | 27 |
| Масса нетто (приблизительно), кг | 545 |
| Машины для точечной и рельефной сварки | да |
| Машины для точечной сварки | да |
| Минимальный раствор, мм | 175 |
| Напряжение питания 50 Гц, В | 400 |
| Напряжение холостого хода во вторичном контуре, В | 8,3, 7,5, 6,7, 6,1 |
| Номинальная мощность при ПВ=50%, кВА | 80 |
| Опция 8235, Н/м³ | 9,4 |
| Подача сжатого воздуха | 6,5 |
| Предохранители с задержкой срабатывания, А | 160 |
| рабочий ход (мм) | 50 |
| Размеры пластин | 120/140 |
| Регулируемый двойной ход (опция 8236-8237) | 0-80 |
| сварочный ток (кА) | 25 |
| Сечение кабеля при длине L=30 м, мм² | 70 |
| скорость сварки (точек/мин) | 6 |
| Стандартный вариант, Н/м³ | 4,6 |
| Тепловой ток при ПВ=100%, А | 6800 |
| Ток короткого замыкания, кА | 34 |
| Уровень шума при работе, дБ(А) | 72 |
