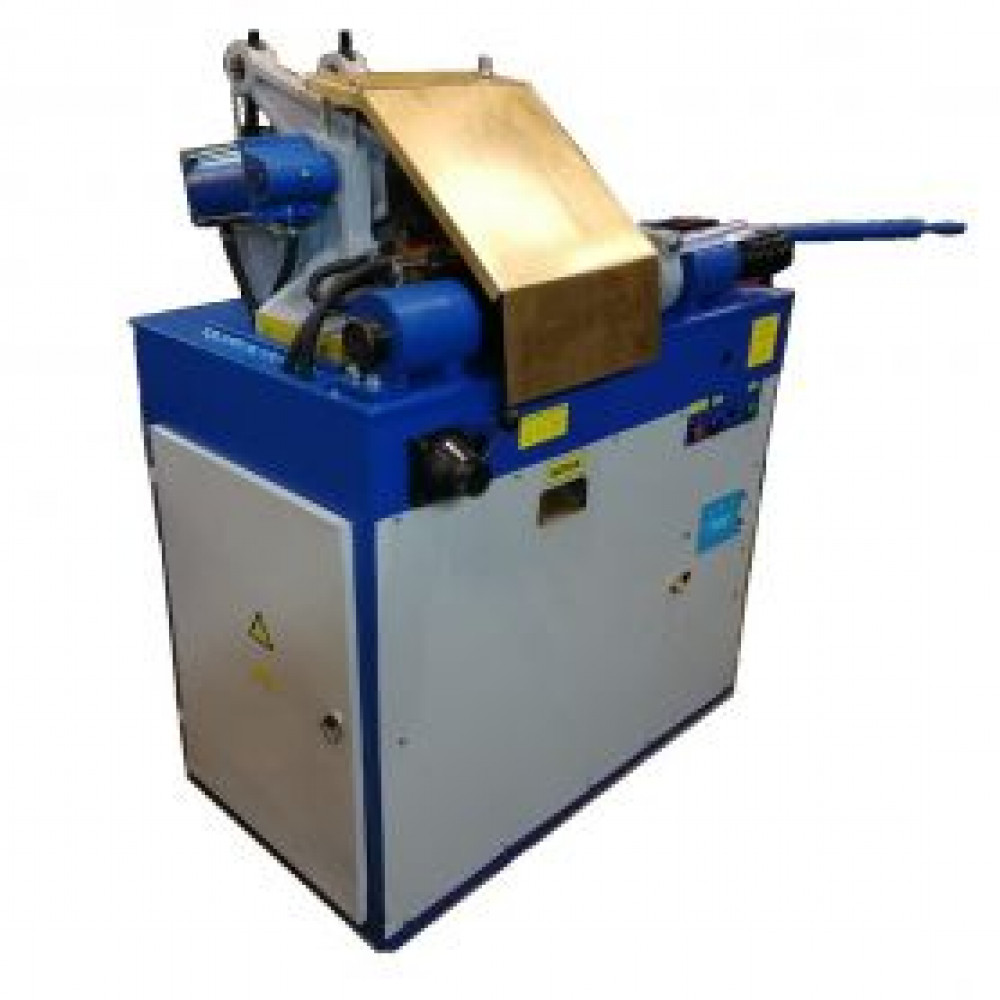

Машина контактной стыковой сварки ЮГ-Сварка МСО-201
-
https://linksvar.com:443/mashina-kontaktnoj-stykovoj-svarki-yug-svarka-mso-201/
5/5 5Цена по запросу
В наличии
Машина ЮГ-Сварка МСО-201 предназначена для стыковой сварки непрерывным оплавлением и оплавлением с предварительным подогревом
- деталей из низкоуглеродистой стали сечением 120 – 1000 мм2;
- заготовок инструмента и заготовок строительных конструкций из низколегированной стали, включая арматуру железобетона II и III классов, диаметром до 32 мм включительно;
- на машине установлен микропроцессорный контроллер, позволяющий точно нормировать величину сварочного тока и режимы отжига деталей после сварки;
- для удобства пользователей в память блока управления можно ввести до 9 программ сварки.
Машина состоит из
- Блок управления;
- Зажима неподвижного и зажима подвижного;
- Корпуса;
- Привода осадки;
- Привода оплавления;
- Системы охлаждения;
- Электрического и пневматического устройств.
Внутри корпуса встроены
- Сварочный трансформатор;
- Панель с элементами электрической схемы (часть из них смонтирована на переднем щите корпуса);
- Пневмоцилиндр осадки;
- Система охлаждения.
| Артикул: | ug-svarka-mso-201 |
| Вторичное напряжение холостого хода, В | 5,4-6,7-8,9 |
| Вторичное напряжение холостого хода, В, не менее | 4,7 /5,2 / 6,0 / 6,7 |
| Габаритный размеры, мм | 1050х1000х1400 |
| Длительная производительность при сварке стержней номинального диаметра, сварок/ч, не менее | 120 |
| Длительная производительность при сварке стержней сечением 320 мм2, сварок/ч, не менее | 140 |
| из низколегированной стали | 120 – 800 |
| из низкоуглеродистой стали | 120 – 1000 |
| Масса, кг, не более | 750 |
| Мощность при ПВ = 50 %, кВА | 61 |
| Наибольшая допустимая длительная мощность, кВА, не более | 43 |
| Наибольшая кратковременная производительность при сварке стержней номинального диаметра, сварок/ч, не менее | 160 |
| Наибольшая потребляемая мощность при коротком замыкании, кВА | 310 |
| Наибольшая скорость осадки, мм/с, не менее | 40 |
| наибольшее при давлении 0,62МПа | 2500 |
| Наибольший вторичный ток, кА, не менее | 45 |
| Наибольший расчетный расход воздуха при давлении 0,49 МПа в цилиндрах осадки и зажатия, м3/ч, не более | 0,5 |
| наименьшее | 500 |
| Номинальная ступень, № | 3 |
| Номинальное напряжение питающей сети, В | 380 |
| номинальное при давлении 0,5МПа | 2000 |
| Номинальное усилие сжатия, не менее, даН | 4000 |
| Номинальный вторичный ток, кА | 35 |
| Номинальный диаметр свариваемых деталей из низколегированной стали (арматура типа АІІІ), мм | 10-32 |
| Номинальный диаметр свариваемых деталей из низкоуглеродистой стали, мм | 10-35 |
| Номинальный длительный вторичный ток, кА, не менее | 8 |
| Охлаждение электродов | водяное, принудительное |
| Расход охлаждающей воды, л/ч | 300 |
| Скорость плавления, мм/с | 0,5-5 |
| Сопротивление вторичного контура постоянному току, мкОм | 58 |
| Ход подвижной плиты, мм, не менее | 25 |
| Частота питающей сети, Гц | 50 |
