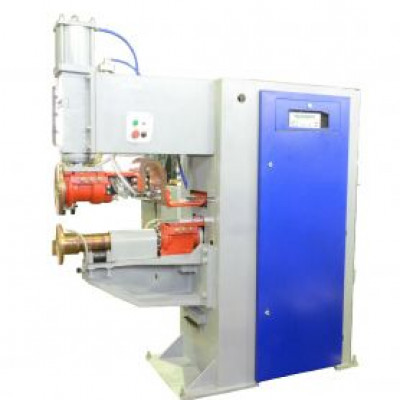

Машина контактная шовной сварки ЮГ-Сварка МШ 3207Н

Предназначена для электрической шовной контактной сварки низкоуглеродистых сталей, легированной стали типа 12Х18Н9Т, титановых сплавов марки ОТ4, алюминиевых сплавов. Машина используется для присоединения деталей внахлёст и для получения герметичных швов. Машина обеспечивает три вида шовной сварки: непрерывную, прерывистую и шаговою.

Машина оборудована и укомплектована

• сварочными роликами с внутренним охлаждением, обеспечивающими повышенную коррозионную стойкость изделия (дополнительно возможно подключение внешнего охлаждения роликов проточной водой);
• приводом сжатия с использованием направляющих и кареток с шарикоподшипниками, обеспечивающими повышенную плавность хода;
• датчиками для измерения усилия сжатия и сварочного тока;
• частотно-регулируемым приводом вращения сварочных роликов;
• оригинальными контактно-щеточными механизмами с улучшенной системой прижима щеток к подвижному валу для уменьшения тепловых потерь в сварочных головках;
• современным микропроцессорным регулятором РКС-099М;

Система управления обеспечивает

• работу машины в режимах прихватки, сварки и наладки;
• измерение и отображение текущих параметров (тока, усилия), результатов последней сварки;
• диагностику состояния машины и системы управления;
• задание выдержек времени как в периодах, так и в полупериодах питающей сети;
• измерение сетевого напряжения и компенсацию его изменений;
• хранение в энергонезависимой памяти до 16 технологических программ сварки;
• допусковый контроль по величине тока и усилию.

Трансформатор сварочный

• Номинальное напряжение первичной обмотки, В — 325+/-1;
• Частота питающей сети — 50Гц;
• Кол-во ступеней регулирования – не менее 8;
• Номинальная ступень – 8;
• Коэффициенты трансформации по ступеням 80/72/68/62/58/52/46/40;
• Ток длительный вторичный, кА, не менее 22;
• Мощность номинальная при ПВ=50%, кВа, не менее 270;
• Тип охлаждения – водяное;
• Масса трансформатора, не более, кг -320.

Регулятор контактной сварки

• измерение сетевого напряжения и компенсацию его изменений;
• отсчет выдержек времени как в периодах, так и в полупериодах сетевого напряжения;
• защиту от зарегулирования;
• возможность изменения величины тока в шовном режиме по внешнему сигналу;
• сохранение в энергонезависимой памяти 16 режимов(программ) сварки с возможностью выбора их с внешнего переключателя;
• отображение параметров программ сварки и текущих параметров на 4-х строчном ЖК-индикаторе;
• программное обеспечение, позволяющее: сохранять в памяти персонального компьютера архивы паспортов сварки, просматривать их;
• составлять программы сварки, с последующим переносом на SD карту(по запросу).

Параметры цикла сварки

• количество позиций цикла сварки, не менее 12;
• кол-во режимов работы по усилию, не менее 5;
• кол-во позиций нагрева, не менее 3;
• кол-во программ сварки, 16.

Комплектация

• Машина МШ-3207Н - 1шт.;
• Педаль привода - 1шт.;
• Автономный блок охлаждения - 1шт.;
• Комплект сварочных роликов - 1шт.;
• Комплект кабелей и шлангов для внешнего монтажа - 1шт.;
• Стандартный комплект ЗИП - 1шт.;
• Эксплуатационная документация - 1шт.
