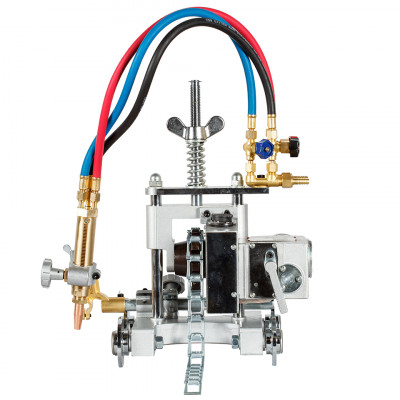

Машина термической резки CG2-11D используется для резки труб диаметром до 600 мм. С дополнительным комплектом направляющей цепи можно расширить диапазон диаметров разрезаемых труб до 1420 мм.
CG2-11D может разрезать трубы с толщиной стенки до 50 мм. Машина способна производить рез и одновременное снятие фаски. Если изначально правильно подобраны мундштуки, то гарантируется чистота реза поверхности, и нет необходимости вторичной механической обработки.
Машина оснащена электрическим приводом. В комплект поставки входит пульт управления, что делает CG2-11D более мобильной и комфортной при эксплуатации.
Машина CG2-11D активно применяется при резке стальных труб, при производстве котельного оборудования, в кораблестроении, нефтяной и химической промышленности.
Особенности:
- Быстрая установка и настройка машины.
- Увеличенная скорость реза
- Нет необходимости тщательно подготавливать и очищать трубу в предполагаемом месте реза.
- Машинный резак комплектуется безопасными газосмесительными мундштуками внутрисоплового смешения для работы на горючем газе – пропан.
- Дополнительно машинный резак может комплектоваться мундштуками для работы на ацетилене.
Комплектация:
- Машина термической резки CG2-11D в сборе
- Руководство по эксплуатации – 1 шт.
Машина термической резки состоит из:
- Каретка с электрическим приводом – 1 шт.
- Блок питания с пультом – 1 шт.
- Суппорт резака со штангой – 1 шт.
- Коллектор газовый с вентилями – 1 шт.
- Комплект газовых рукавов с развальцованными присоединительными гайками – 3 шт. по 600 мм.
- Резак машинный с зубчатой рейкой – 1 шт.
- Цепь для труб диаметром до 600 мм (комплект из 80 звеньев) – 1 шт.
- Мундштуки пропановые газосмесительные № 1РМ и № 2РМ – 1/1 шт.
| Вертикальное перемещение резака, мм | до 50 |
| Вес машины, кг | 16 |
| Габаритные размеры машины, мм | 265х420х450 |
| Диаметр разрезаемых труб, мм | 160—600 |
| Количество резаков, шт | 1 |
| Напряжение питающей сети, В | 220±10% |
| Перемещение | Цепь |
| Поперечное перемещение резака, мм | до 150 |
| Привод | Электрический |
| Рабочий газ | Пропан/Ацетилен |
| Скорость резки, мм/мин | 150—750 |
| Толщина стенок разрезаемых труб, мм | до 50 |
| Угол наклона резака,° | до 45 |
