Консольная машина термической резки Сварог Valiant 3.0

Установка Сварог Valiant 3.0 предназначена для высокопроизводительной высокоточной термической резки листового металла из низкоуглеродистой и легированной стали, а также цветных металлов и сплавов.

Машина может комплектоваться как резаком для газовой резки, так и плазменным источником питания в зависимости от задач предприятия.

Управление установкой осуществляется со встроенной панели, оснащенной клавишами управления и цветным 7' LCD дисплеем.

Современная электронная и программная части позволяют проектировать изделия и производить необходимы корректировки с панели управления без применения компьютера.

В штатную комплектацию входит пакет программного обеспечения FastCAM, благодаря которому черчение, раскрой и проверку нужных деталей можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР (система автоматического проектирования), таких как Autocad, Компас, SolidWorks.

Установка полностью совместима с источниками плазменной резки Сварог CUT 100 (J78) и CUT 160 (J47).

Особенности

• Размеры разрезаемого листа металла составляют 1500х3000 мм;
• Точность управления составляет ±0,1%;
• Автоматическая система контроля высоты (АСКБ) горелки относительно разрезаемого листа для воздушно-плазменной и газоплазменной резки оборудована шаговыми двигателями постоянного тока, выполнена в одном корпусе с контроллером;
• Перепад высоты может составлять до 100 мм;
• Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска;
• Возможность ручного наклона плазмотрона под углом, что позволяет снимать фаски на разрезаемом листе;
• Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки с высокочастотным поджигом дуги;
• Продольный рельс и поперечная балка представляют собой неразборную конструкцию, что значительно увеличивает жесткость и уменьшает появления зазоров и люфтов в подвижных узлах машины;
• Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования.
• В установку встроена панель управления контроллера ЧПУ с промышленным прочессором ARM-7 и 4 Гб мегабайтами энергонезависимой памяти под шаблоны деталей;
• Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования - САПР FastCAM, входящего в комплект. FastCAM позволяет подготовить карты раскроя для вырезки деталей с минимальным количеством отходов металла.

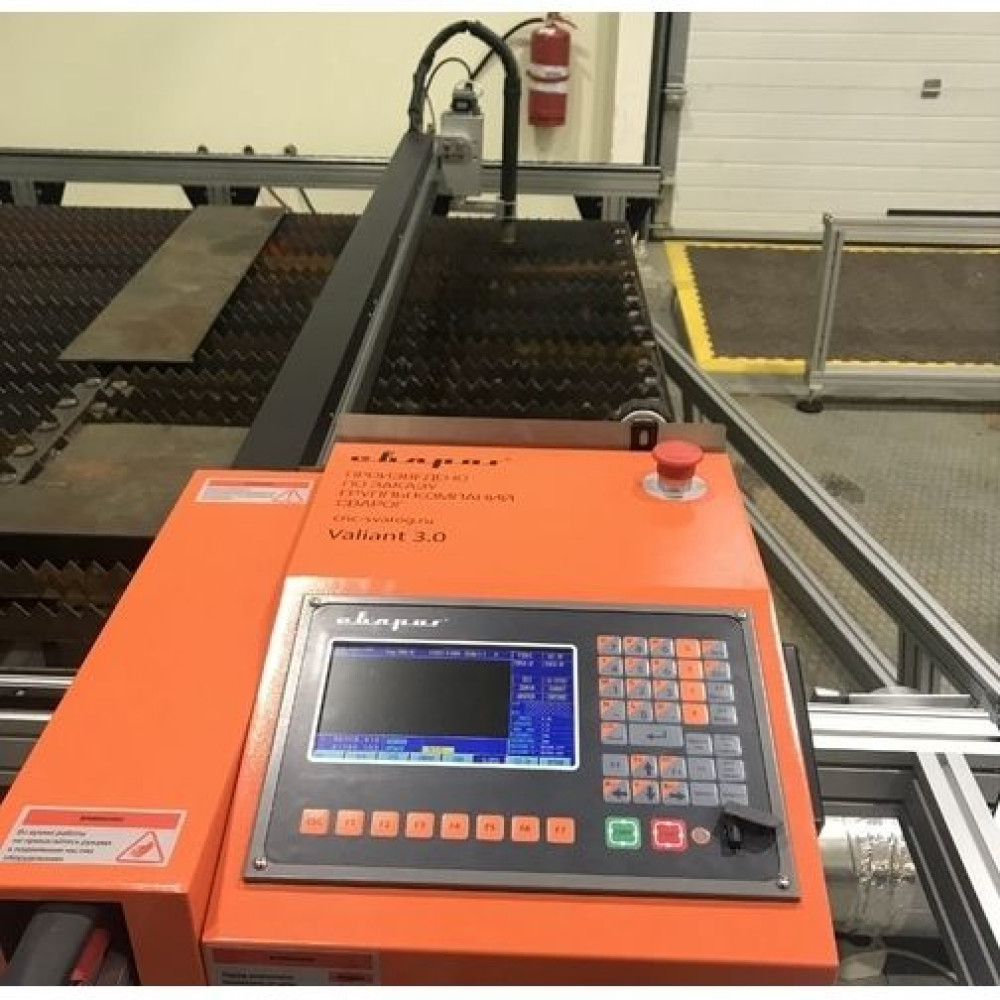

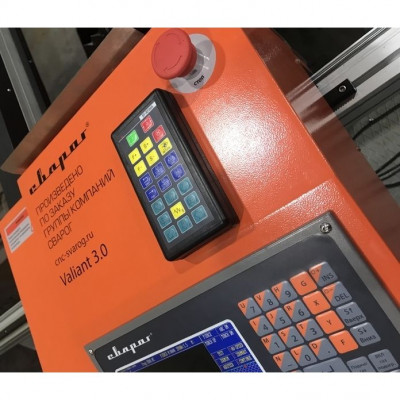

Панель управления

• Коструктивное исполнения - моноблок;
• Цветной дисплей 7' LCD;
• Промышленный процессор ARM-7;
• 4 Гб памяти отведено под пользовательские программы (шаблоны деталей);
• Загрузка шаблонов деталей через USB носитель;
• Контроллер имеет 24 встроенные модели шаблонов, которые позволяют задавать габариты, глубину врезки, угол наклона и количество деталей выбранного шаблона без использования дополнительного программного обеспечения;
• Простой и понятный интерфейс контроллера позволяет быстро обучить персонал и освоить работу в программе;
• Функция диагностики оборудования позволяет проверить порты ввода/вывода;
• Широкий перечень настроек позволяет добиться необходимого качества реза;
• Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций.
• Функция имитации реза для позиционирования и быстрой проверки рабочих размеров листа.
• Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки;
• Функция сброса всех параметров контроллера к заводским настройка.

Программное обеспечение

FastCAM бесплатно поставляется в комплекте с установкой и является одной из наиболее совершенных систем черчения, которая была разработана специально для управления двухкоординатными станками ЧПУ. Простой и понятных интерфейс позволяет быстро освоить работу в программе.

Программное обеспечение включает в себя 3 модуля:

1. CAM

   • Создание чертежей без без применения специальных CAD программ.
   • Поддержка разных форматов файлов: CAM, DFX, IGES и т.д.
2. PLOT

   • Проверка и редактирование созданной программы с симуляцией результата;
   • Создание чертежа на основе NC файла;
   • Расчет стоимости, времени и длины реза для любой операции;
3. NEST

   • Оптимизация размещения деталей на листе;
   • Автоматический и ручной интерактивные режимы оптимизации;
   • Удобный выбор вида и количества деталей, зазора, материала и размера заготовки;
   • Сохранение результата как в NC файле, так и в DFX.

Комплект поставки

• Консольная машина термической резки с ЧПУ Valiant 3.0 (1500х3000мм);
• Автоматическая система контроля высоты;
• Комплект программного обеспечения;
