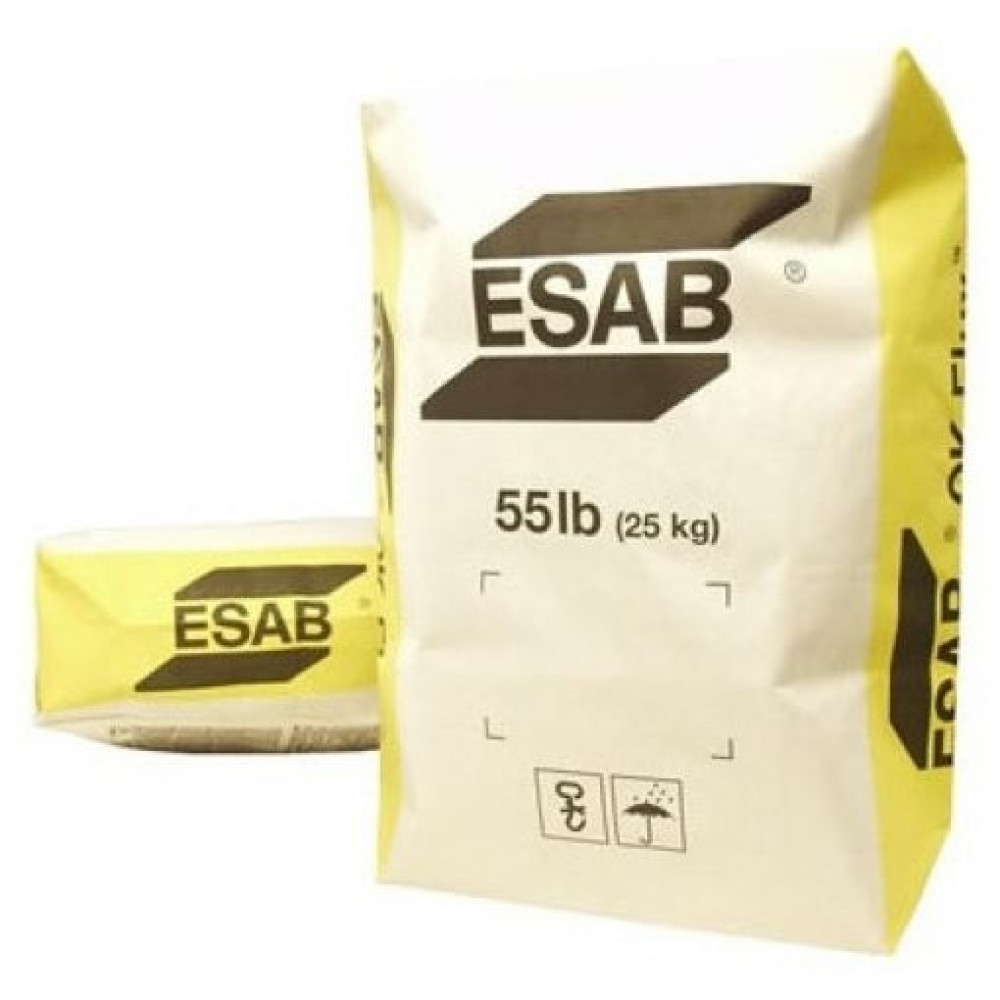

Флюс ESAB OK Flux 10.71 - основной, керамический, обеспечивающий небольшое восстановление Mn и Si. Он предназначен для одно- и многопроходной сварки стыковых соединений из углеродистых, низколегированных и высокопрочных сталей с обеспечением требуемой ударной вязкости до - 40°С. OK Flux 10.71 является флюсом алюминатно-основного типа, обладающим для данной шлаковой системы достаточно высокой электропроводностью, как на постоянном, так и на переменном токе.
Флюс OK Flux 10.71 обладает высокими для основного флюса технологическими свойствами, сохраняя при этом низкое содержание О2 в наплавленном металле, что обеспечивает получение высокой ударной вязкости
при температурах до -40°С. Требуемый уровень механических свойств металла шва достигается за счет правильного подбора сварочной проволоки, так как легирование шва преимущественно происходит через нее. Флюс OK Flux 10.71 обладает определенными преимуществами при сварке в узкую разделку, так как обеспечивает плавный переход от наплавленного к основному металлу, а также хорошую отделяемость шлаковой корки.
Особенности
Объемная масса ~ 1,2 кг/дм3
Коэффициент основности - 1,6
Химический состав
(SiO2 + TiO2) - 20%
(CaO + MgO) - 25%
(Аl2О3 + MnО) - 35%
CaF2 - 15%
Классификация: флюс в комбинации с проволокой:
OK Autrod 12.10: F6A4-EL12; F6P4-EL12 / AWS A5.17: S 35 4 AB S1 / EN756
OK Autrod 12.20: F7A4-EM12; F6P4-EM12 / AWS A5.17: S 38 4 AB S2 / EN756
OK Autrod 12.22: F7A5-EM12K; F6P5-EM12K / AWS A5.17: S 38 4 AB S2Si / EN756
OK Autrod 12.24: F8A2-EA2-A4; F7P0- EA2-A4 / AWS A5.23: S 46 2 AB S2Mo / EN756
OK Autrod 12.32: F7A5-EH12K; F7P5-EH12K / AWS A5.17: S 46 4 AB S3Si / EN756
OK Autrod 12.34: F8A4-EA4-A3; F8P2- EA4-A3 / AWS A5.23: S 50 3 AB S3Mo / EN756
Типовой химический состав наплавленного металла, %
| OK Flux 10.71/ OK Autrod | C | Si | Mn | Mo |
|---|---|---|---|---|
| 12.10 | 0,04 | 0,3 | 1,0 | - |
| 12.20 | 0,05 | 0,3 | 1,4 | - |
| 12.22 | 0,05 | 0,5 | 1,4 | - |
| 12.24 | 0,05 | 0,4 | 1,4 | 0,5 |
| 12.32 | 0,09 | 0,5 | 2,0 | - |
| 12.34 | 0,09 | 0,4 | 1,6 | 0,5 |
Типовые механические свойства наплавленного металла
| OK Flux 10.71/ OK Autrod | Предел текучести Н/мм2 | Предел прочности Н/мм2 | Ударная вязкость по Шарпи (V) при Т°С |
|---|---|---|---|
| 12.10 | 360 | 465 | 65 Дж при 40°С |
| 12.20 | 410 | 510 | 55 Дж при 40°С |
| 12.22 | 425 | 520 | 60 Дж при 40°С |
| 12.24 | 500 | 580 | 40 Дж при 29°С |
| 12.32 | 480 | 580 | 65 Дж при 40°С |
| 12.34 | 535 | 620 | 45 Дж при 40°С |
Сертификация
| OK Flux 10.71/ OK Autrod | ABS | LR | DnV | BV | GL | RS | Vd T üV |
|---|---|---|---|---|---|---|---|
| 12.10 | 3M | 3M | IIIM | 3M | 3M | - | 02551 |
| 12.20 | ЗМ, 3YM | ЗМ, 3YM | IIIYM | 3YM | 3YM | 3YM | 02552 |
| 12.22 | 4Y400M | 4Y400M | IVY40M | 4Y400M | 4Y400M | 4YM | 07376 |
| 12.24 | ЗТМ, 3YTM | ЗТ, 3YM, 3YT | IIIYTM | 3, 3YTM | 3YTM | 3YTM | 02554 |
| 12.32 | - | - | - | - | - | - | - |
| 12.34 | - | - | - | - | - | - | - |
Расход флюса
| Напряжение дуги, В | Расход флюса, (сварка на переменном токе) | Расход флюса, (сварка на постоянном токе обратной полярности) |
|---|---|---|
| 26 | 0,6 | 0,7 |
| 30 | 0,9 | 1,0 |
| 34 | 1,2 | 1,3 |
| 38 | 1,4 | 1,6 |
Диаграмма активности
(переход Mn и Si из флюса в %) Ток: постоянный, обратная полярность; Напряжение дуги - 30В; Скорость сварки - 35м/ч (60 см/мин).
