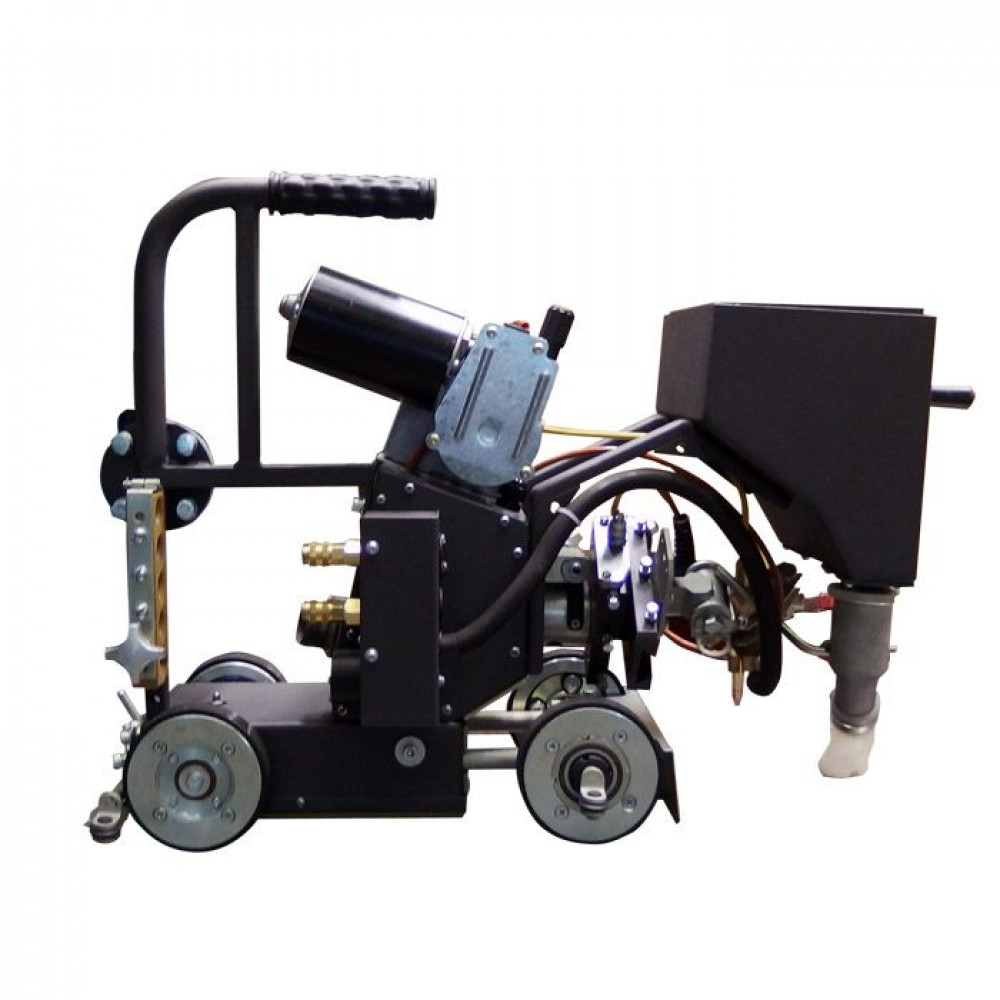

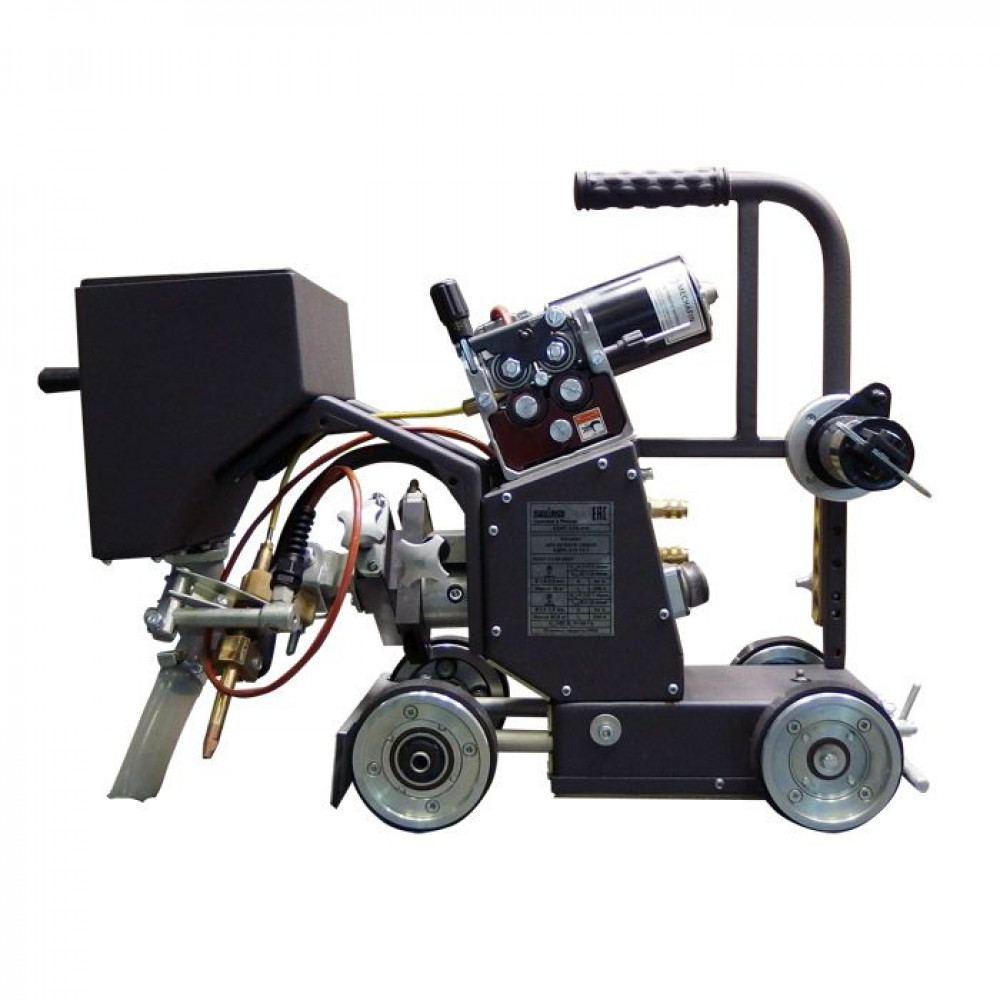

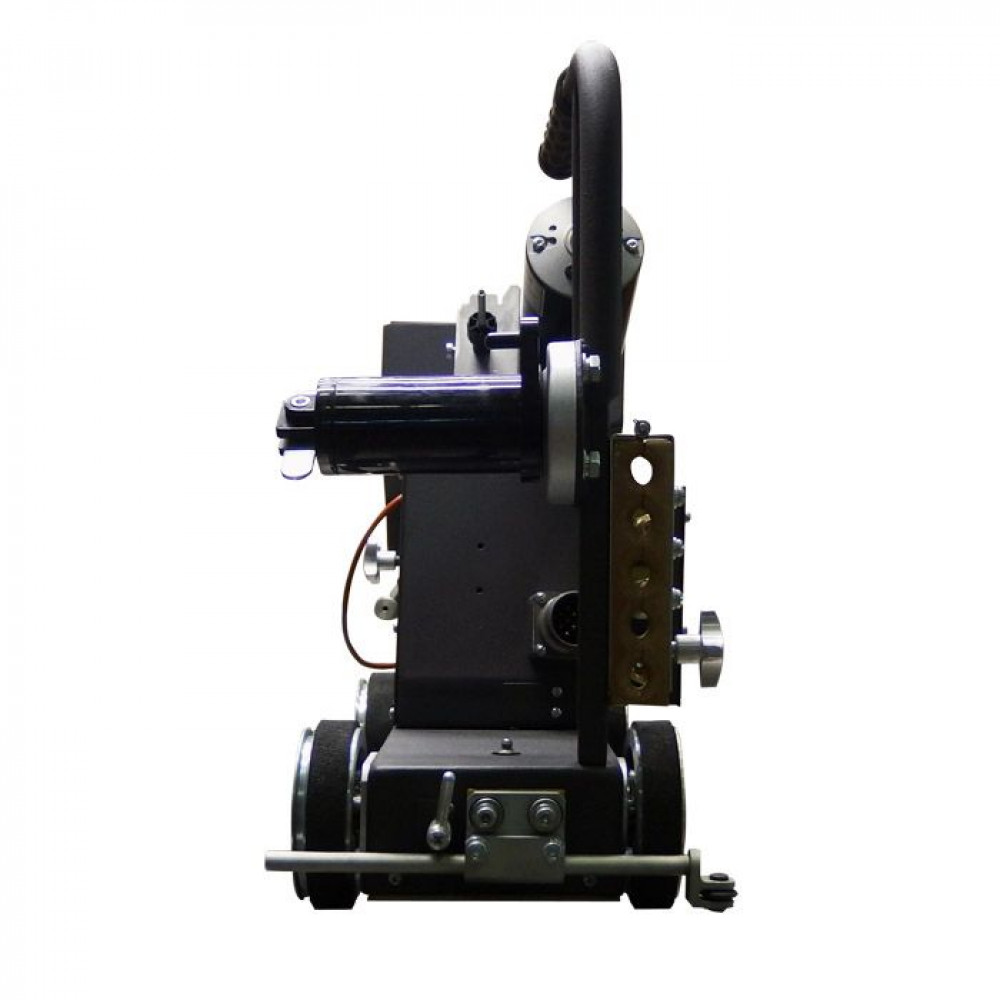

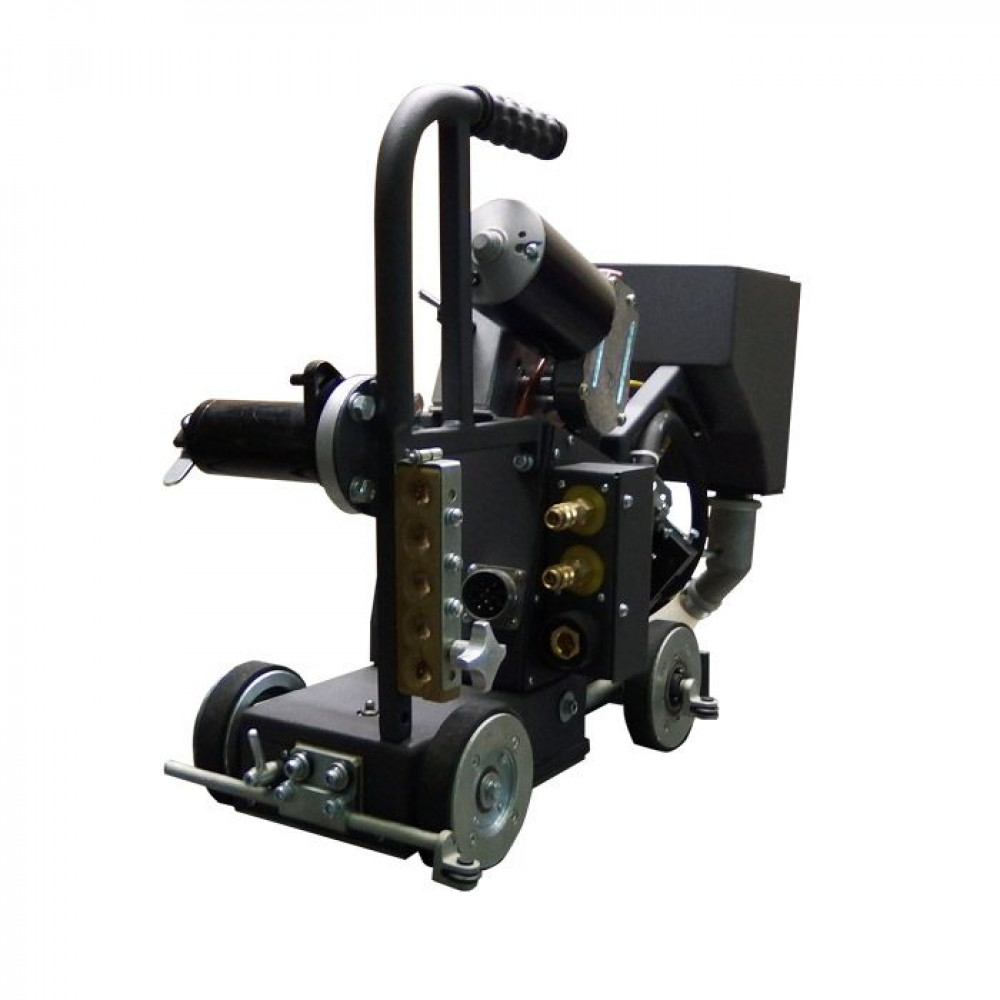

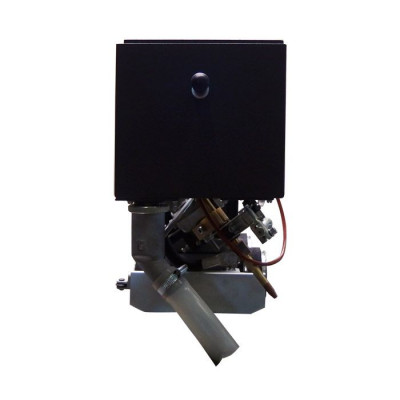

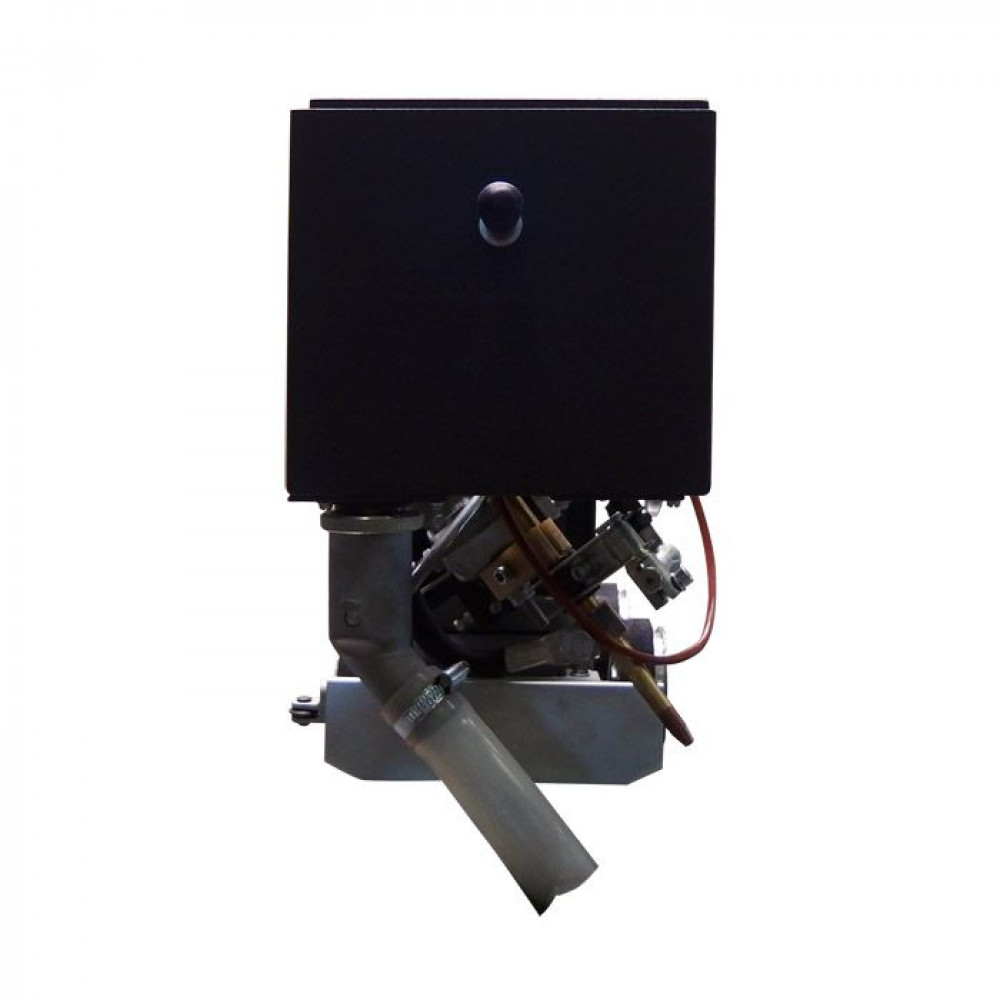

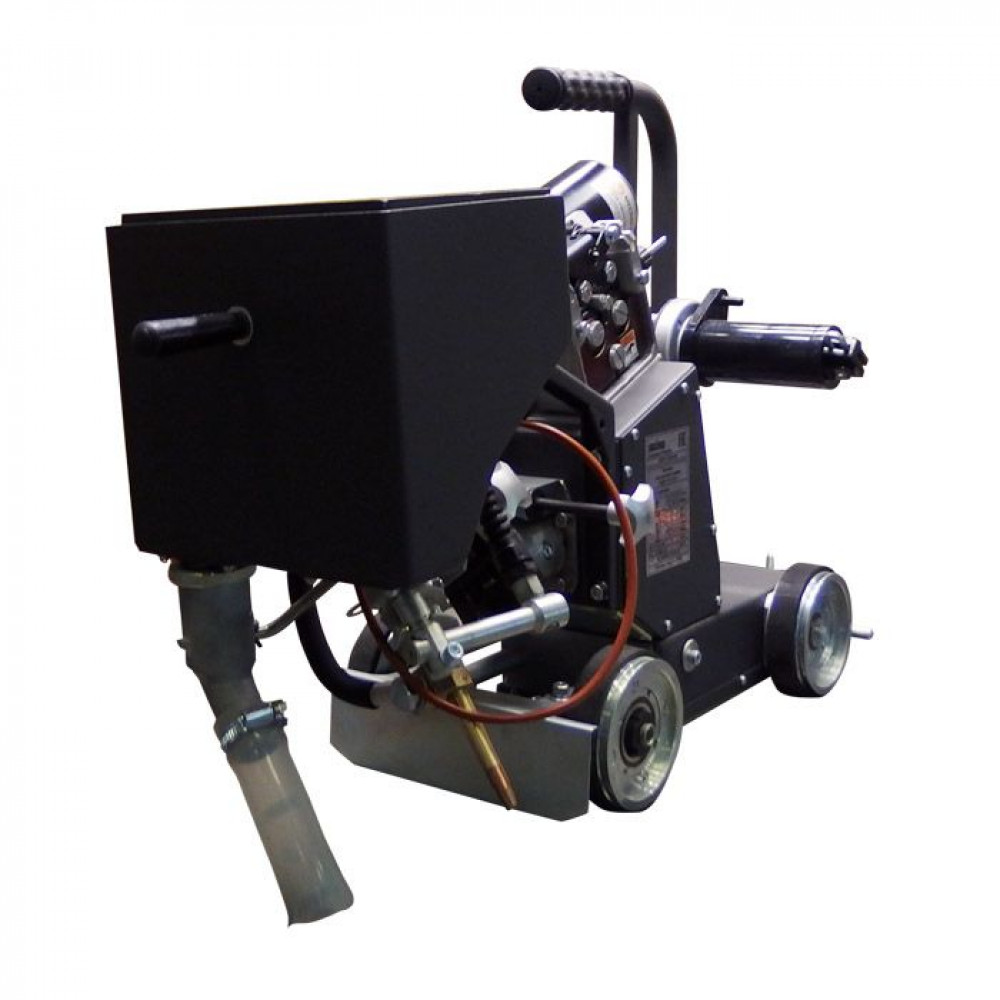

Автомат для дуговой сварки плавящимся электродом ИТС АДФГ-315

Автомат для дуговой сварки плавящимся электродом АДФГ-315 У3.1 предназначен для автоматической однослойной и многослойной сварки под слоем флюса (АДФ) в среде защитных газов (АДГ) на постоянном токе стальной электродной проволокой с плавным регулированием скорости подачи проволоки и скорости сварки изделий из малоуглеродистых и низколегированных сталей.

Автомат используется при сварке стыковых соединений (с разделкой и без разделки кромок), нахлёсточных и угловых соединений, расположенных внутри и вне колеи, прямолинейными и кольцевыми швами, прямым и наклонным электродом.

Автомат предназначен для работы в закрытых помещениях с естественной вентиляцией на высоте не более 1000 м над уровнем моря в районах умеренного климата при температуре окружающего воздуха от плюс 1°С до плюс 40°С с относительной влажностью не более 80% при температуре плюс 20°С. br>Окружающая среда должна быть невзрывоопасной, не должна содержать агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию, не должна быть насыщена токопроводящей пылью и водяными парами.

Источник питания трактора должен подключаться только к промышленным сетям по ГОСТ 13109.

Автомат изготавливается в соответствии с конструкторской документацией АДГ-3.00-000.

Особенности

• Трактор обеспечивает подачу электродной проволоки и защитного газа или флюса в зону сварки, а также перемещение сварочной дуги вдоль места соединения деталей (шва). Обеспечивает зажигание дуги, поддержание ее стабильного горения и последовательное выполнение операций сварочного цикла, а также обеспечивает водяное охлаждение токоподводящей части сварочной головки от перегрева (исп. АДГ). Направление движения трактора вперед или назад.
• Управление автоматом включение и выключение выходного сварочного напряжения источника питания, подачу электродной проволоки и перемещения тележки со сварочной головкой вдоль шва обеспечивается блоком управления автомата.
• Электродная проволока в зону сварки подается с помощью электрического привода подающего устройства c барабана или кассеты по направляющему каналу мундштука через наконечник, который установлен в его нижней части.
• Регулирование сварочного тока, напряжения на дуге и скорости сварки (перемещения трактора) – плавное.
• Управление автоматом осуществляется с пульта управления. Органы управления и элементы присоединения обозначены символами, которые расшифрованы в описании работы пульта управления.
