Аппарат точечной сварки TECNA 7913
Ручные клещи для точечной контактной сварки TECNA 7913 – это компактные и лёгкие аппараты для проведения двухсторонней контактной точечной сварки в промышленных условиях, авторемонтных мастерских, строительных площадках.
Ручные клещи имеют встроенный таймер, воздушное охлаждение и ручной привод сжатия. Регулировка тока позволяет выполнять сложные сварочные работы на листах малой толщины, прутках малого диаметра, нержавеющей стали и т.п.
Особенности
- Для большой производительности при кузовных работах;
- Для небольших работ в промышленных условиях;
- Со встроенным электронным таймером (2-65 циклов) и полупроводниковым контактором;
- Отключение таймера компенсационной цепью происходит только при достижении необходимой величины проходящего тока, что позволяет проводить работы на окисленной стали, поверхностях с остатками краски и на черной жести;
- Регулировка тока позволяет выполнять сложные сварочные работы, в т.ч. на листах малой толщины, прутках малого диаметра, нержавеющей стали и т.п.;

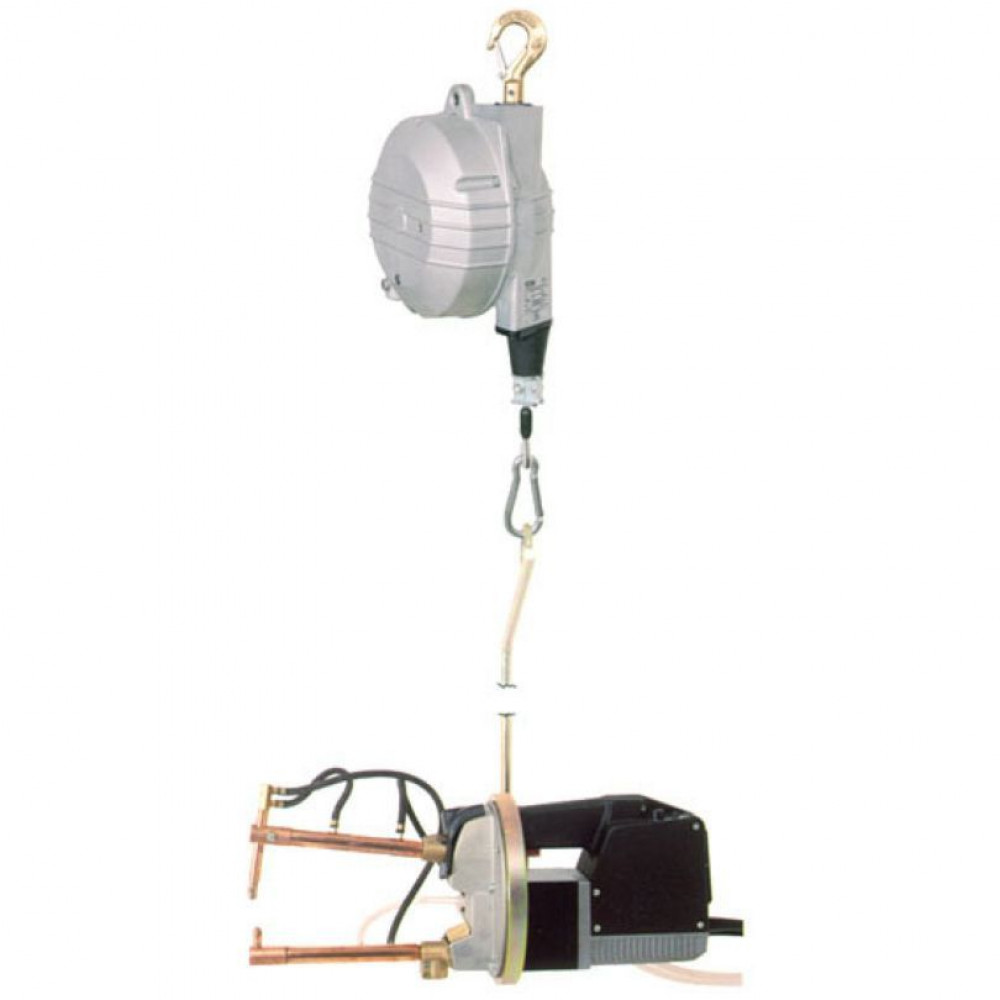

- Гироскопический кронштейн для облегчения работы (рекомендуется использовать таль-балансир Арт. 9357, поставляется по отдельному заказу);
- Крепление для специальных плеч, позволяющее увеличивать раствор между плечами;
- Резьбовое соединение для установки на верстаке;
- Встроенное реле давления, включающее таймер только при достижении необходимого усилия на электродах;
- Все трансформаторы покрыты изоляционным материалом класса F, испытанным при 4000 В;
- Плечи не идут в комплекте, опционально 7512/7513/7514/7515;
- Имеется система регулировки времени импульсной сварки (вариант Р).
Комплектация
- Аппарат точечной сварки TECNA 7913;
- Фильтр-регулятор воздуха;
- Плечи необходимо покупать отдельно.
| Ø электродов, мм | Ø10,8-5° |
| Ø электрододержателей, мм | 14 |
| Артикул: | TECNA_7913/380 |
| Вылет плеч, мм | 150-500 |
| Допустимый ПВ при максимальном сварочном токе, % | 6,7 |
| Макс. рабочее давление, бар | 6 |
| Макс. сварочная мощность, кВА | 16 |
| Макс. сварочный ток, кА | 6,55 |
| Макс. ток короткого замыкания, кВА | 20,5 |
| Максимальная толщина свариваемых листов (низкоуглеродистая сталь), мм | 2+2 |
| Максимальная толщина свариваемых прутков (низкоуглеродистая сталь), Ø мм | 6+6 |
| Масса брутто, кг | 20 |
| Масса нетто, кг | 16 |
| Мин./макс. ход электродов, мм | 35-90 |
| Мощность при непрерывной работе, кВА | 4,25 |
| Мощность, кВА | 13,5 |
| Напряжение холостого хода во вторичном контуре, В | 2,5 |
| Номинальная мощность при ПВ = 50%, кВА | 6 |
| Номинальное напряжение / частота питания, В/Гц | 400/50 |
| Номинальный ток, кА | 2,4 |
| Объем, м3 | 0,065 |
| Плечи, мм | 22 |
| Потребление воздуха на 1000 точек, Нм3 | 1 |
| Потребление при полной нагрузке, л/ч | 150 |
| Предохранители замедленного действия, А | 16 |
| Раствор между плечами, мм | 94 |
| Сечение сетевого кабеля, длина < 15 м, мм2 | 2,5 |
| Соединительный шланг, Ø мм | 6 |
| Соединительный шланг: вход, выход, Ø мм | 6 |
| Ток короткого замыкания, кА | 8,2 |
| Ток при непрерывной работе, кА | 1,7 |
| Упаковка: ширина/глубина/высота, см | 28х61х36 |
| Уровень шума при работе, дБ(А) | 70 |
| Усилие на электродах при вылете плеч L = 500 мм, даН | 38 |
| Усилие на электродах при длине плеч L = 125 мм, даН | 120 |
| Ширина/глубина/высота, мм | 108х475х203 |
