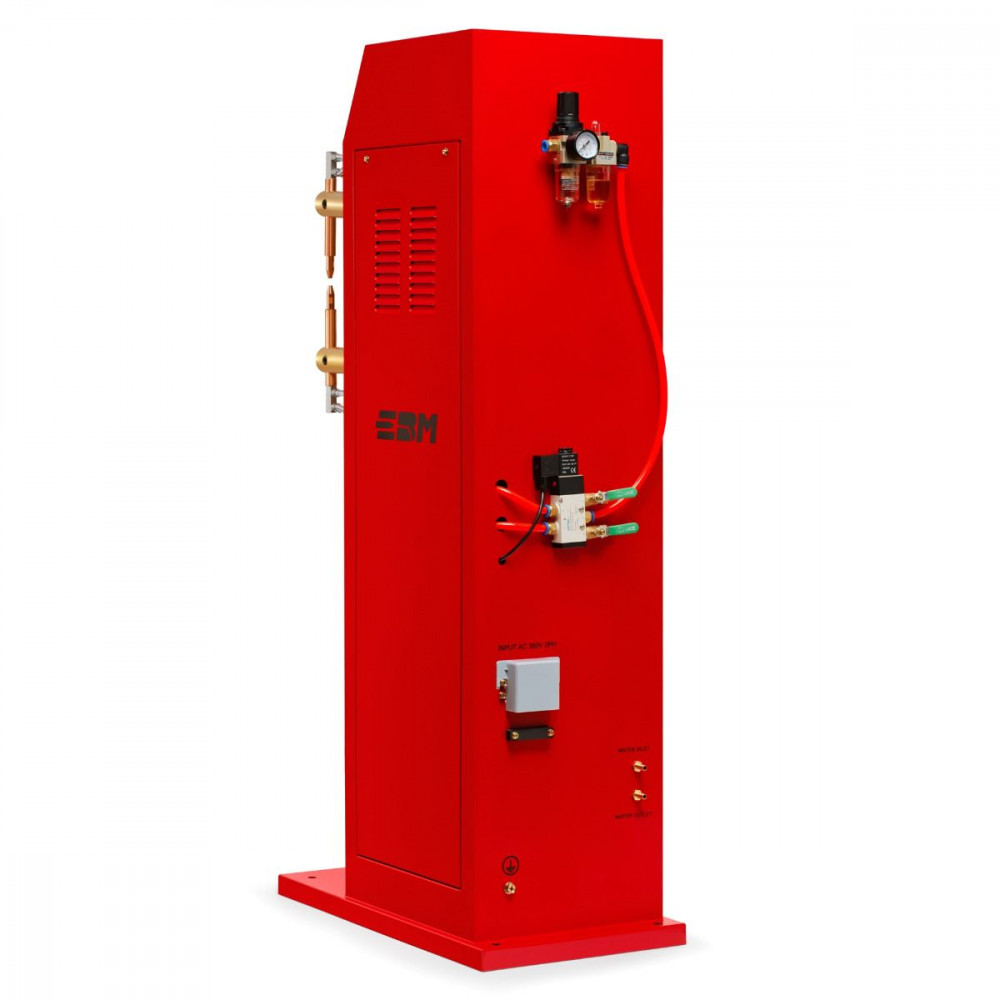

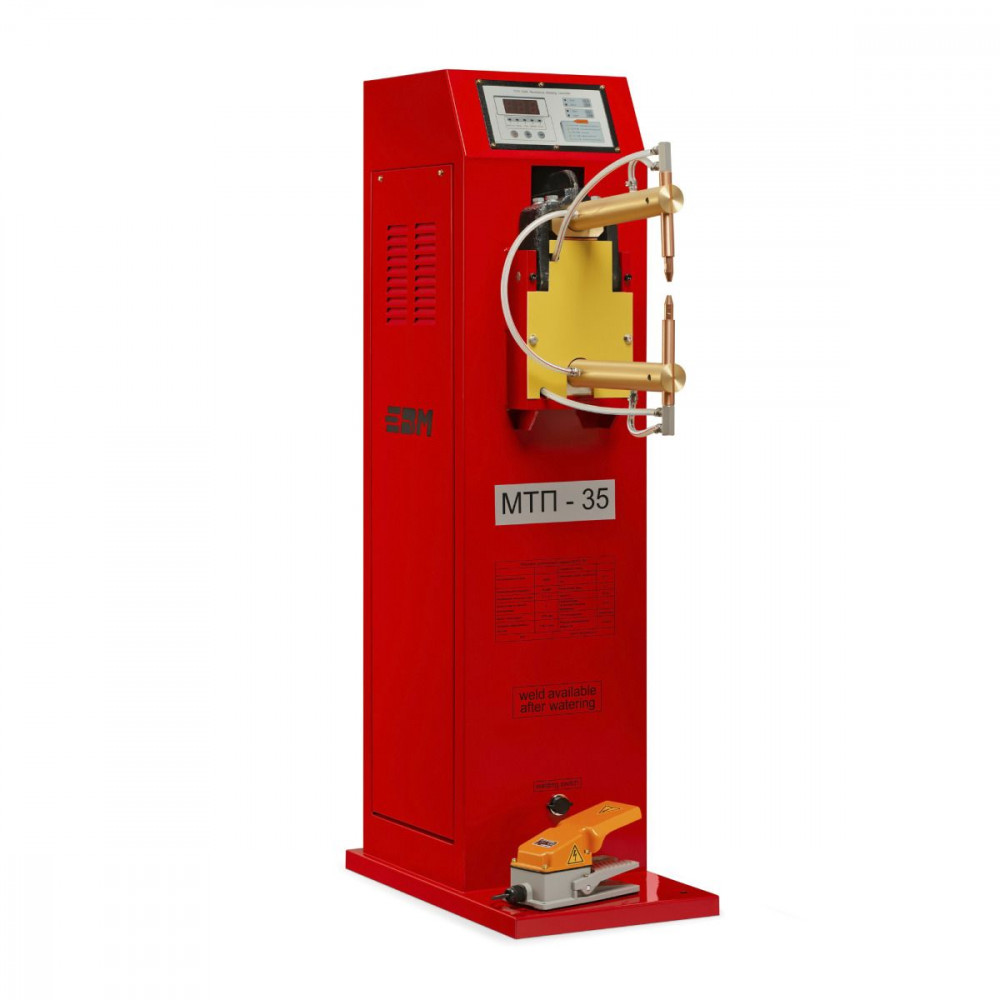

Машина контактной сварки ЕВМ МТ-35 - предназначена для контактной точечной сварки листов, прутков, проволоки из углеродистой и низколегированной, нержавеющей стали. Машина колонного типа с пневматическим приводом, радиальным ходом верхней консоли и микроконтроллерным управлением. Максимальная толщина свариваемых листов 3+3 мм.
Для работы требуется водяное охлаждение электродов и консолей.
Особенности
- Механический привод сжатия верхней консоли;
- Микропроцессорное управление;
- Радиальный ход консоли;
- Водяное охлаждение консолей и электродов;
- Мощность 35 кВА;
- Максимальная толщина свариваемых листов: 3+3 мм;
- Встроенный блок регулировки сжатого воздуха.
Основные компоненты
- Контроллер контактной сварки;
- Корпус аппарата;
- Пружина возвратная;
- Шток;
- Концевой выключатель;
- Ограничитель срабатывания концевого выключателя;
- Разъемы для подключения шлангов охлаждения;
- Держатели электродов;
- Электроды;
- Консоли;
- Педаль механическая.
Панель управления
- Дисплей.
- Панель установки сварочных параметров: Предварительное сжатие и Время сварки.
- Панель выбора режима «Работа/Установка».
- Панель выбора режима «Настройка/Сварка».
- Панель «Неисправности».
| Артикул: | 1507102 |
| Вес, кг | 115 |
| Время точечной сварки, с | 0,02 - 5 |
| Вылет электродов, мм | 270 |
| Давление воздуха, бар | 6 |
| Максимальная толщина свариваемых листов, мм | 3,0 + 3,0 |
| Максимальное раскрытие электродов, мм | 50 |
| Максимальный первичный ток, А | 92 |
| Максимальный сварочный ток, А | 8000 |
| Модель | МТ-35 |
| Напряжение питающей сети, В | 380 (2 фазы) |
| Напряжение холостого хода, В | 3,1 – 5,2 |
| Номинальная мощность, кВА | 35 |
| Номинальная продолжительность включения, % | 20 |
| Охлаждение консолей и электродов | Жидкостное |
| Привод сжатия | Пневматический |
| Размер, мм | 780х400х1300 |
| Расход охлаждающей жидкости, л/мин | 2 |
| Степень защиты | IP21 |
| Частота, Гц | 50 |
