Ультразвуковой дефектоскоп КРОПУС УСД-50 IPS

Ультразвуковой дефектоскоп УСД-50 IPS новый ультразвуковой дефектоскоп для экспертного контроля, с расширенным функционалом: датчиком пути, TOFD, АРД-диаграммами. Предназначен для контроля металлов и пластмасс в диапазоне от 3 до 9000 мм, масса 1,5 кг, температура эксплуатации до -30 ºC.

Ультразвуковой дефектоскоп УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

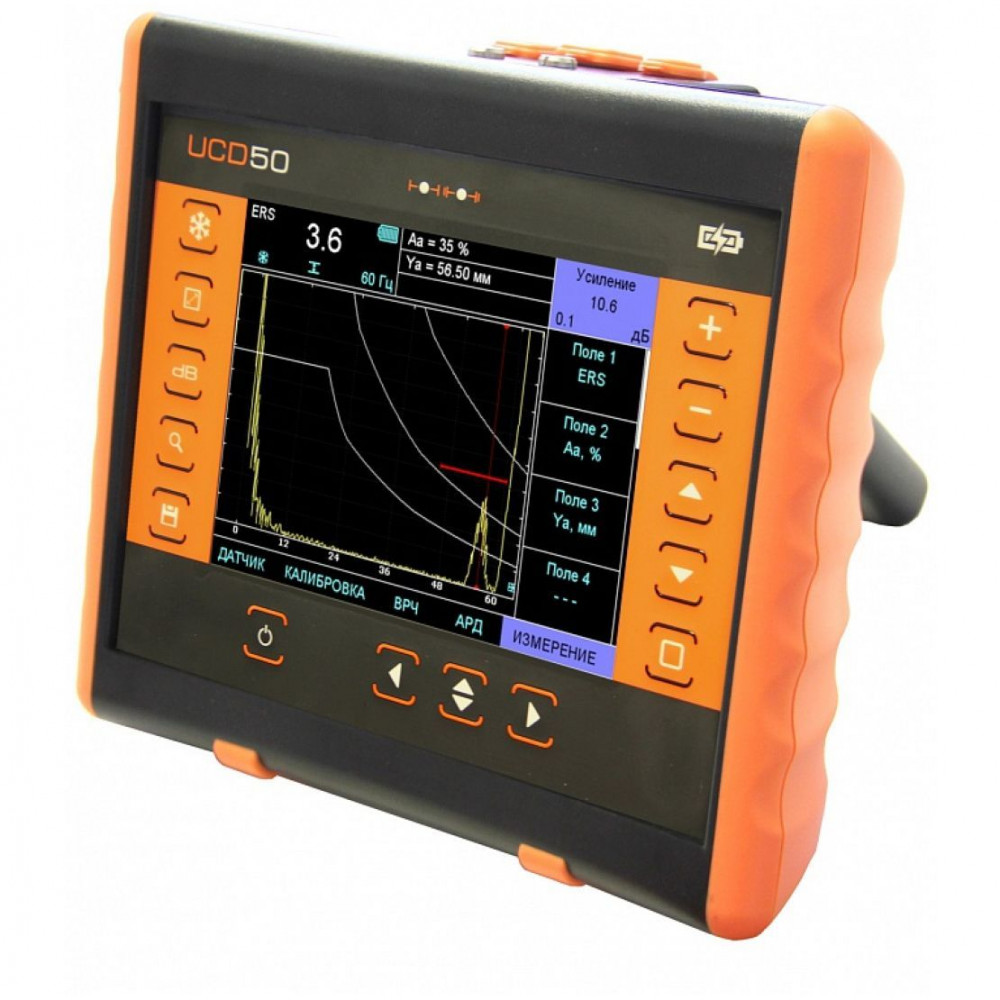

Помимо традиционных функций, дефектоскоп УСД-50 IPS имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

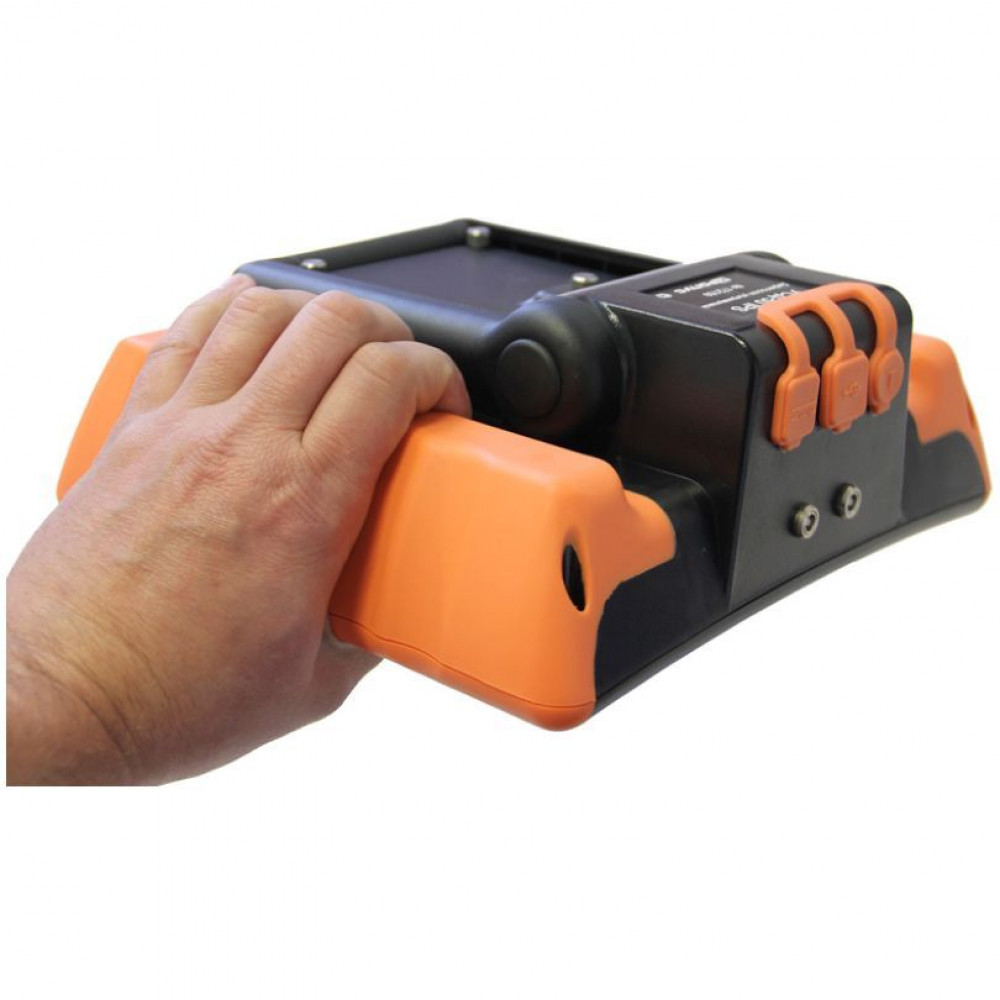

Ультразвуковой дефектоскоп УСД-50 IPS - мощный, легкий и портативный (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

Дефектоскоп ультразвуковой УСД-50 IPS имеет сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.

Комплектация

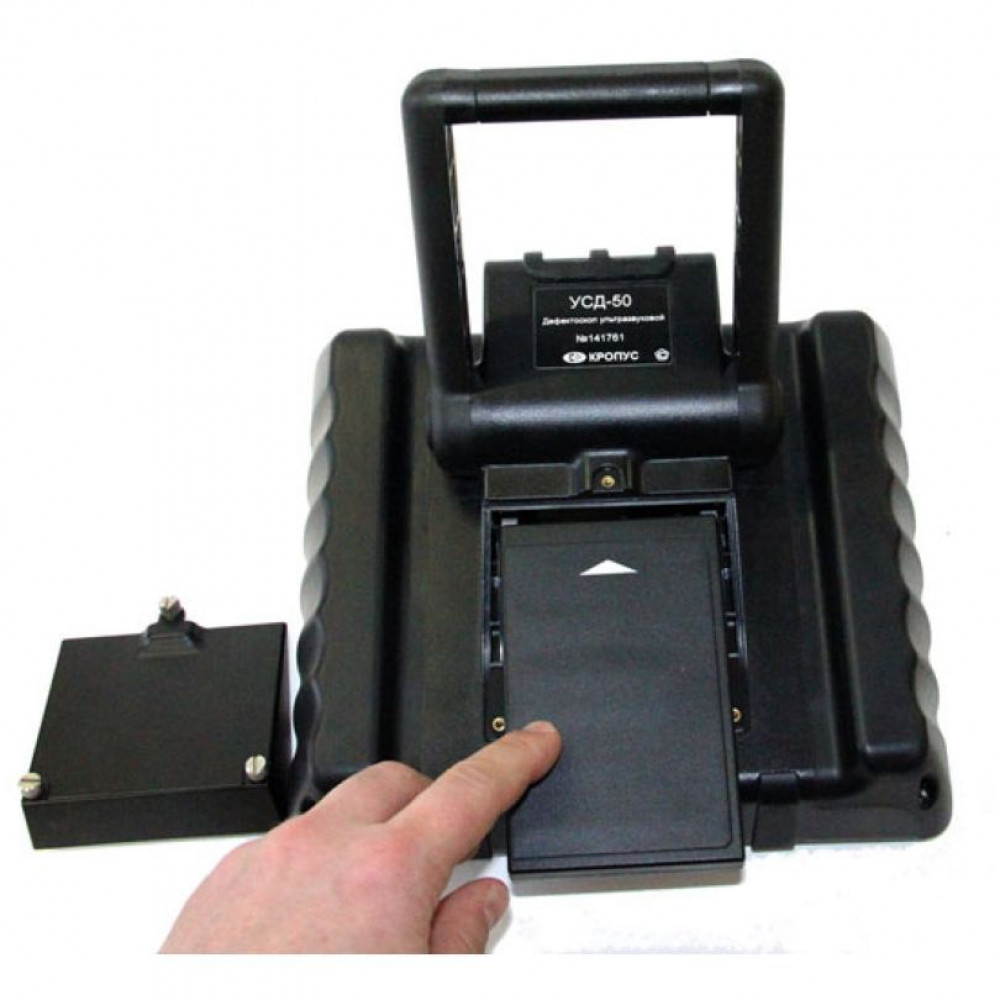

• Электронный блок УСД-50IPS со встроенным Li-ion аккумулятором ;
• Блок питания сетевой 15В / 220В ;
• Защитный чехол с блендой и креплением на корпусе оператора ;
• Кабель Lemo00-Lemo00 1,5м ;
• Преобразователь ультразвуковой П111-2,5-К12 ;
• Преобразователь ультразвуковой П111-5-К6 ;
• Преобразователь ультразвуковой П121-2,5-40 ;
• Преобразователь утразвуковой П121-5-65 ;
• Кабель USB для связи с ПК ;
• Программное обеспечение на CD-диске ;
• Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) ;
• Кейс для переноски.

Особенности

• Одновременное отображении амплитуды сигнала, координат дефекта и номера луча;
• Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле;
• Отображения ультразвуковых сигналов в недектированном виде;
• Б-скан для более удобной визуализации процесса ультразвукового контроля;
• Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла;
• Сохранение и вызов настроек из памяти прибора;
• Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа;
• Просмотр результатов УЗК на дефектоскопе;
• Полноэкранный режим работы УЗ дефектоскопа УСД-50IPS - 640х480 точек;
• TOFD режим;
• Поддержка АРД-диаграмм;
• Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете;
• Дисплей: цветной TFT 130 x 100 мм (640 х 480 точек);
• Запись сигналов по датчику оборотов ВРЧ с диапазоном до 90 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК;
• Работа с АРД-диаграммами;
• Частота повторения ЗИ: до 2000Гц;
• Зоны контроля: две независимых, с индивидуальной логикой определения дефекта;
• Вывод сигналов в виде А-, В- сканов и TOFD;
• Интерфейс: USB;
• Питание: Li-ion аккумулятор или внешний блок питания до 10 часов работы от аккумулятора;
• Одновременное отображении амплитуды сигнала, координат дефекта и номера луча;
• Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле;
• Отображения ультразвуковых сигналов в недектированном виде;
• Б-скан для более удобной визуализации процесса ультразвукового контроля;
• Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла;
• Сохранение и вызов настроек из памяти прибора;
• Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа;
• Полноэкранный режим работы УЗ дефектоскопа УСД-50 - 640х480 точек;
• TOFD режим;
• Поддержка АРД-диаграмм;
• Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете.
