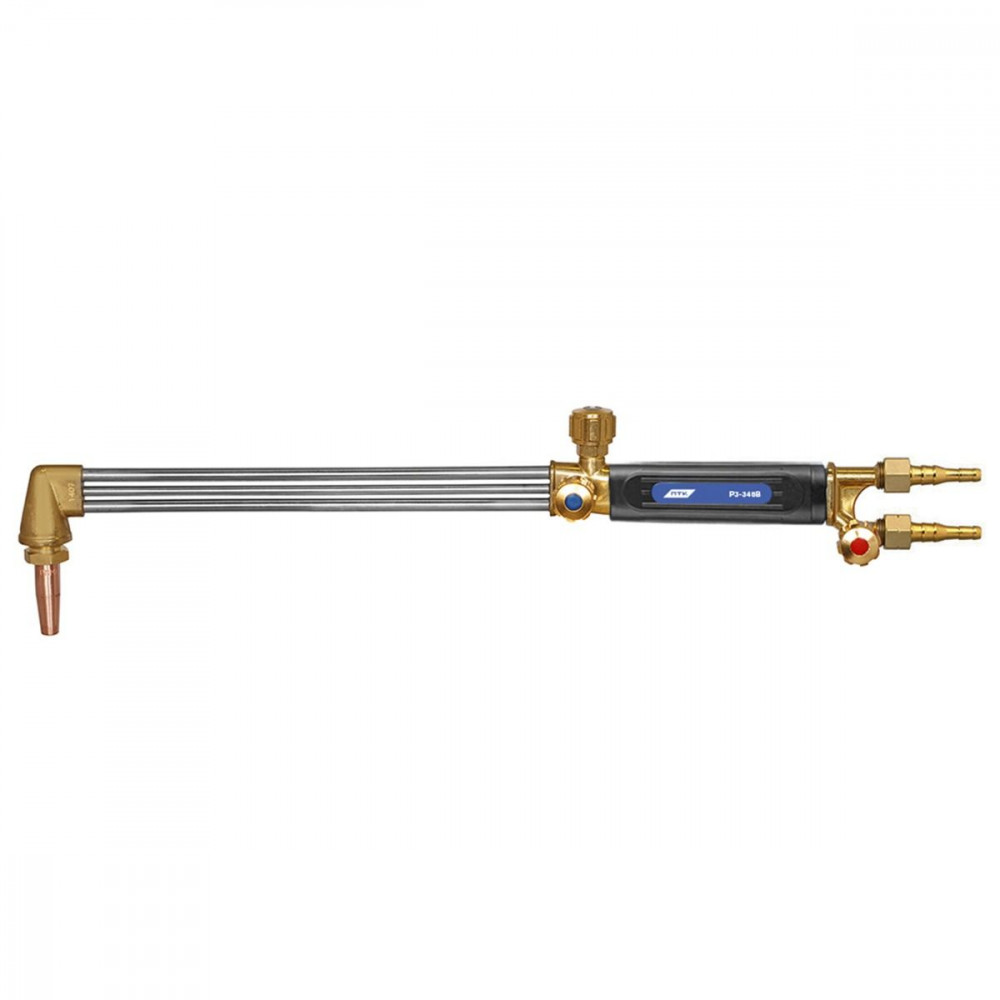

Универсальный резак ПТК Р3-345В внутрисоплового смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 300 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.
Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных газосмесительных мундштуков. Мундштуки имеют три запорных пояска, которые предотвращают перетечку газов и обеспечивают смешение газов непосредственно в мундштуке, обеспечивая безопасное использование. Резак поставляется c разборным пропановым мундштуком №2PM. Давление газа на входе и расход зависит от установленного мундштука. В руководстве по эксплуатации указаны ориентировочные данные.
Маркировка разборных пропановых/неразборных ацетиленовых мундштуков и толщина разрезаемого металла
- №0PM/0А (3–10 мм)
- №1PM/1А (8–15 мм)
- №2PM/2А (15–30 мм)
- №3PM/3А (30–50 мм)
- №4PM/4А (50–100 мм)
- №5PM/5А (100–200 мм)
- №6PM/6А (200–300 мм)
Особенности
- Резак не требует установки огнепреградительных клапанов.
- Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
- Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация
- Резак Р3-345В – 1 шт.
- Мундштук пропановый №2PM – 1 шт.
- Ниппель универсальный диаметром 6/9 мм – 2 шт.
- Гайка накидная M16х1,5 – 1 шт.
- Гайка накидная M16х1,5LH – 1 шт.
- Руководство по эксплуатации – 1 шт.
| Артикул: | 001.020.313 |
| Вес нетто, кг | 1,1 |
| Давление ацетилена на входе, МПА (кгс/см²) | 0,30–0,50 |
| Давление кислорода на входе, МПА (кгс/см²) | 2,5–10 |
| Давление пропана на входе, МПА (кгс/см²) | 0,4–1,5 |
| Длина резака, мм | 520 |
| Исполнение | Вентильное |
| Применяемый горючий газ | Пропан-Бутан, Ацетилен |
| Расход ацетилена, м³/ч | 0,025–1,5 |
| Расход кислорода, м³/ч | 4–33,2 |
| Расход пропана, м³/ч | 0,41–0,86 |
| Толщина разрезаемого металла, мм | до 300 |
| Угол наклона головки резака | 90° |
