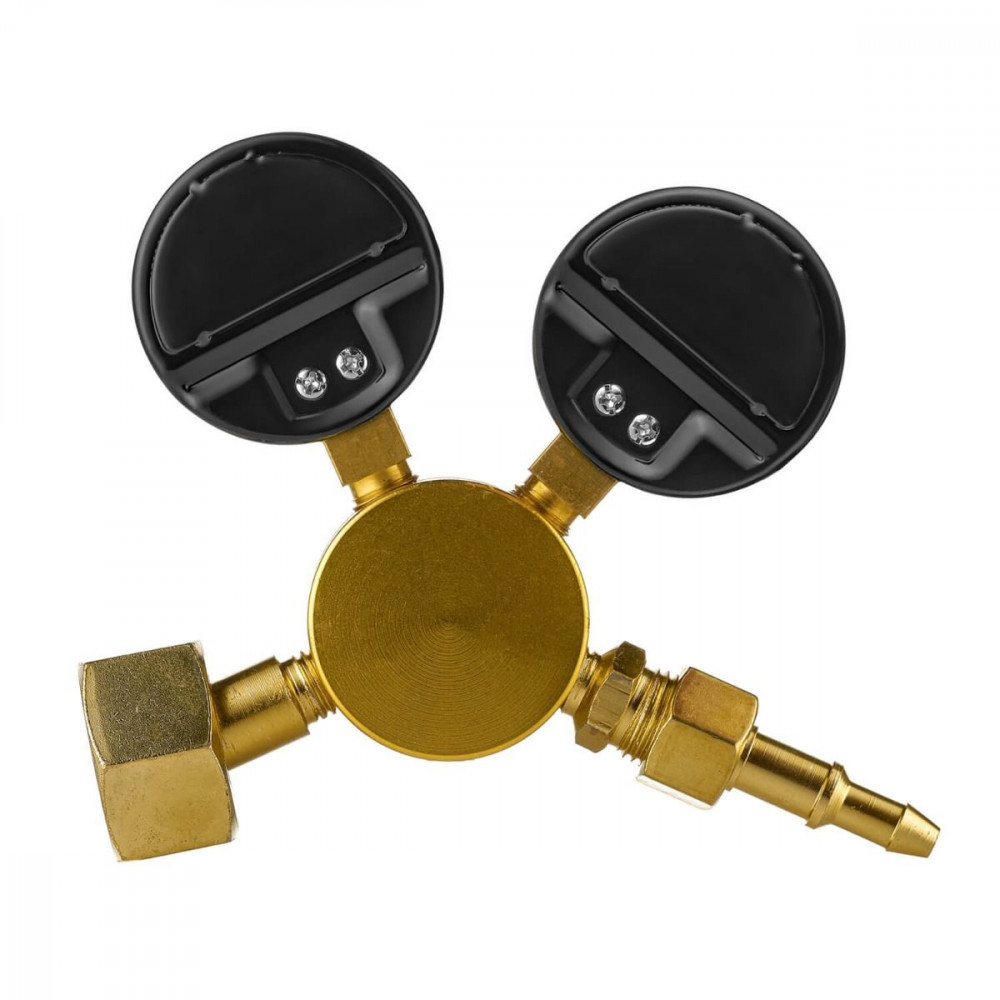

Редуктор азотный ПТК А-90 МИНИ предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления при газопламенной обработке. Производит тонкую настройку рабочего давления, особенно на малых величинах. Срабатывание предохранительного клапана происходит при давлении в 1,6 МПа.
Корпус редуктора изготовлен из алюминия. Специальная линейка редукторов МИНИ за счет своих уменьшенных габаритов и облегченной конструкции подойдет для передвижных газосварочных постов и для эксплуатации на небольших предприятиях с низкочастотным использованием устройства.
Особенности
- Редуктор укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Редуктор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация
- Редуктор азотный А-90 МИНИ в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
| Артикул: | 001.010.510 |
| Вес брутто, кг | 0,56 |
| Вес нетто, кг | 0,40 |
| Габариты индивидуальной упаковки, мм | 115х105х125 |
| Габариты редуктора в собранном виде, мм | 110х75х110 |
| Давление срабатывания предохранительного клапана, МПа (кгс/см²) | 1,6 (16,0) |
| Наибольшая пропускная способность, м³/ч | 50 |
| Наибольшее давление газа на входе, МПа (кгс/см²) | 20 (200) |
| Наибольшее рабочее давление газа, МПа (кгс/см²) | 1,25 (12,5) |
| Присоединение к баллону | Радиальное |
| Присоединительные размеры на входе - гайка накидная с внутренней резьбой | G3/4-B |
| Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм) | M16х1,5 и ниппель 6/9 |
| Редуцирующий газ | Азот |
