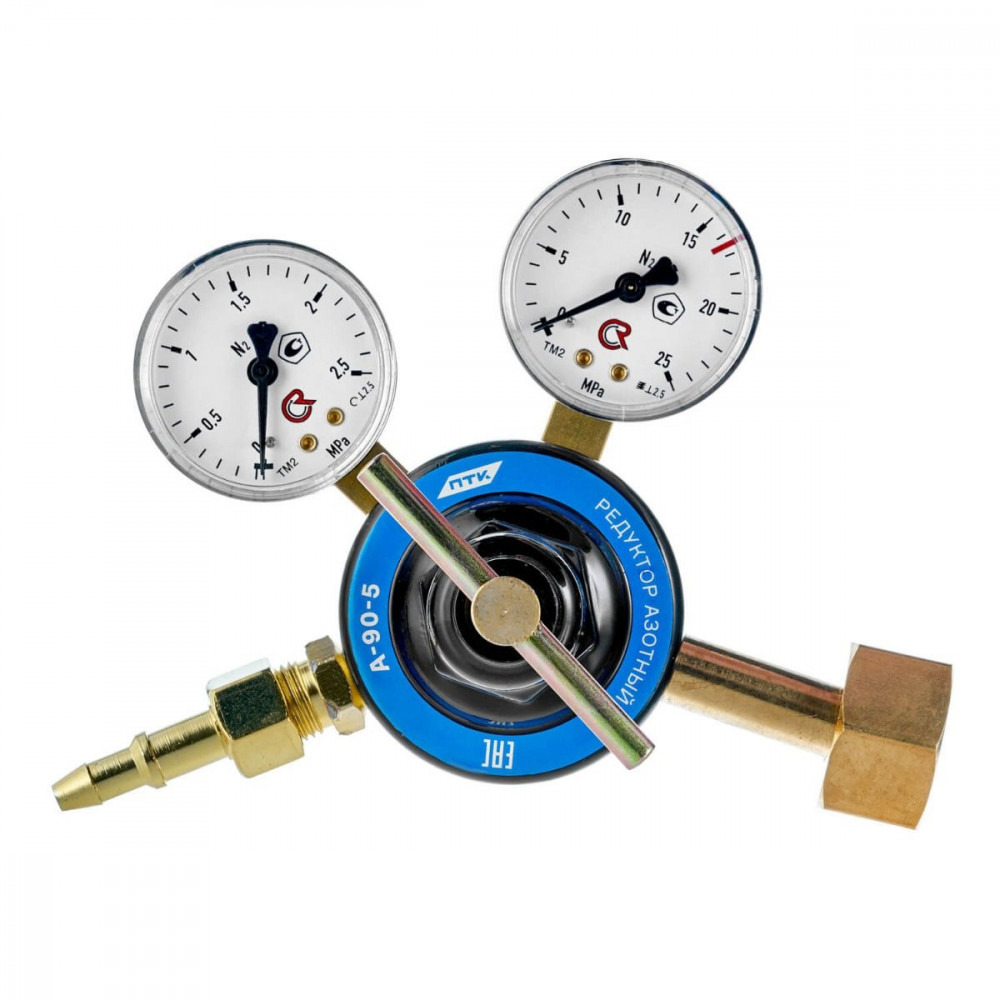

Редуктор азотный ПТК А-90-5 предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления при газопламенной обработке. Производит тонкую настройку рабочего давления. Срабатывание предохранительного клапана происходит при давлении в 1,6 МПа.
Латунный корпус редуктора имеет наибольшую площадь задающей мембраны, что позволяет производить тонкую настройку рабочего давления, особенно на малых величинах. Редуктор используется в цеховом производстве средней интенсивности. Подходит и для ремонтных служб в условиях передвижных постов.
Особенности
- Редуктор укомплектован универсальным ниппелем, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников.
- Редуктор упакован в индивидуальную картонную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация
- Редуктор азотный А-90-5 в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
| Артикул: | 001.010.512 |
| Вес брутто, кг | 0,85 |
| Вес нетто, кг | 0,68 |
| Габариты индивидуальной упаковки, мм | 130х120х140 |
| Габариты редуктора в собранном виде, мм | 120х85х115 |
| Давление срабатывания предохранительного клапана, МПа (кгс/см²) | 1,6 (16,0) |
| Наибольшая пропускная способность, м³/ч | 50 |
| Наибольшее давление газа на входе, МПа (кгс/см²) | 20 (200) |
| Наибольшее рабочее давление газа, МПа (кгс/см²) | 1,25 (12,5) |
| Присоединение к баллону | Радиальное |
| Присоединительные размеры на входе - гайка накидная с внутренней резьбой | G3/4-B |
| Присоединительные размеры на выходе - штуцер с гайкой (резьба) и ниппель (ø мм) | M16х1,5 и ниппель 6/9 |
| Редуцирующий газ | Азот |
