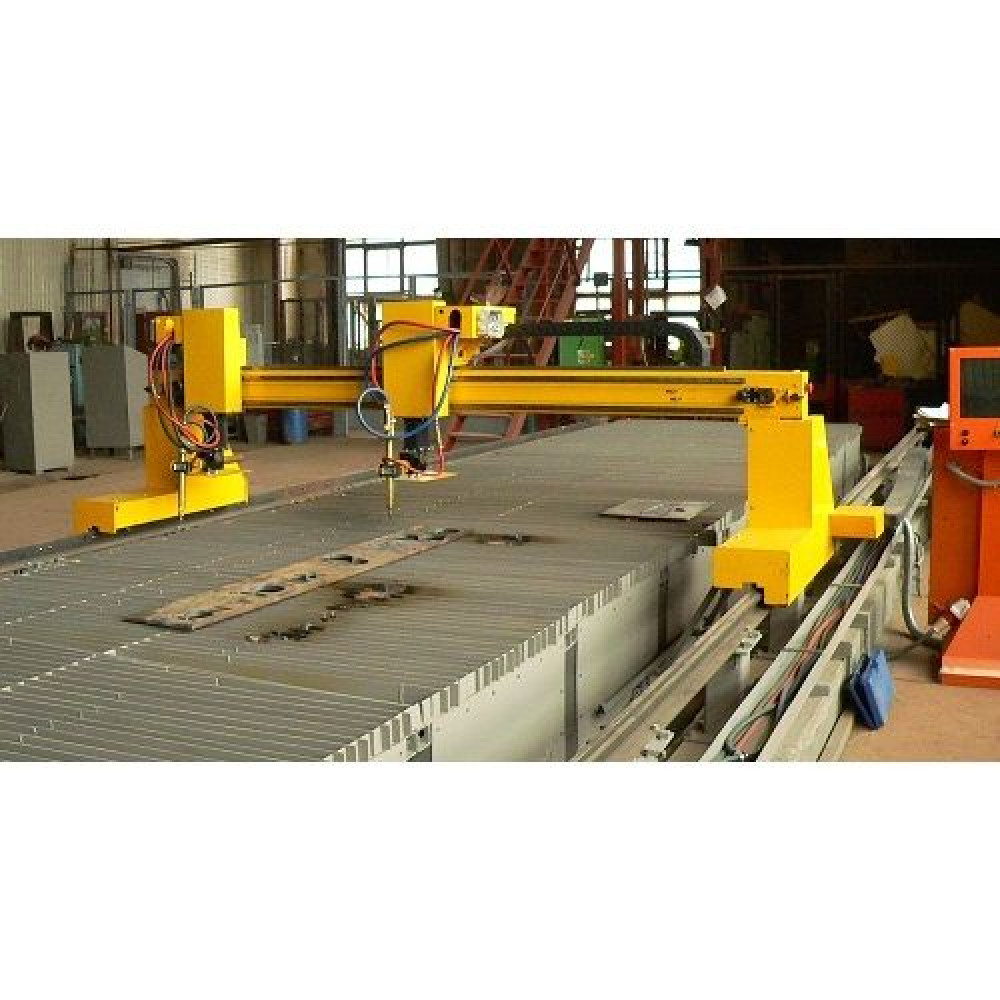

Машина термической резки АСТЕРКАТ-РС П.ПлК.П

Машина термической резки металла АСТЕРКАТ-РС П.ПлК.П для фигурного, плазменного или газового (кислородного) раскроя листового металла. Машина термической резки АСТЕРКАТ-РС П.ПлК.П отличается уникально-выгодным соотношением цена/качество, лёгкостью в обучении и работе, удобством в эксплуатации, грамотными инженерными решениями, высокими надёжностью и техническими характеристиками.

Особенности

• Несущая способность стола для укладки листа - стальной лист толщиной до 150 мм (1,5х3 метра).
• Стол секционный, с пневматикой Camozzi управления открытием-закрытием секций.
• В машинах термической резки АСТЕРКАТ-РС П.Пл.П. используются полноценная СЧПУ, высокоточные направляющие Hiwin, сервопривода Kinco, высокоточные планетарные редуктора Арех и косозубые рейки.
• Возможно использование как плазменной, так и кислородной технологии резки металла.
• В станках АСТЕРКАТ-РС всегда используются шарико-винтовая передача по оси Z и защита резака от столкновения.
• Полное соответствие необходимым нормативным документам (ГОСТам, ТР ТС).
• Два суппорта (каретки).
• Качественная русскоязычная система управления под Windows7, с низким порогом вхождения для оператора машины термической резки. Чтение файлов *.dxf, *.plt, *.tap (G-коды), *.pp (Техтран), *.pct (ASTERCUT) В стойке ЧПУ станка Вы можете устанавливать нужные Вам программы, готовить карты раскроя как непосредственно в системе ЧПУ, так и на другом рабочем месте (поставляется копия программы для редактирования и составления карт раскроя на другом компьютере).
• Высокоразвитая система аварийного останова с индикацией причин останова.
• Защита резаков от столкновения - при наезде резака на препятствие, в любом направлении, срабатывает система аварийного останова, перемещение резака блокируется, прекращается генерация плазменной дуги или подача кислорода и горючего газа.
• Высокие скорость и плавность перемещения портала и каретки с резаками.
• Удобство и высокая скорость замены расходных деталей плазматрона без необходимости повторной юстировки резака.
• Удобство и высокая скорость замены мундштуков газового резака без необходимости повторной юстировки резака.
• Рельсовый путь портала механически не связан со столешницей для укладки листа, на него не передаются удары и толчки при укладке листа/выемки деталей.
• Высокая надежность и ремонтопригодность машины термической резки.
• Возможность апгрейда машины термической резки – увеличение длины раскроя, увеличение количества резаков, изменение технологии резки, увеличение наибольшей скорости перемещения резаков, повышение точности резки.

Комплектация

• Правый рельсовый путь (жёсткая высокоточная направляющая на опорах с косозубой рейкой и ограничителями хода портала) - 1 комплект;
• Левый рельсовый путь (жёсткая высокоточная направляющая на опорах с косозубой рейкой, ограничителями хода портала и с гибким кабель-каналом портала) - 1 комплект;
• Портал с высокоточными направляющими HIWIN для каретки, косозубой рейкой, гибким кабель-каналом каретки, кабельно-проводниковой продукцией Lappa "консоль портала-каретка" и "консоль портала-СЧПУ", консольными сервоприводами Kinco по оси Х с высокоточными планетарными редукторами Apex, концевыми датчиками Autonics, консольными платами коммутации - 1 комплект;
• Каретка плазменной резки с сервоприводом Kinco по оси Y с высокоточным планетарным редуктором Apex, шаговым приводом по оси Z, державкой резака (поворотной, для снятия фаски), концевыми датчиками Autonics, платой коммутации - 1 комплект;
• Каретка газовой резки с сервоприводом Kinco по оси Y с высокоточным планетарным редуктором Apex, шаговым приводом по оси Z, концевыми датчиками Autonics, поворотной (для снятия фаски) державкой резака с датчиком столкновения и лазерным указанием точки врезки, блоком слежения за высотой газового резака, газовой аппаратурой (клапана, регуляторы, блок автоподжига) - от 1 до 2 комплектов;
• Газовый резак Harris с набором газовых рукавов, газовых редукторов - от 1 до 2 комплектов;
• Стойка ЧПУ АСТЕРКАТ - 1 комплект;
1. Компьютер в промышленном исполнении под управлением программы ASTERCUT (на ОС Windows 7);
2. Монитор 19`;
3. Панель с элементами управления и индикации (кнопки, джойстики, переключатели, лампы и проч.);
4. Блок управляющей электроники;
5. Блок электроавтоматики;
6. Блок слежения за высотой плазматрона (MiniTHC);
7. Cервоусилители приводов осей X и Y;
8. Драйвера ШД осей X, Y и Z;
9. Панель разъёмов, в промышленном исполнении, в том числе USB;
10. Система вентиляции стойки;
11. Cистема гальваноразвязки и стабилизации по питанию (опционально);
12. Выносная клавиатура в промышленном исполнении.
• Трубовращатель с люнетами ( от 2 шт.) и рельсовым путём люнетов, для обработки круглой трубы максимальным диаметром до 500 мм - 1 комплект (опционально);
• Вытяжной секционный стол АСТЕРКАТ-ВСС для укладки листа, длина секции 0,77 м, ширина секции = ширине зоны резания, с пневмоарматурой Camozzi управления открытием/закрытием заслонок - 1 комплект;
• Паспорт МТР АСТЕРКАТ-РС П.ПлК.П.хх.хх.хх.5614-74 (подготовлен по ГОСТ 2.601-95) - 1 экземпляр;
• Формуляр МТР АСТЕРКАТ-РС П.ПлК.П.хх.хх.хх.5614-74 (подготовлен по ГОСТ 2.601-95) - 1 экземпляр;
• Руководство по эксплуатации МТР АСТЕРКАТ-РС П.ПлК.П.хх.хх.хх.5614-74 (подготовлено по ГОСТ 2.601-95) - 1 экземпляр;
• Руководство оператора программы управления ASTERCUT (подготовлено по ГОСТ 2.601-95) МТР АСТЕРКАТ-РС - 1 экземпляр;
• CD с копией ПО ASTERCUT для подготовки УП на других рабочих местах, копиями эксплуатационной документации, видеоуроками работы с ПО ASTERCUT, прочей справочной информацией - 1 экземпляр.
• Аппарат плазменной резки докупается отдельно. Может быть выбран аппарат любого производителя, подходящий по своим параметрам.
