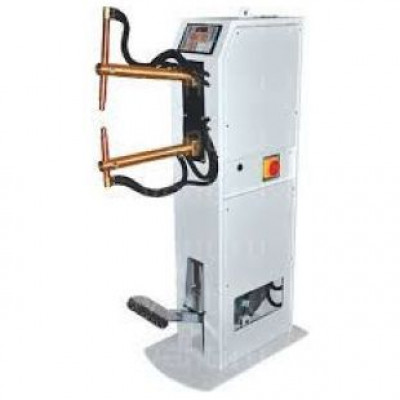

Машина контактной точечной сварки TECNA 4646NE
В наличии
Машина контактной точечной сварки TECNA 4646NE предназначена для двухсторонней контактной точечной сварки.
Особенности
- Регулируемый вылет плеч;
- Медно-хромовые электрододержатели, рассчитанные на длительный срок службы при тяжелых режимах работы, для прямой и угловой установки электродов;
- Регулируемый ход электродов;
- Трансформатор залитый эпоксидной смолой;
- Водоохлаждаемые трансформатор, плечи, электроды и электрододержатели;
- Встроенный микропроцессорный блок управления сварочными параметрами.
Пневматический цилиндр, не требующий смазки; - Регулировка усилия на электродах при помощи воздушного фильтра-регулятора с полуавтоматической системой слива конденсата;
- Клапаны регулировки скорости смыкания и раскрытия электродов, глушители шума выпуска воздуха;
- Специальная педаль управления, которая, помимо стандартного варианта использования в автоматическом и одиночном режимах, позволяет оператору совмещать свариваемые детали и начинать сварку только в случае их правильной установки;
- Возможность установки второй электрической педали управления Арт. 70462;
- Добавление второй педали управления позволяет вызывать две независимые программы сварки для выполнения двух разных по пара-метрам типов сварочных работ на одной детали.
Комплектация
- Машина контактной точечной сварки TECNA 4646NE;
- Плечи с вылетом до 550мм;
- Комплект ключей.
| Ø конуса электрода, мм | 14,8 |
| Ø плеч, мм | 40 |
| Ø электрододержателей, мм | 22 |
| Артикул: | TECNA_4646NE/380 |
| Врем сварки, циклов | 17 |
| Габариты в картонной упаковке, см | 33 х 80 х 123 |
| Давление сжатого воздуха, Бар | 6,5-10 |
| Класс изоляции, F | F |
| Максимальная мощность при сварке, кВА | 48 |
| Максимальное сечение кабеля при длине L = 10 м, мм2 | 10 |
| Максимальное сечение кабеля при длине L = 30 м, мм2 | 10 |
| Максимальное усилие на электродах, даН | 240 |
| Максимальный вылет плеч, мм | 550 |
| Максимальный сварочный ток при сварке стали, кА | 11,6 |
| Максимальный сварочный ток сварке легких сплавов, кА | - |
| Максимальный ток КЗ, кА | 14,5 |
| Масса брутто, кг | 146 |
| Масса нетто, кг | 141 |
| Минимальное давление воды, бар | 2,5 |
| Минимальный вылет плеч, мм | 230 |
| Напряжение холостого хода вторичного контура, В | 4 |
| Номинальная мощность при ПВ=50%, кВА | 20 |
| Питание, В/Гц | 400/50 |
| Пневматический привод | да |
| Предохранители замедленного действия 220-230-240 В, А | 63 |
| Предохранители замедленного действия 380-400-415 В, А | 40 |
| Рабочий ход, мм | 20 |
| Расход воды, л/мин | 3 |
| Расход на 100 точек, Н/м3 | 4,3 |
| Регулируемый вылет плеч | да |
| Сварочный ток, кА | 11 |
| Скорость работы, №/мин | 10 |
| Термоток при ПВ=100%, кА | 3,5 |
| Ток КЗ при максимальном вылете плеч, кА | 10 |
| Уровень шума при работе, дБ(А) | <70 |
| Ход электродов, мм | 8-44 |
