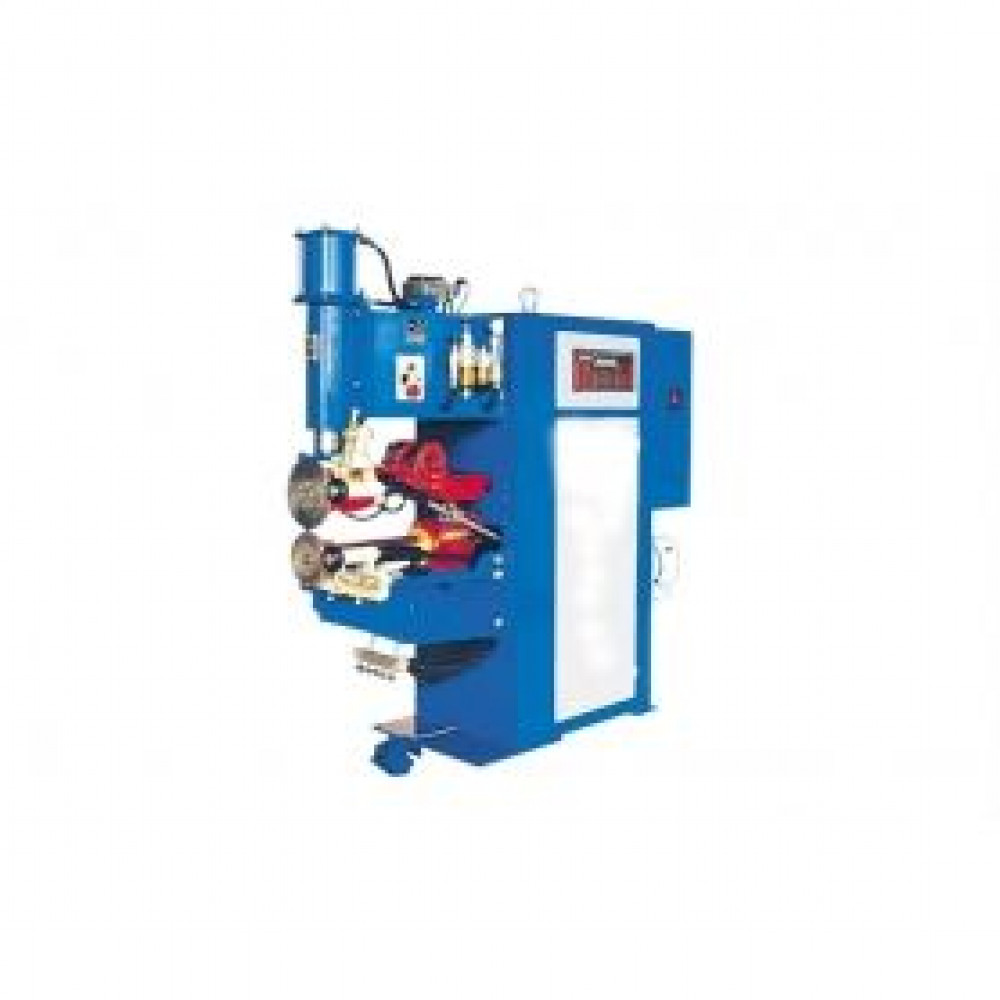

Машина контактная шовной сварки ЮГ-Сварка МШ 3208Н

Машина контактная шовной сварки ЮГ-Сварка МШ 3208Н
При покупке данного товара Маска сварщика в подарок
Читайте отзывы покупателей и оценивайте качество магазина Линксвар на Яндекс.Маркете
Стационарная машина ЮГ-Сварка МШ 3208Н предназначена для контактной шовной сварки продольным швом деталей из низкоуглеродистых и легированных сталей. Машина снабжена системой управления сварочным процессом,... Подробнее
Коротко о товаре
Артикул: 30627-01
Производитель ЮГ-Сварка
Артикул: ug-svarka-msh-3208-n
Габаритные размеры машины (длина х ширина х высота), мм, не более 2200*700*2000
Диаметр роликовых электродов (верх./нижн.), мм 280/220(+/-0,1мм)
Дополнительный шарошечный привод на верхний роликовый электрод есть
Коэффициент мощности при коротком замыкании 0,26
Все характеристики
  • Цена по запросу
В наличии

Стационарная машина ЮГ-Сварка МШ 3208Н предназначена для контактной шовной сварки продольным швом деталей из низкоуглеродистых и легированных сталей. Машина снабжена системой управления сварочным процессом, построенном на программируемом контроллере, обеспечивающей автоматическую стабилизацию заданных параметров с индикацией фактических значений.

Машина оборудована и укомплектована

  • сварочными роликами с внутренним охлаждением, обеспечивающими повышенную коррозионную стойкость изделия (дополнительно возможно подключение внешнего охлаждения роликов проточной водой);
  • приводом сжатия с использованием направляющих и кареток с шарикоподшипниками, обеспечивающими повышенную плавность хода;
  • датчиками для измерения усилия сжатия и сварочного тока;
  • частотно-регулируемым приводом вращения сварочных роликов;
  • оригинальными контактно-щеточными механизмами с улучшенной системой прижима щеток к подвижному валу для уменьшения тепловых потерь в сварочных головках;
  • регулятором контактной сварки РКС-099М.

Трансформатор сварочный

  • Номинальное напряжение первичной обмотки, В — 325+/-1;
  • Частота питающей сети — 50Гц;
  • Кол-во ступеней регулирования – не менее 8;
  • Номинальная ступень – 8;
  • Коэффициенты трансформации по ступеням 80/72/68/62/58/52/46/40;
  • Ток длительный вторичный, кА, не менее 22;
  • Мощность номинальная при ПВ=50%, кВа, не менее 270;
  • Тип охлаждения – водяное;
  • Масса трансформатора, не более, кг -320.

Регулятор контактной сварки

  • измерение сетевого напряжения и компенсацию его изменений;
  • отсчет выдержек времени как в периодах, так и в полупериодах сетевого напряжения;
  • защиту от зарегулирования;
  • возможность изменения величины тока в шовном режиме по внешнему сигналу;
  • сохранение в энергонезависимой памяти 16 режимов(программ) сварки с возможностью выбора их с внешнего переключателя;
  • отображение параметров программ сварки и текущих параметров на 4-х строчном ЖК-индикаторе;
  • программное обеспечение, позволяющее: сохранять в памяти персонального компьютера архивы паспортов сварки, просматривать их;
  • составлять программы сварки, с последующим переносом на SD карту(по запросу).

Параметры цикла сварки

  • количество позиций цикла сварки, не менее 12;
  • кол-во режимов работы по усилию, не менее 5;
  • кол-во позиций нагрева, не менее 3;
  • кол-во программ сварки, 16.

Комплектация

  • Машина МШ-3208Н - 1шт.;
  • Педаль привода - 1шт.;
  • Автономный блок охлаждения - 1шт.;
  • Комплект сварочных роликов - 1шт.;
  • Комплект кабелей и шлангов для внешнего монтажа - 1шт.;
  • Стандартный комплект ЗИП - 1шт.;
  • Эксплуатационная документация - 1шт.
Артикул: ug-svarka-msh-3208-n
Габаритные размеры машины (длина х ширина х высота), мм, не более 2200*700*2000
Диаметр роликовых электродов (верх./нижн.), мм 280/220(+/-0,1мм)
Дополнительный шарошечный привод на верхний роликовый электрод есть
Коэффициент мощности при коротком замыкании 0,26
Линейная скорость роликовых электродов, м/мин 0,3…3,75
максимальное, при давлении воздуха в сети 0,5МПа 1350
Масса машины, кг, не более 1500
Материал роликовых электродов(ГОСТ 28873-90 сплавы на основе тяжелых цветных металлов, обрабатываемые давлением) Брх08(БрНХК)
минимальное, при давлении воздуха в сети 0,1МПа 190
Мощность при ПВ=50 %, кВА 270
Наибольшая мощность при коротком замыкании, кВА 290
Наибольший вторичный ток, кА 32
Номинальный вылет, мм 800
Номинальный длительный вторичный ток, кА, не менее 22
Пределы изменения коэффициента трансформации 40-80
Рабочий ход верхнего электрода, не менее, мм                                                  50
Раствор, не менее, мм                                              105
Расчётный расход охлаждающей воды, л/ч, не более 2000
Расчётный расход свободного воздуха, м3/ч 2
Регулирование сварочного тока Плавное ступенчатое
Рекомендуемый диапазон толщин свариваемых деталей из нержавеющей стали, мм от 0,3+0,3 до 2,0+2,0
Рекомендуемый диапазон толщин свариваемых деталей из низкоуглеродистой стали, мм от 0,3+0,3 до 2,5+2,5
Число ступеней регулирования коэффициента трансформации, не менее 8
