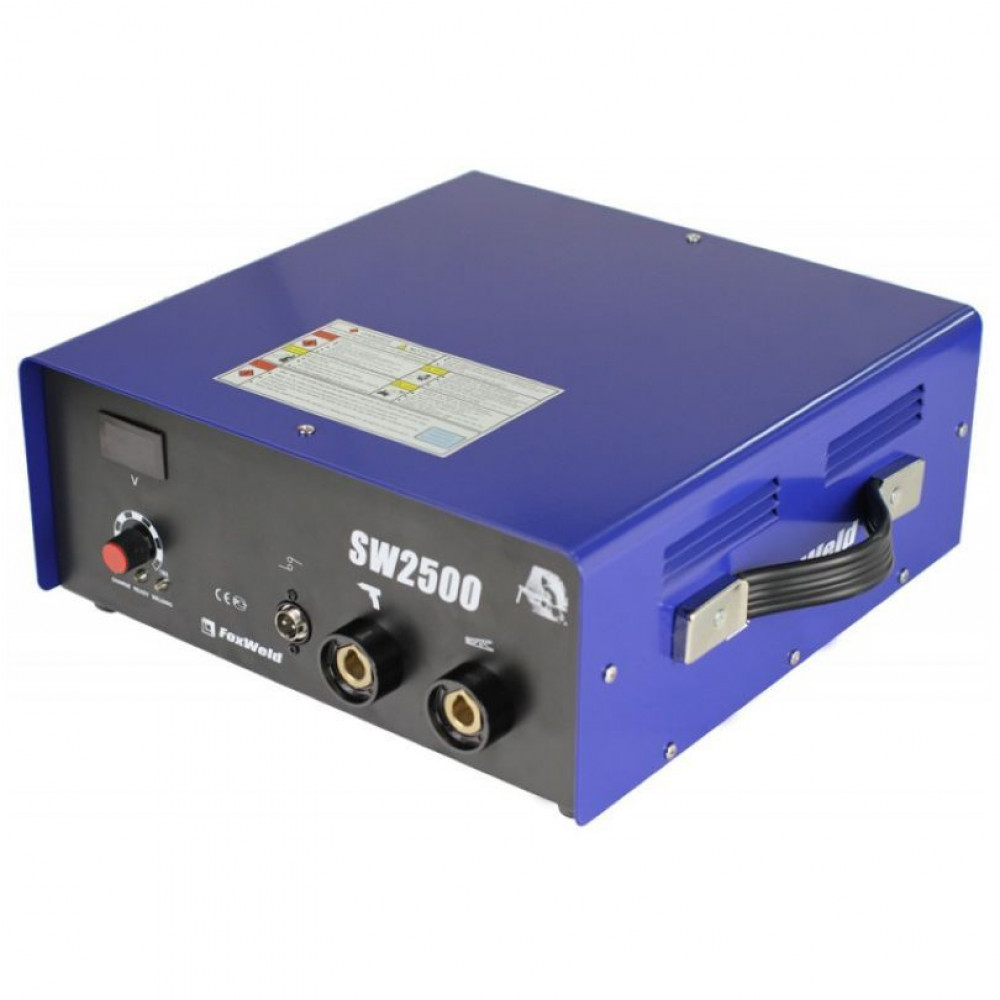

Аппарат конденсаторной приварки шпилек Foxweld SW2500
Технология сварочного процесса конденсаторной сварки основана на разряде энергии, накопленной в конденсаторной батарее большой емкости, через выступающий кончик основания привариваемого крепежа.
Время разряда у Foxweld SW 2500 составляет от 1 до 3 мс. Выступающий кончик плавится и испаряется, крепежный элемент вдавливается в образовавшийся под ним расплав пружиной сварочного пистолета. Ионы металла (кончика шпильки) заполняют зазор между фланцем шпильки и поверхностью заготовки. Сам процесс сварки полностью автоматизирован и не требует специальных навыков для работы с аппаратом конденсаторной сварки.
Из-за чрезвычайно малой глубины проникновения, при конденсаторной сварке приблизительно 0.1 мм, этот способ главным образом используется для приварки шпилек на тонкостенных металлах с малой толщиной 0.6 мм. Никакие следы сварки не видимы на большой части тонколистовых металлов. Тонколистовой металл не повергается перфорации, деформациям или обесцвечиванию на обратной стороне, даже при поверхности ламинированной пластиком или гальваническим покрытием.
Области применения
- Обработка листового металла;
- Приборостроение;
- Лабораторное и медицинское оборудование;
- Пищевое оборудование;
- Строительство зданий;
- Электронная промышленность;
- Инженерные коммуникации;
- Торговые и игровые автоматы;
- Коммуникационные шкафы;
- Рамы и каркасы различных стеклянных конструкций и т.п.
Комбинации свариваемых металлов
- Сталь;
- Нержавеющая сталь;
- Латунь;
- Алюминий.
Комплект поставки
- Источник питания;
- Пистолет с проводами;
- Зажим-масса с проводами;
- Цанги М4, М5, М6, М8;
- Ключи для смены цанг.
| Артикул: | fsw2500 |
| Вес, кг | 14,5 |
| Вес, кг : | 14.5 |
| Время сварки, мс | 1-3 |
| Время сварки, мс : | 1.3 |
| Входное напряжение питающей сети, В, 50 Гц | 220 |
| Входное напряжение/частота, В/ГЦ : | 220 В/50 ГЦ |
| Выходное напряжение, В | 10-200 |
| Выходное напряжение, В : | 10-200 |
| Габариты, мм : | 355×355×155 |
| Гарантийный срок: | 2 года |
| Диаметр метизов | М3-М8 |
| Диаметр метизов : | М3-М10 |
| Ёмкость мкФ : | 99000 |
| Ёмкость, мкФ | 99 000 |
| Класс защиты : | IP 21 |
| Класс эл.безопасности | IP21 |
| Материалы | низкоуглеродистая сталь, нержавеющая сталь, алюминий, бронза |
| Материалы : | Низкоуглеродистая сталь, нержавеющая сталь, алюминий, бронза |
| Напряжение, В : | 230 |
| Первичный ток, А | 10 |
| Первичный ток, А : | 10 |
| Привод : | Ручной |
| Размер, мм | 355x355x155 |
| Серия: | FoxWeld |
| Скорость сварки, шт./мин : | 10.20 |
| Скорость сварки, шт./мин. | 10-20 |
| Тип привода | ручной |
| Тип провода : | Ручной |
| Тип сварки | конденсаторная |
| Тип сварки : | Конденсаторная |
| Энергия, Втс | 2500 |
| Энергия, Втс : | 2500 |
