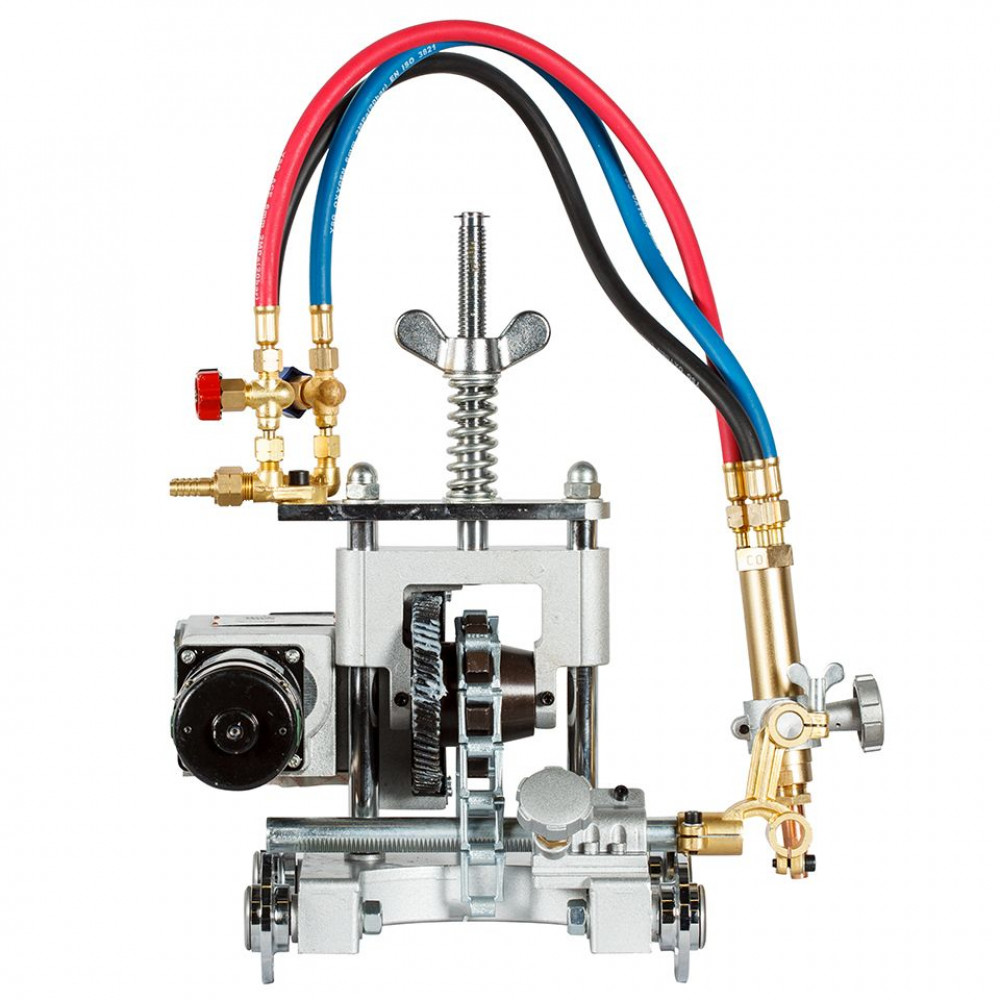

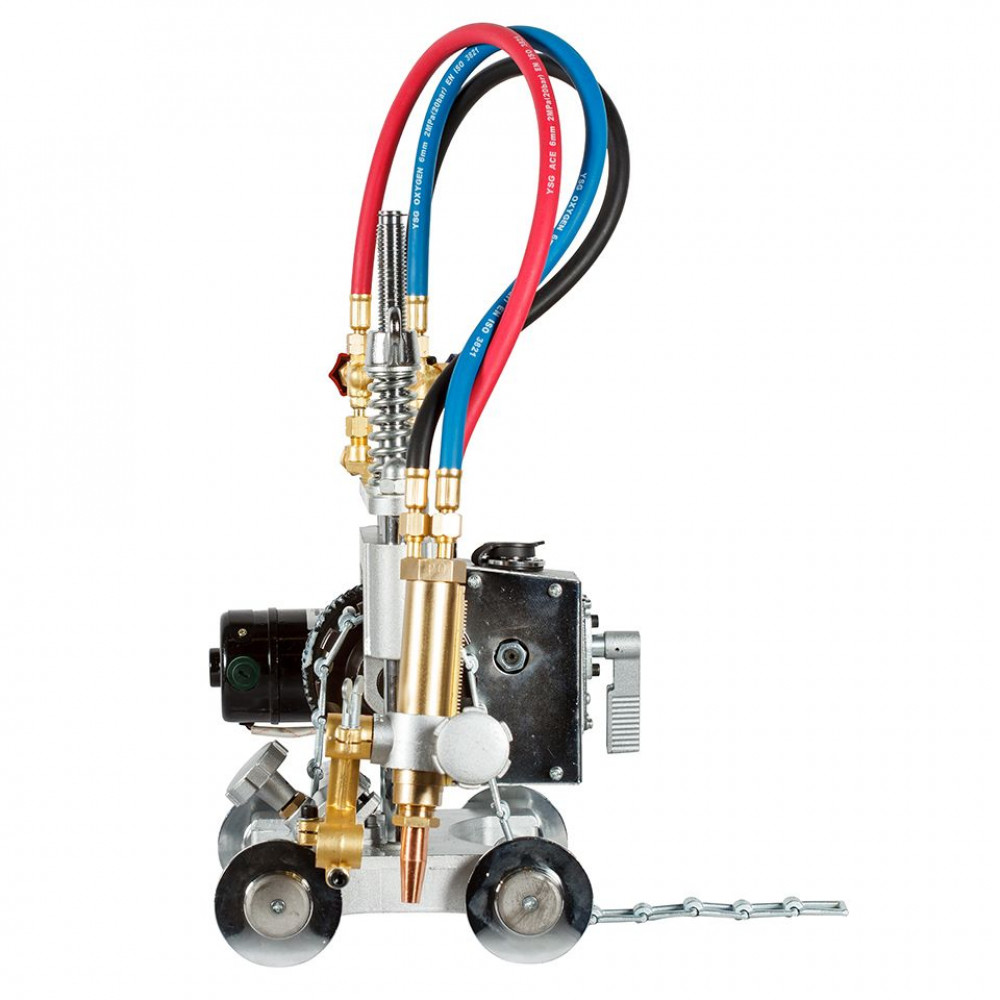

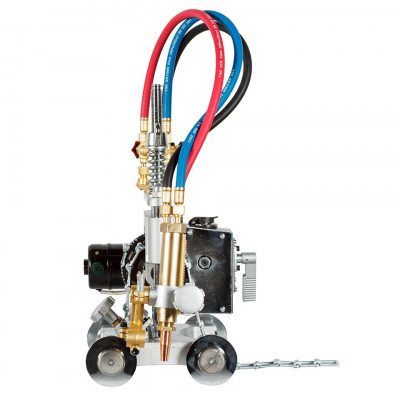

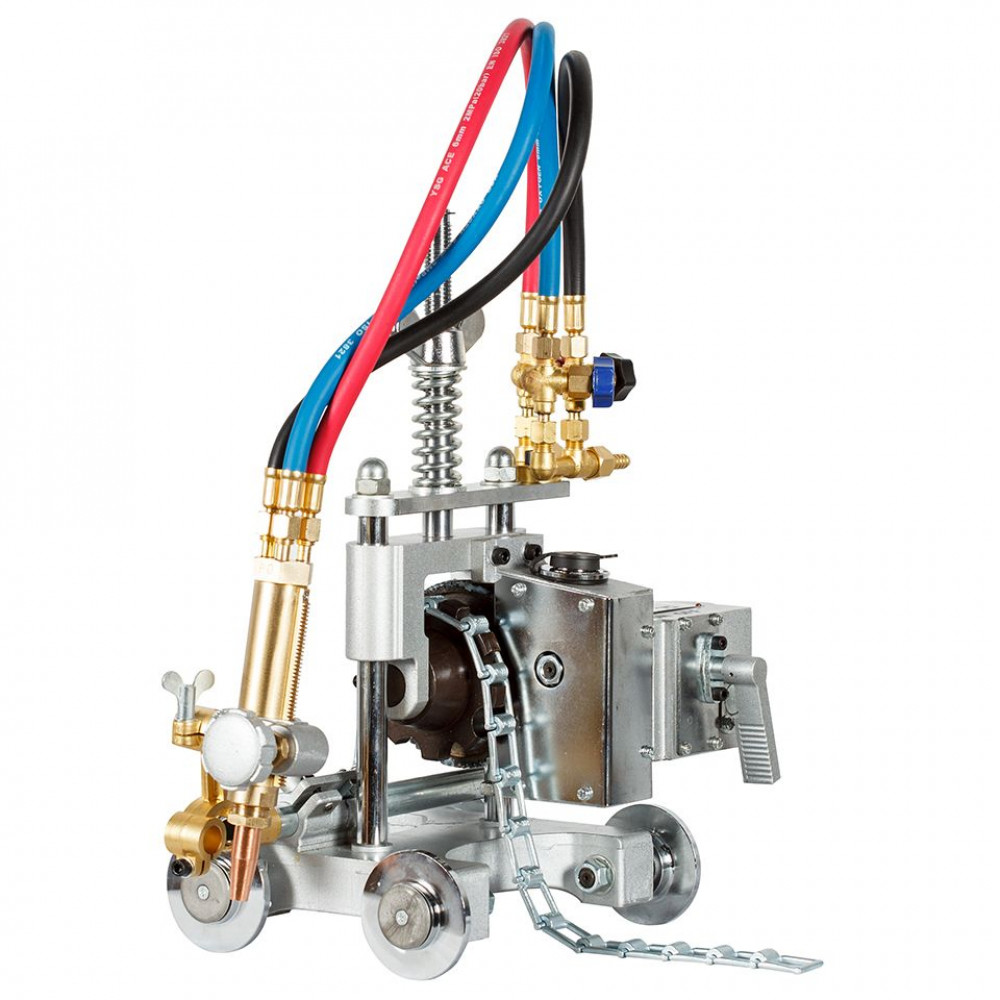

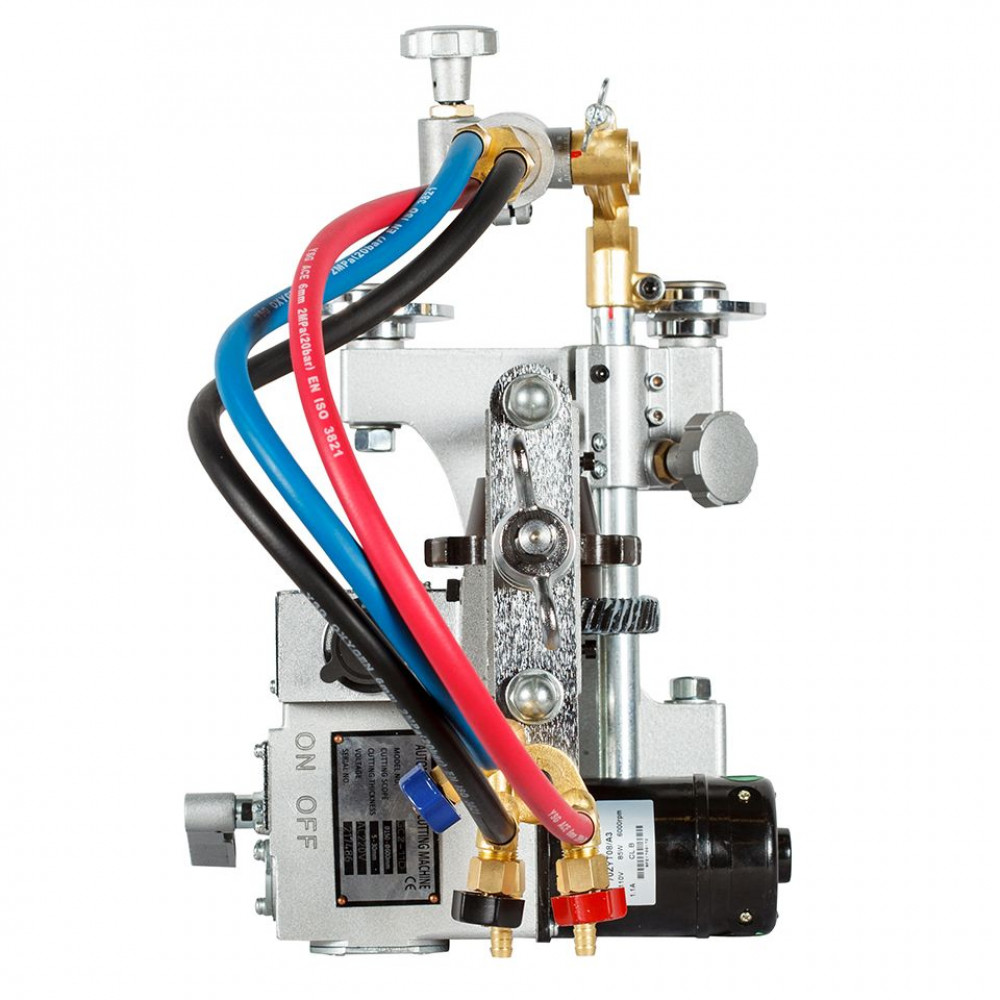

Машина термической резки ПТК CG2-11D
ПТК 30939-01
Сертификат официальногоМашина термической резки ПТК CG2-11D используется для резки труб диаметром до 600 мм. С дополнительным комплектом направляющей цепи можно расширить диапазон диаметров разрезаемых труб до 1420 мм.
CG2-11D может разрезать трубы с толщиной стенки до 50 мм. Машина способна производить рез и одновременное снятие фаски. Если изначально правильно подобраны мундштуки, то гарантируется чистота реза поверхности, и нет необходимости вторичной механической обработки.
Машина оснащена электрическим приводом. В комплект поставки входит пульт управления, что делает CG2-11D более мобильной и комфортной при эксплуатации.
Машина CG2-11D активно применяется при резке стальных труб, при производстве котельного оборудования, в кораблестроении, нефтяной и химической промышленности.
Особенности
- Быстрая установка и настройка машины.
- Увеличенная скорость реза
- Нет необходимости тщательно подготавливать и очищать трубу в предполагаемом месте реза.
- Машинный резак комплектуется безопасными газосмесительными мундштуками внутрисоплового смешения для работы на горючем газе – пропан.
- Дополнительно машинный резак может комплектоваться мундштуками для работы на ацетилене.
Машина термической резки состоит из
- Каретка с электрическим приводом – 1 шт.
- Коллектор газовый с 3-мя вентилями – 1 шт.
- Суппорт резака в сборе – 1 шт.
- Резак – 1 шт.
- Комплект рукавов - 3 шт. по 600 мм.
- Цепь для труб диаметром до 600 мм (комплект из 80 звеньев) – 1 шт.
- Набор для чистки мундштуков – 1 шт.
- Торцевой гаечный ключ – 1 шт.
- Отвертка для сборки машины – 1 шт.
- Мундштук пропановый газосмесительный № 2РМ и № 3РМ – 1/1 шт.
- Сетевое кабель (L=5000 мм) - 1 шт.
- Пульт управления - 1 шт.
Комплектация
- Машина термической резки CG2-11D в сборе – 1 шт.
- Руководство по эксплуатации – 1 шт.
| Артикул: | 001.030.009 |
| Вертикальное перемещение резака, мм | до 50 |
| Горизонтальное перемещение резака, мм | до 100 |
| Диаметр разрезаемых труб, мм | 150–600 |
| Количество резаков, шт | 1 |
| Напряжение питающей сети, В | 220±10% |
| Перемещение | Цепь |
| Привод | Электрический |
| Рабочий газ | Пропан/Ацетилен |
| Скорость резки, мм/мин | 50-780 |
| Толщина стенок разрезаемых труб, мм | до 50 |
| Угол наклона резака,° | до 45 |
