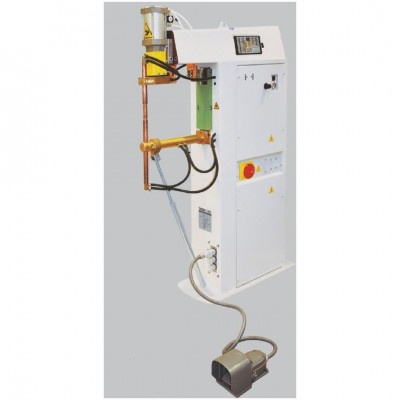

Машина контактной точечной сварки TECNA 4663E
-
https://linksvar.com:443/mashina-kontaktnoj-tochechnoj-svarki-tecna-4663e/
5/5 5Цена по запросу
Машина контактной точечной сварки TECNA 4663E предназначена для двухсторонней контактной точечной сварки.
Особенности
- Электрододержатели из медно-хромового сплава для тяжелых режимов работы, рассчитанные на длительный срок службы;
- Водоохлаждаемый трансформатор с обмоткой, залитой эпоксидной смолой;
- Водоохлаждаемые плечи, электрододержатели и электроды;
- Микропроцессорный блок управления ТЕ 90;
- USB разъем для сохранения данных (только для блока управления ТЕ 550);
- Пневмоцилиндр не требующий смазки;
- Встроенный фильтр-регулятор с манометром;
- Специальная педаль управления, которая, помимо стандартного варианта использования в автоматическом и одиночном режимах, позволяет оператору совмещать свариваемые детали и начинать сварку только в случае их правильной установки;
- Возможность установки второй электрической педали управления. Добавление второй педали управления позволяет вызывать две независимые программы сварки для выполнения двух разных по параметрам типов сварочных работ на одной детали.
- Раствор плеч 280 мм, регулируемый вылет;
- Регулируемый ход электродов
Комплектация
- Машина контактной точечной сварки TECNA 4663E;
- Плечи с вылетом до 800мм;
- Комплект ключей.
| Ø конуса электрода, мм | 14,8 |
| Ø плеч, мм | 50 |
| Ø электрододержателей, мм | 25 |
| Артикул: | TECNA_4663E/380 |
| Время сварки, циклов | 24 |
| Давление сжатого воздуха, Бар | 6,5 |
| Класс изоляции | F |
| Макс. ток КЗ при Макс. вылете, кА | 12,2 |
| Макс. ток КЗ при Макс. раство-ре (опция 4638), кА | 12,6 |
| Максимальная мощность при сварке, кВА | 82 |
| Максимальный вылет, мм Макс. усилие на электродах, даН Ход электродов, мм | 800, 160, 5-120 |
| Максимальный ток короткого замыкания, кА | 16,5 |
| Масса нетто, кг | 233 |
| Машины с линейным перемещением верхнего плеча | нет |
| Машины с радиальным перемещением верхнего плеча | да |
| МИН раствор, мм МАКС раствор, мм (опция 4338) | 195, 500 |
| Мин. давление воды, бар | 2,5 |
| Минимальный вылет, мм Макс. усилие на электродах, даН Ход электродов, мм | 480, 260, 5-75 |
| Напряжение питания, В/Гц | 400/50 |
| Напряжение холостого хода во вторичном контуре, В | 6,1 |
| Номинальная мощность при ПВ=50%, кВА | 50 |
| Предохранители замедленного действия, А | 100 |
| Рабочий ход, мм | 20 |
| Расход воды, л/мин | 4 |
| Расход воздуха на 1000 точек, Н/м3 | 6,24-4,5 |
| Регулируемый вылет плеч | да |
| Сварочный ток, кА | 12,4 |
| Сечение кабеля при длине L=30 м, мм2 | 35 |
| Скорость сварки, точек/мин | 15 |
| Термоток при ПВ=100%, кА | 6,7 |
| Уровень шума при работе, дБ(А) | <70 |
