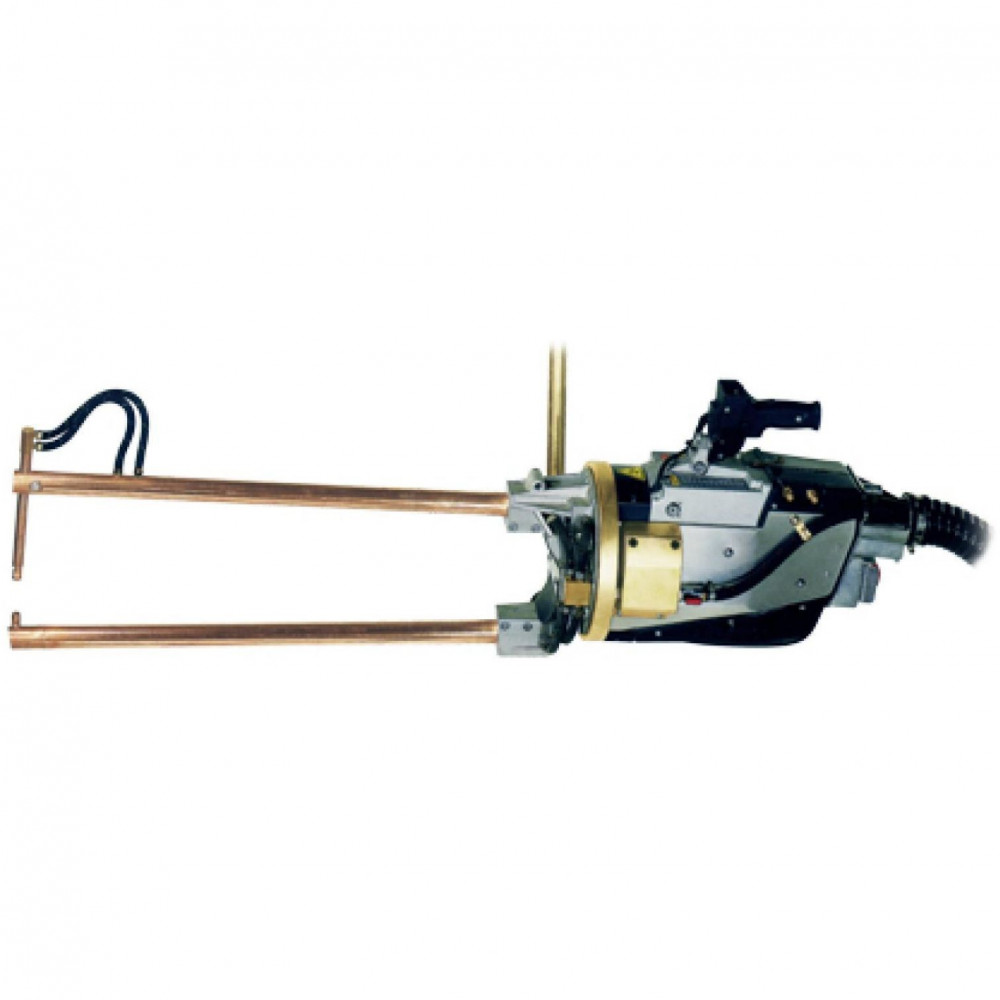

Аппарат точечной сварки TECNA 3322
В наличии
Подвесные клещи TECNA 3322 для контактной точечной сварки отличаются небольшой массой, мобильностью и высоким электрическим КПД, что позволяет их использовать при производстве изделий больших габаритных размеров, как вагонов, автомобилей, строительных металлоконструкций и т.д.
Высокая производительность клещей для контактной сварки достигается за счет продуманной конструкции, компактности (что снижает расходы на монтажные работы) и повышенного быстродействия пневматических узлов. Имеют встроенный блок управления.
Особенности
- Высокая производительность контактной сварки достигается за счет продуманной конструкции, компактности и повышенного быстродействия пневматических узлов;
- Встроенный блок управления и небольшие размеры;
- Высокий электрический КПД;
- Сниженные расходы на работы по установке;
- Полностью закрытый, защищенный резиной корпус для обеспечения простой и безопасной работы;
- Гироскопический подвесной кронштейн на подшипниках и таль-балансир обеспечивают удобство работы в любом положении;
- Устройство блокировки вращения;
- Водяное охлаждение: электрододержатели, плечи, трансформатор и полупроводниковый контактор;
- Регулируемый короткий и длинный ход электродов, а также возможность временного увеличения хода электродов позволяет вести сварку в самых труднодоступных местах;
- Клещи для точечной сварки поставляются в комплекте с УЗО и автоматическим выключателем;
- Регулируемые: усилие, скорость раскрывания плеч, скорость сжатия плеч;
- Хромированный пневматический цилиндр, не требующий смазки, предназначен для работы в тяжелых условиях;
- Выбор различных модификаций блока управления;
- Устройство безопасности на рукоятке для предотвращения случайного включения;
- Возможность быстрой замены кабеля питания. Для этого не нужно открывать сварочную машину.
Комплектация
- Подвесные сварочные клещи TECNA 3322 со встроенным блоком управления ТЕ300;
- Фильтр-регулятор воздуха;
- Плечи с минимальным вылетом типа А В;
- Кабели и шланги длиной 6,5 м.
| 1 + 1 класс А | 80 |
| 1,5 + 1,5 класс А | 32 |
| 2 + 2 класс А | 16 |
| 2,5 + 2,5 класс А | — |
| 3,2 + 3,2 класс В | — |
| Артикул: | TECNA_3322/380 |
| Внутренний диаметр шланга для подвода воздуха, мм | 10 |
| Максимальная мощность при сварке, кВА | 65 |
| Максимальное усилие на электродах при 6 бар, даН | 338 |
| Максимальный вылет плеч, мм | 800 |
| Максимальный диаметр свариваемых прутков, мм | 14+14 |
| Максимальный ток короткого замыкания, А | 21.000 |
| Максимальный ход, мм | 28 -40 |
| Масса нетто, включая кабели, шланги, гироскопический подвесной кронштейн и плечи с минимальным вылетом, кг | 52 |
| Минимальный вылет плеч, мм | 190 |
| Напряжение холостого хода во вторичном контуре, В | 3,8 |
| Необходимое давление сжатого воздуха, бар | 6,5 |
| Номинальная мощность при ПВ = 50%, кВА | 23 |
| Предохранители замедленного действия, А | 40 |
| при большом вылете плеч, кг | 65-70 |
| При длине плеч 508 мм, мм | 3+3 |
| при малом вылете плеч, кг | 55-60 |
| При наибольшем вылете плеч, мм | 2+2 |
| При наименьшем вылете плеч, мм | 4+4 |
| Рабочий ход, мм | 5-20 |
| Раствор плеч, мм | 185 |
| Расход воды при давлении 2,5 бар, л/мин | 7 |
| Расход воздуха на 1000 точек при давлении 5 бар, Нм3 | 4 |
| Сетевое напряжение при 50 Гц, В | 400 |
| Сечение кабеля при длине до 30 м, мм2 | 16 |
| Термоток при ПВ = 100%, А | 4,25 |
| Упаковка: картонная коробка, мм | 300х850х550 |
